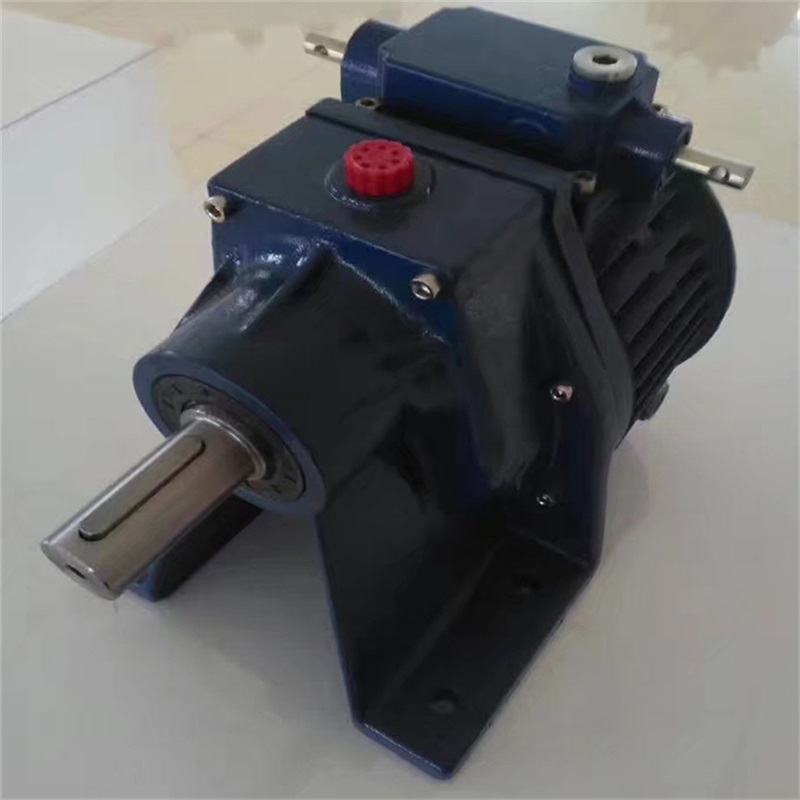

丘里變速機200-1000轉可調 高清圖 MBL15-Y1.5無極變速機

上海丘里減速機廠家圖片選型手冊外形尺寸上海丘里減速機廠家圖片選型手冊MB15無級變速機MB手動無級變速機行星摩擦式無級變速機 MB無級變速機主要由壓緊的主動輪裝置、摩檫傳動機構、調速控制機構組成。 其特點有：


1.高強度：在加沖擊負載或機器逆轉時，本機器性能可靠不變。


2.變速范圍大：變速比均為1：5，即輸出轉速可在1：45至1：7.25之間任意變化。


3.調速精度高：調速精度為1--0.5轉。


4.性能穩定：本機的傳動摩擦部件都經過特殊的熱處理，精密度加工，潤滑良好，運行平穩、噪音低、壽命長。


5.同軸結構：輸入軸、輸出軸同向旋轉，體積小、重量輕。


6.組合能力強：本機可與各種類型減速機組合，實現低轉速，大扭規的變果。


7.在允許負載的情況下，調定的轉速恒定；


8.全機封閉，可適用于潮濕、多塵、有輕度腐蝕性的工作環境。


技術參數： 功 率：0.18KW～7.5KW 轉 矩：1.5N?m～2062N?m 變速范圍：


1.基本型：200-1000r/min


2.變速機帶一級齒輪減速（i=2.5-5）：40-200r/min


3.變速機帶二級齒輪減速（i=7.1-25）：8-140r/min


4.變速機帶三級齒輪減速（i=42-100）：2-23.5r/min


MBW02 MBW04 MBW07 MBW15 MBW22 MBW40 MBW55 MBW75 MBW150 MBW220


MBWY02 MBWY04 MBWY07 MBWY15 MBWY22 MBWY40 MBWY55 MBWY75 MBWY150 MBWY220


MBL02 MBL04 MBL07 MBL15 MBL22 MBL40 MBL55 MBL75 MBL150 MBL220


MBLY02 MBLY04 MBLY07 MBLY15 MBLY22 MBLY40 MBLY55 MBLY75 MBLY150


MBLY220


齒輪采用優質合金滲碳淬火，齒面硬度高達60±2hrc，齒面磨削精度高達5-6級


2、采用計算機修形技術，對齒輪進行預修形，大大提高了減速機的承載能力


3、從箱體至內部齒輪，采用完全的模塊化結構設計，適合大規模生產及靈活多變的選型


4、標準減速機型號按扭矩遞減形式劃分，與傳統的等比例劃分相比，更符合客戶要求，避免了功率浪費


5、采用cad/cam設計制造，保證質量的穩定性


6、采用多種密封結構，防止漏油


7、多方位的降噪措施，確保減速機優良的低噪音性能


8、產品安裝方式靈活多變，易于客戶選用


主要材料


1、箱體：鑄鐵;


2、齒輪：20CrMo鋼，碳、氮共滲處理(精磨后保持齒面硬度HRC60，硬層厚度>0.5mm);


3、平鍵：45鋼。


技術參數：


功 率：0.18KW～7.5KW


轉 矩：1.5N?m～2062N?m


變速范圍：


1.基本型：200-1000r/min


2.變速機帶一級齒輪減速（i=2.5-5）：40-200r/min


3.變速機帶二級齒輪減速（i=7.1-25）：8-140r/min


MB行星摩擦式機械無級變速器型號：MB02、MB04、MB07、MB15、MB22、MB40、


MB-RV、MB-X、MB-R、MB-S、MB-F、MB-K、MBL02Y-0.18K-C5、MBL04Y-0.37KW-C5、MBL07Y-0.55KW-C5、MBL07Y-0.75KW-C5、MBL15Y-1.5KW-C5、MBL15Y-1.1KW-C5、MBL22Y-2.2KW-C5、MBL40Y-3KW-C5、MBL40-4KW-C5、MBL55Y-5.5KW-C5、MBL75Y-7.5KW-C5。
