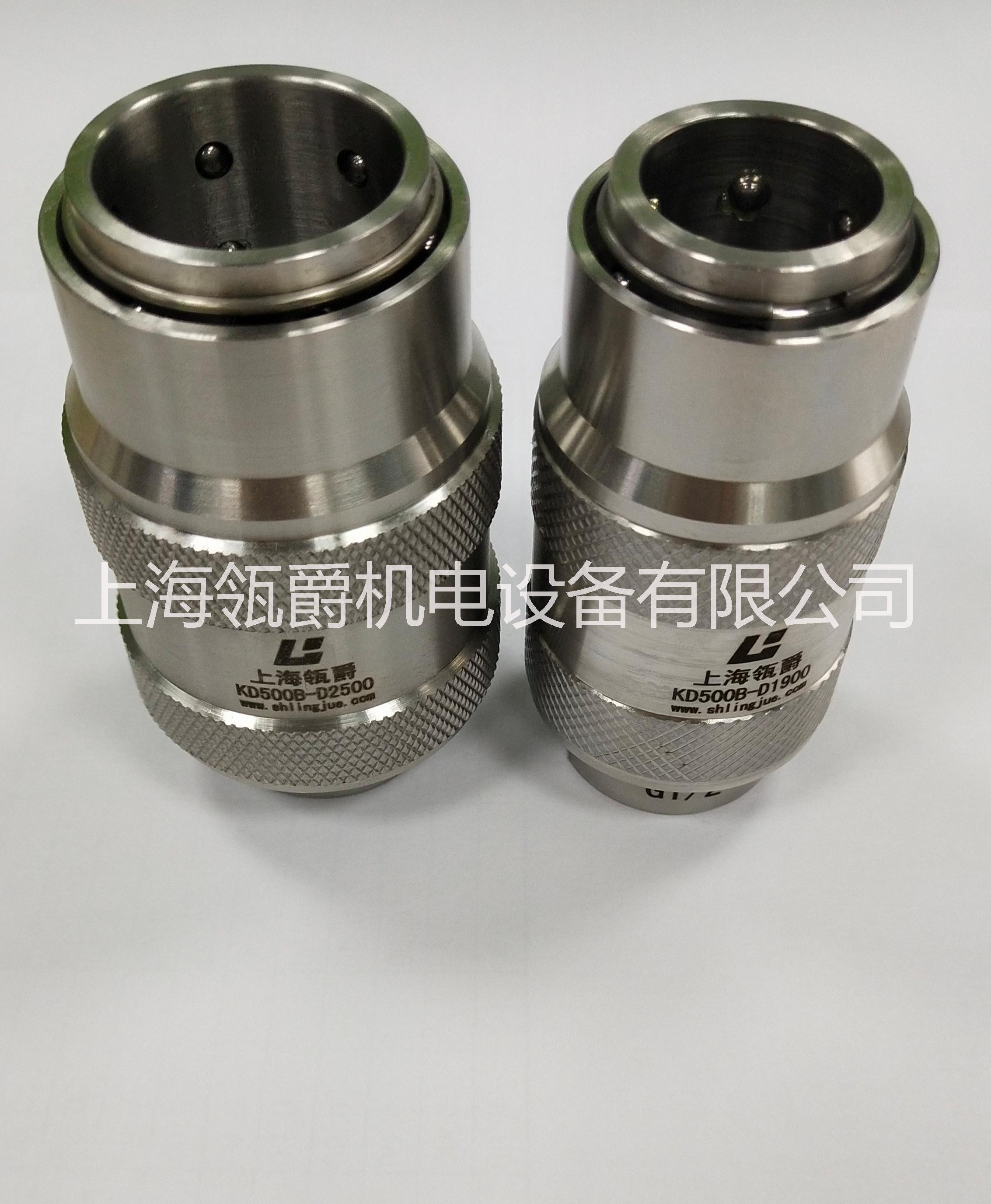

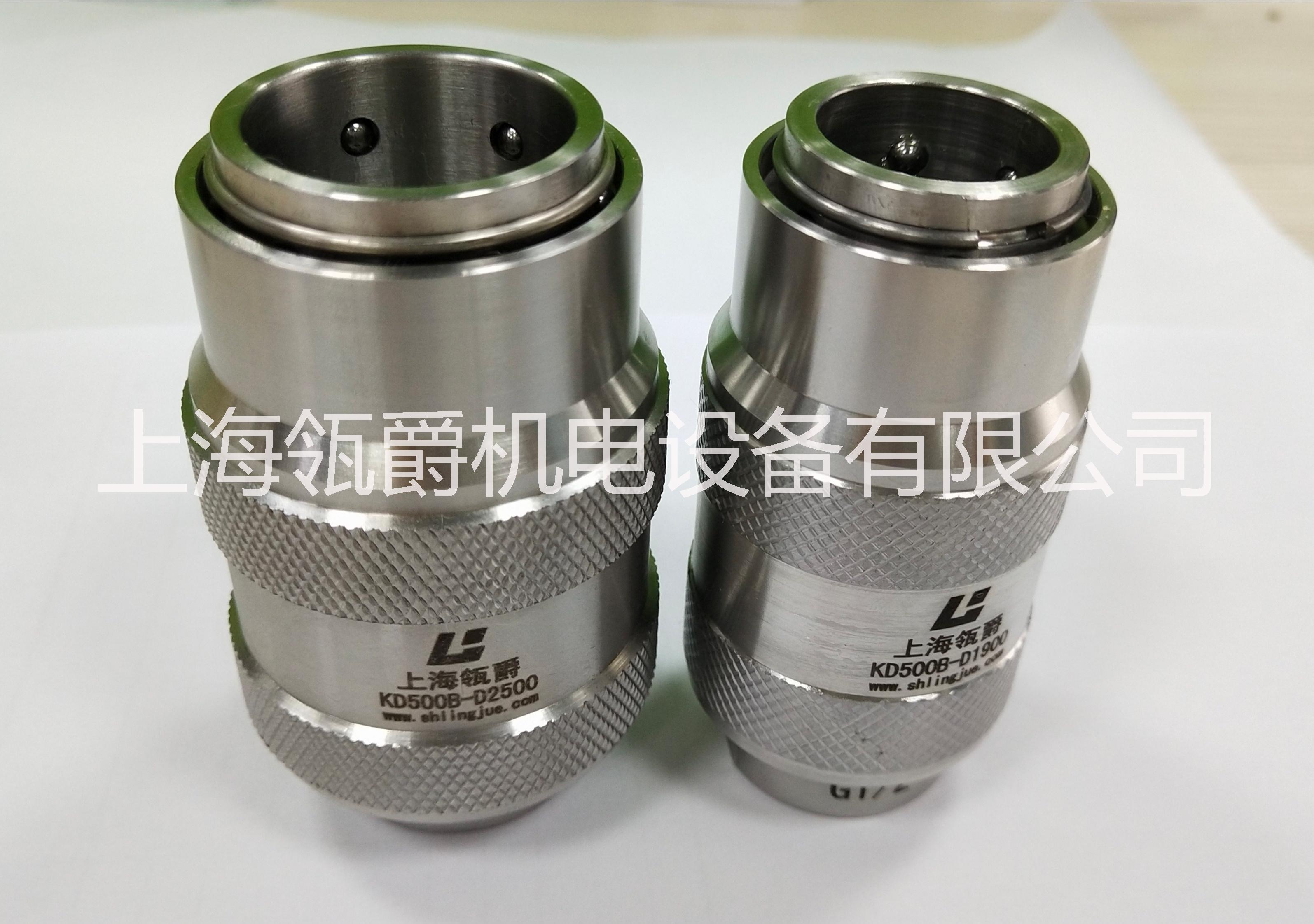

KD-500滑套滾珠系列快速連接器,用于對帶有凸緣,輪緣,魚鱗管,熱擴管,短端頭,擴口等部件的功能和壓力測試??捎糜跍y試發動機水管,油管,制動系統管路,壓縮機管路,軟管末端等等。通過使用不銹鋼材質,來滿足工業測試的嚴格要求。發動機燃油管測試應用中連接器可內置單向閥。
KD500型快速連接器技術參數
工作壓力:
入口B:KD500型可達20bar。根據應用范圍,還可以按照客戶需要提供更高的耐壓值.
設計:
所有部件都是由防腐蝕性不銹鋼制成,密封件是丁晴橡膠(NBR)材料,可按照客戶需求提
供其它材質的設計。
泄漏率
10-3mbar×l/s (10-4Pa×m3/s)
*此為標準品最小泄漏率。我們可以按需求提供更小泄漏率的裝置。這取決于客戶提供的詳細規格(測試方法,測試溫度和測試壓力)以及客戶所提供樣品的品質(即密封面表面處理情況,粗糙度和尺寸允許公差)
| 外形尺寸 | A | B | ΦD | ΦD1 | L |
| 1 | 6-7.9 | G1/8″ | 22 | 18 | 74 |
| 2 | 8-10.9 | G1/8″ | 25 | 21 | 75 |
| 3 | 11-14.9 | G1/4″ | 30 | 24.6 | 74 |
| 4 | 15-19.9 | G3/8″ | 35 | 27 | 79 |
| 5 | 20-24.9 | G1/2″ | 40 | 30 | 79 |
| 6 | 25-29.9 | G3/4″ | 45 | 33 | 80 |
| 7 | 30-35.9 | G3/4″ | 50 | 37 | 80 |
| 8 | 36-39.9 | G3/4″ | 55 | 40 | 80 |
| 外形尺寸 | ΦA(chǔ)(mm) | ΦD(mm) | Lmin*(mm) | 允許測試壓力 | 零件號 |
| 1 | 7.5 | 8.5 | 8.5 | 10bar | KD500B-D0750-022 |
| 1 | 8 | 9 | 8.5 | 10bar | KD500B-D0800-022 |
| 2 | 10 | 11 | 8.5 | 10bar | KD500B-D1000-025 |
| 3 | 12 | 13 | 10 | 10bar | KD500B-D1200-030 |
| 3 | 12.5 | 13.5 | 10 | 10bar | KD500B-D1250-030 |
| 3 | 15 | 16 | 10.5 | 10bar | KD500B-D1500-030 |
| 4 | 16 | 17 | 10.5 | 10bar | KD500B-D1600-035 |
| 4 | 18 | 19 | 10.5 | 10bar | KD500B-D1800-035 |
| 4 | 20 | 21 | 14.5 | 10bar | KD500B-D2000-035 |
| 5 | 22 | 23 | 14.5 | 10bar | KD500B-D2200-040 |
| 5 | 25 | 26 | 14.5 | 10bar | KD500B-D2500-040 |
| 6 | 28 | 30 | 16.5 | 10bar | KD500B-D2800-045 |
