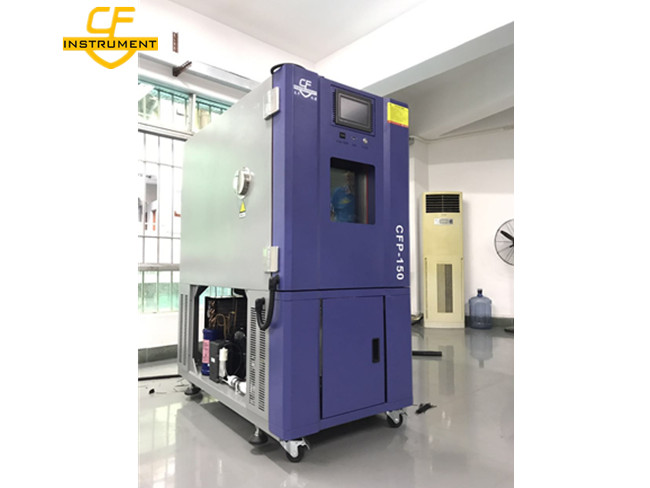

恒溫恒濕試驗箱由制冷系統、加熱系統、控制系統、濕度系統、送風循環系統和傳感器系統等組成，上述系統分屬電氣和機械制冷兩大方面。下面敘述幾個主要系統的工作原理和工作過程。

制冷系統是恒溫恒濕機的關鍵部分之一。一般來說，制冷方式都是機械制冷以及輔助液氮制冷，機械制冷采用蒸汽壓縮式制冷，它們主要由壓縮機，冷凝器，膨脹閥（或毛細管）和蒸發器組成。制冷方式有單級制冷，復疊式制冷之分。

下圖是恒溫恒濕試驗箱原理圖的制冷部分：

蒸發器中的液態制冷劑吸收空氣的熱量(空氣被降溫及除濕)并開始蒸發，最終制冷劑與空氣之間形成一定的溫度差，液態制冷劑亦完全蒸發變?yōu)闅鈶B(tài)，后被壓縮機吸入并壓縮(壓力和溫度增加),氣態制冷劑通過冷凝器(風冷/水冷)吸收熱量，凝結成液體。通過膨脹閥(或毛細管)節流后變成低溫低壓制冷劑進入蒸發器，完成制冷劑循環過程。

 如果我們?cè)囼?yàn)的溫度低溫要達到-55℃，單級制冷難以滿足要求，需采用復疊式制冷。制冷系統由兩部分組成，分別稱為高溫部分和低溫部分，每一部分是一個相對獨立的制冷系統。高溫部分中制冷劑的蒸發吸收來自低溫部分的制冷劑的熱量而汽化；低溫部分制冷劑的蒸發則從被冷卻的對象(試驗機內的空氣)吸熱以獲取冷量。

高溫部分和低溫部分之間是用一個蒸發冷凝器(板式熱交換器）聯系起來，它既是高溫部分的蒸發器，也是低溫部分的冷凝器。

恒溫恒濕試驗箱除了制冷系統，還有加熱系統、控制系統、濕度系統、傳感器系統、送風循環系統。本文就不做詳細介紹。

保溫材質：高密度玻璃棉及高強度PU發泡絕緣材料。
防汗機件：以系統Ｋ型管之熱能作防汗處理。
空氣調節通道：風機、加熱器、蒸發器（兼除濕器）、排水裝置、加濕器、干燒防止器、濕球溫度傳感器、濕球水槽。
控制臺：溫濕度控制顯示屏、超溫保護器、故障指示燈、結束指示燈、電源指示燈、運行指示燈、電源開關、燈開關。
機械室：制冷機組、接排水裝置、配電控制柜、加濕和測濕用水控制裝置。
