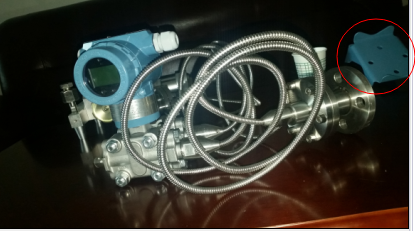

產品名稱：雙法蘭差壓變送器
型號：YD-322D2

雙法蘭差壓變送器是一種新型變送器，具有設計 原理、品種規格齊全、安裝使用簡便等特點。外觀上完全融合了目前國內最為流行，并被廣泛使用的兩種變送器（羅斯蒙特3051與橫河EJA）的結構優點，讓使用者有耳目一新的感覺，同時與傳統的1151、CECC等系列設備在安裝上可直接替換，有很強的通用性和替代能力。為適合國內自動化水平的不斷提高和發展，雙法蘭差壓變送器除設計小巧精致外，更推出具有HART現場總線協議的智能化功能。

雙法蘭差壓變送器特點：

  ●精度高；

  ●穩定性好；

  ●二線制；

  ●固體元件,接插式印刷線路板；

  ●小型、重量輕、堅固抗振；

  ●量程、零點外部連續可調；

  ●正遷移可達500%；負遷移可達600%；

  ●阻尼可調；

  ●單向過載保護特性好；

  ●無機械可動部件，維修工作量少；

  ●全系列統一結構，零部件互換性強；

  ●接觸介質的膜片材料可選擇：（316L、TAN、HAST-C、MONEL等耐腐蝕材料）

  ●防爆結構，全天候使用。

雙法蘭差壓變送器的功能參數：

  ◆使用對象：液體、氣體和蒸氣

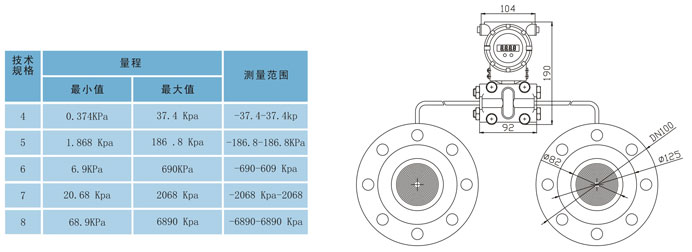

  ◆測量范圍：0-0.1kPa至0-40MPa

  ◆輸出信號：4~20mA DC（特殊可為四線制220V AC供電,0~10mA DC輸出）

  ◆供電電源：12~45V DC,一般為24V DC

  ◆負載特性：與供電電源有關,在某一電源電壓時帶負載能力見圖2,負載阻抗RL與電源電壓VS關系式為RL≤50（VS-12）

  ◆指示表：指針式線性指示0~刻度，以及3 1/2位LCD液晶式顯示

  ◆防爆：a.隔爆型 dⅡCT5；b.本質安全型 iaⅡCT6

  ◆量程和零點：外部連續可調

  ◆正負遷移：零點經過正遷移或負遷移后,量程、測量范圍的上限值和下限值的juedui值，均不能超過測量范圍上限的。正遷移量為最小校調量程的500%；負遷移量為最小校調量程的600%。流量變送器正、負遷移量為校準量程的10%

  ◆溫度范圍：放大器工作溫度范圍：-29~+93℃（LT型為:-25~+70℃），灌充硅油的測量元件：-40~+104℃，法蘭式變送器灌充高溫硅油時：+15~+315℃，普通硅油：-40~+150℃

  ◆靜壓和過載壓力：4、10、25、32MPa

  ◆濕度：相對濕度為0~。

  ◆振動影響：在任意軸向上，振動頻率為200Hz時，誤差為測量范圍上限的±0.05%/g

  ◆電源影響：小于輸出量程的0.005%/V

  ◆負載影響：電源如果穩定,則負載沒有影響

  ◆安裝位置影響：可產生0.24kPa的零點誤差,但可校正,對量程沒有影響其它

雙法蘭差壓變送器結構材料：

  ◆隔離膜片：316L不銹鋼,哈氏合金C-276,Monel合金,或鉭

  ◆排氣/排液閥：316不銹鋼,哈氏合金C,蒙乃爾合金

  ◆法蘭和接頭：碳鋼鍍鎳,316不銹鋼,哈氏合金C或蒙乃爾合金

  ◆接觸介質“O”形環：丁 腈橡膠，氟橡膠

  ◆灌充液：硅油或惰性油

  ◆螺栓：碳鋼鍍鎳

  ◆電子殼體材料：低銅鋁合金

  ◆引壓連接件：法蘭NPT 1/4，中心距54mm；接頭NPT 1/2或M20×1.5陽螺紋球錐面密封,帶接頭時中心距50.8、54、57.2mm（NPT錐管螺紋符合GB/T12716-91）

  ◆信號線連接孔:G1/2〃

  ◆重量:約5.5kg（不帶附件）
