前言
7 -- 200單電單充系統,電
RS485接口與該監控器聯機,可實現24節電池巡檢和30路支路絕緣監
30路支路開關跳閘故障檢測。該監控器的特點是集中一體式加擴展單元的組合結構,,接線簡單,
產品特點
安裝方便,使用簡單,;
同時具備RS485\RS232接口,支持多種通信規約,實現“四遙”功能;
通過液晶顯示屏,實現人機界面可視化操作,全中文菜單,操作簡單方便,易于上手;
完善的告警處理及記錄功能,可通過當前故障和歷史故障查詢系統故障記錄;
可根據用戶要求,開關量輸入可選擇輔助觸點或電壓信號接入;
根據系統不同要求,可通過RS485總線擴展電池巡檢和絕緣檢測單元;
可與艾默生等各個廠家模塊配套使用,同時可帶模擬模塊;
系統采用全隔離技術,系統安全性高。
.功能介紹
智能型電池充電管理功能,響應時間快,限流值穩定,延長電池使用壽命;
完善的遠程通信功能,通過RS232/RS485接口實現“四遙”功能,實現無人值守;
完善的告警處理及記錄功能,當系統異常時,監控自動產生聲光告警,同時屏幕上的“故障”,故障輸出節點
可現場(或遠端)設定系統運行參數,上下告警限,手動均浮充轉換;
監測各直流饋電輸出的電壓、電流,各饋電輸出開關狀態、熔斷器狀態、絕緣狀態和防雷器狀態,當發生
三相交流電壓檢測,過壓、欠壓、缺相、停電告警;
可檢測13路支路饋線開關狀態或跳閘告警,并配一個開關量盒;
可根據用戶需求通過RS485接口擴展最多24路電池巡檢(配1臺電池巡檢單元);
可根據用戶需求通過RS485接口擴展支路絕緣監測單元,最多30路;
有4路可設置的開關輸出,其中3路可設置為7級的硅鏈控制
系統的工作電源來自合母電壓。
對電池有保護功能,當發現合母電壓過壓時,監控會自動使模塊工作在安全電壓,15分鐘后系統會將模塊回
2分鐘,再次進入15分鐘的模塊安
。。。。。。。。。。,直到系統合母電壓過壓故障排除。
系統的電壓、電流和時間等數據全部通過軟件調節,機器出廠后,不要再打開機器調節各參數。
歷史記錄有斷電保存功能,對于上次斷電還沒有排除的故障,結束時間全部為000000,以示區別
后臺為485和232接口,提供MODBUS、CDT和RTU三種通訊協議。
可以帶數字模塊,也可以帶模擬模塊
選型說明
本監控系統適用于7至200、一組充電機、一組電池、母線不分段的電力操作電源系統。
每套系統需配2個霍爾電流傳感器(±12V供電),用戶自行購買,變比可自由選擇,并在系統設置中設定相
若需選配電池巡檢儀和絕緣檢測儀,需特殊說明,否則按未配置處理。
每套系統出廠時配置2個安裝用型固定片。
工作原理
原理框圖如下:
電池充電管理
正常充電程序(恒流恒壓過程)
0.033C
A時轉均充,在20分鐘內如果電池電流降到轉換電流以下,則
否則繼續均充,用0.1C
A恒流充電,電壓達到整定值(2.30–2.40)V×n(n為單體電池節數)
0.02CA時,微機開始計時,2小時
2.23-2.28)V×n。
長期浮充充電程序:
1-3個月(可設置),微機控制充電裝置自動轉入恒流充電狀態運行,按閥控式密
電池溫度補償:
電源 ROM A/D 采樣 A/D 顯示器 5位按鈕 遠程 計算機 微 處 理 機 E2PROM 時鐘 ROM 整流 模塊 電池 巡檢 絕緣 檢測 220VDC /110VDC 交流電壓 直流電壓 開關信號 485總線

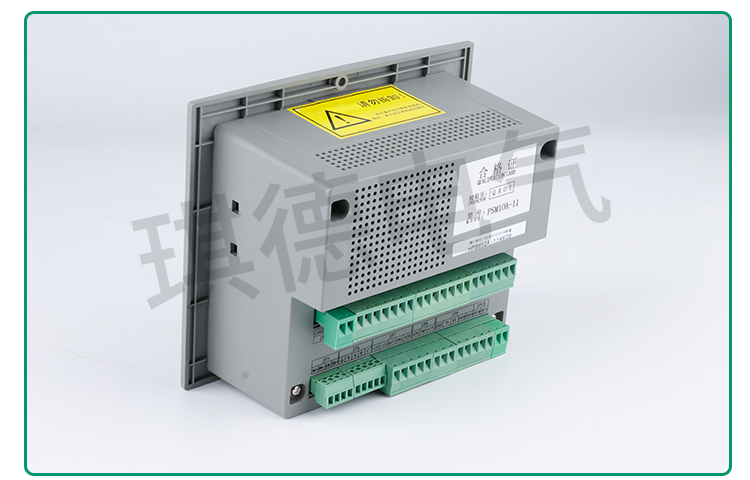

接線端口定義
引腳 標 號 定 義 備 注
1 VOL 模擬模塊調壓口 用于帶模擬模塊,當模塊
0時有效,帶
2 CUR 模擬模塊調流口 3 AGND 公共地
1 IN1 支路開關1跳閘
2 IN2 支路開關2跳閘 3 IN3 支路開關3跳閘 4 IN4 支路開關4跳閘 5 IN5 支路開關5跳閘 6 IN6 支路開關6跳閘 7 IN7 支路開關7跳閘 8 IN8 支路開關8跳閘
IN9 支路開關9跳閘
IN10 支路開關10跳閘
OBO 防雷器故障
FUSE 熔斷器1故障
INS 絕緣故障
COM 開關量檢測公共端
1 COM1 干節點輸出公共端1 開關量輸出 2 OUT1 第01路干節點輸出 3 OUT2 第02路干節點輸出
OUT3 第03路干節點輸出
COM2 故障節點輸出端2
OUT4 故障節點輸出端1
1 ETH 母線絕緣測量大地 合母、控母電壓采樣 系統的工作電源來自合
(不單獨提供電源
2 HM- 母線電壓測量負,接母線負 3 KM+ 控母電壓測量信號
HM+ 電池電壓測量信號
1 N 交流電源零線 交流三相四線電壓采樣 2 VC 三相交流C相測量信號
VB 三相交流B相測量信號
VA 三相交流A相測量信號
1 +12V +12V 電源輸出 電池、控母電流采樣 2 -12V -12V 電源輸出
BATI 電池電流測量信號
KMI 控母電流測量信號
GND 電流測量信號地
1 GND 測量信號地 此端子可用來溫度測量,配置電池單元時,溫度采
,此端子
2 TMP 溫度測量或模塊電流調節信號 3 +5V +5V輸出或模塊電壓調節信號
1 GND2 上位機232通訊信號地 后臺通訊 2 232TX 上位機232通訊發送端
232RX 上位機232通訊接收端
S485B 上位機485通訊B端
S485A 上位機485通訊A端
1 M485B 下位機485通訊B端 內部功能單元通訊(配模
2 M485A 下位機485通訊A端
12:00
243.0 V 10.0 A
220.0 V 5.0 A
常 浮 充
12:03
243.0 V 10.0 A
220.0 V 5.0 A
常 浮 充
故障信息
01:合母過壓
:04-30 08:01
歷史記錄
01:合母過壓
:04-30 08:01
:04-30 08:01 7. 顯示及操作說明 7.1 顯示及按鍵說明 面板有兩個指示燈,綠色指示燈表示CPU是否正常工作,當該指示燈按照一定頻率閃爍時,那么CPU工作正常。紅色指示燈表示系統是否異常,當系統出現故障時,該指示燈亮。 面板的正下方有五個按鈕,分別為加鍵、減鍵、向上鍵,向下鍵和設置鍵。 加鍵:在信息查詢時,用來向上翻頁,在參數設置時,用來修改參數,數據增加; 減鍵:在信息查詢時,用來向下翻頁,在參數設置時,用來修改參數,數據減小 向上鍵:在信息查詢時,用來向上翻頁,在參數設置時,用來向上選擇要設置的項; 向下鍵:在信息查詢時,用來向下翻頁,在參數設置時,用來向下選擇要設置的項; 設置鍵:進入設置菜單,本身已經在設置菜單時,按設置鍵會退出設置菜單,回到主界面。 7.2 顯示頁面操作說明: 7.2.1 主頁面 當蜂鳴器告警時,按任意鍵,關閉蜂鳴器; 開機時,顯示主屏畫面。如左側圖 在主頁面時,按任意鍵,進入主菜單; 7.2.3 信息查詢 信息查詢菜單,通過上,下鍵和加減鍵選擇相應的信息查詢。是從主界面到最后一個界面,又會回到主界面,依次返復。 在中間界面想回到主界面時,有兩個方法: 1:可以按上,下鍵和加減鍵,直到主界面為止 2:不用管,當沒有操作任何按鍵20秒后,系統回到主界面 主界面:圖例表示為:09年03月18日 12點03分 電池電壓:243.0V 電池電流為:10.0A 控母電壓:220.0V 控母電流為:0.1A 系統為正常,如為故障,則顯示故障 系統工作狀態:浮沖、均沖或放電 故障信息:表示系統正在發生的故障信息,故障的開始時間,圖例 表示:合母電壓過高,發生時間為:4月30日 08點01分 歷史記錄:表示系統發生過的故障信息,故障的開始時間和結束時 間,當發現結束時間全部為0時,表示系統上次斷電前沒有的故障 ,歷史記錄斷電會保存的。最多可以保留18條記錄。
開關狀態
分 2:分 3:分 4:分
分 6:分 7:分 8:分
09:分 10:分
交流信息
:220V
:220V
:220V
1:243V 0.1A
2:243V 0.0A
合母正: 121V
控母正: 110V
母線負: 110V
電池狀態
:12.0V 02:12.0V
:12.0V 04:12.0V
:12.0V 溫度:25C
3000 開關狀態:表示開關量輸入部分的支路開關1到10,開的狀態為:分,閉的狀態為:合 交流信息:表示交流輸入的3向交流線電壓 模塊信息:當模塊數量設置大于0時,會出現此界面,表示模塊信息 絕緣信息:當系統絕緣設置為開時,出現此界面,表示3個電壓,有支路絕緣故障時,會出現報警,母線有故障時,也會出現報警 電池狀態:當電池數目設置大于0時,會出現此界面,表示電池每節電池電壓 7.2.4 參數設置 系統設置菜單,按設置鍵可以進入設置菜單。通過上,下鍵選擇相應的要設置的項目,加減鍵設置參數的大小,系統參數有一定的范圍,超過范圍系統會自動的排除參數的保存,當改變參數系統會立即保存數據,不需要再按保存了。 當用戶在非設置界面時,且在權效失去時,會出現此界面,提示用戶輸入密碼,用戶按最左邊的“+”,連續按3次,出現3000時,再按設置鍵,就可以進入設置界面,也就是下一界面。下面的界面都
20秒的設置權限,當超過
秒,要進入設置界面時,還要再輸入3000密碼。
“+”按一下表示每次加1000,如原來是2000,按一下是3000;
“-”按一下表示每次減1000,如原來是2000,按一下是1000;
均沖電壓:254V
均沖電壓:243V
充電狀態:均沖
模塊配置:2
10.0A
2.0A
10時
30天 返回 ? 系統控制 參數設置 參數校準
1: 00
2: 00
3: 00
4: 00 “↑”按一下表示每次加1,如原來是2000,按一下是2001; “↓”按一下表示每次減1,如原來是2000,按一下是1999; 此窗口是用戶進入后的個界面,系統控制主要含有均浮沖電壓、均浮沖時間、均浮沖轉換、模塊數目和繼電器輸出控制等;參數設置主要是合母電壓上下限、控母電壓上下限、電池電壓上下限、電池節數和后臺通訊的協議設置等。 下面3個界面是系統控制界面: 要選擇要修改的項按“↑”和“↓”; 要修改具體的參數,按“+”和“-”所有的參數是自動保留的,不需要保存,超過范圍不與保存; 按“設置”退出,返回到設置初始界面 此窗口可以手工設置均浮沖狀態,模塊配置大于0時,表示系統配置的是數字模塊,等于0表示的是系統配置的是模擬模塊 充電限流:表示電池充電的限流電流;轉換電流表示系統在均沖狀態下,當電池充電的電流小于轉換電流時,系統再充2個小時就轉換進入浮沖狀態;均沖和浮沖時間表示在分別的狀態下充電的時間。當電池電流大于充電限流的70%時,系統會自動進入均沖狀態 設置開關量輸出,其中輸出2、3和4,同時設置為30時可以用于硅鏈的控制。其中的碼代表的信息在表1中有。
4個界面是參數設置,
↑”和“↓”;
+”和“-”所有的參數是自動保留的,不需要保存,超過范圍不與保存;
265V
200V
230V
200V
16.0V
10.0V
0
00
20K
關
250V
200V
01
9600
MODBUS
243.3V
221.1V
0.1A
0.0A 設置合控母電壓的上下限 設置帶電池盒的電池單節電池的電壓上下限,電池節數和溫補系數 電池節數設置為0時,表示不帶電池單元。 絕緣阻限:表示絕緣對地的電阻的值,低于這個值系統會報警,當設置為0時,表示不帶支路絕緣盒,當設置為0時,系統本身帶的絕緣母線檢測功能才起效;開關單元:開關表示是否帶巡檢開關盒,當設置為開時,系統會自動去尋找開關盒;交流相上下限:表示設置的交流相電壓的上下限 此界面用于跟后臺通訊有關, 地址:表示本機的地址 有1~99 波特率:表示通訊的速度 有1200、2400、4800和9600 通訊協議:與后臺通訊的協議,有MODBUS,CDT和RTU三種 下面的1個界面是參數校準界面: 要選擇要修改的項按“↑”和“↓”; 要修改具體的參數,按“+”和“-”所有的參數是自動保留的,不需要保存,超過范圍不與保存; 按“設置”退出,返回到設置初始界面 軟件校正主界面的4個數據:合母壓校為電池電壓的校準;控母壓校為控母電壓的校準;電池流校為電池電流的校準;控母流校為控母電流的校準
含義 代碼 含義
故障狀態輸出 16 系統故障
充電模塊故障(含通信故障) 17 逆變模塊故障
充電模塊故障(不含通信故障) 18 降壓模塊故障
交流故障(含通信故障) 19 任一單元通信故障
交流故障(不含通信故障) 20 電池故障
直流故障(含通信故障) 21 一組電池故障
直流故障(不含通信故障) 22 二組電池故障
開關量故障(含通信故障) 23 一路交流故障
開關量故障(不含通信故障) 24 二路交流故障
單體電池故障(含通信故障) 25 母線不平衡報警
單體電池故障(不含通信故障) 26 控母過欠壓告警
單體電池過壓故障 27 合母過欠壓告警
單體電池欠壓故障 28 預留
單體電池差壓故障 29 預留
支路絕緣故障(含通信故障) 30 硅鏈控制
支路絕緣故障(不含通信故障)
(表一)
2、3和4),但用戶掛接開關量單元時,當用戶將輸出節點定義為30時,則系
2、3、4個節點作為7級硅鏈控制輸出。(只有第2、3、4節點才能設為30)
