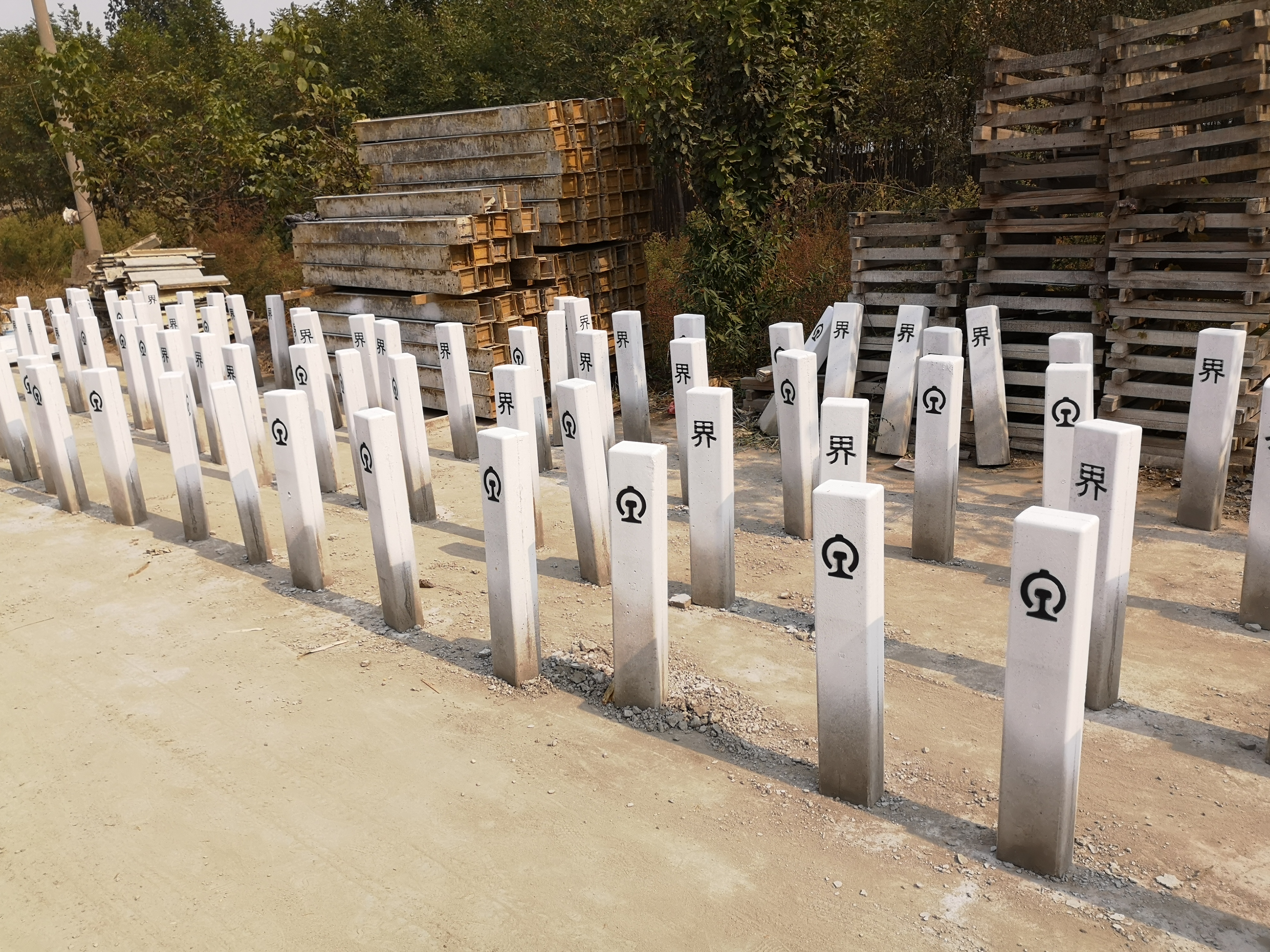

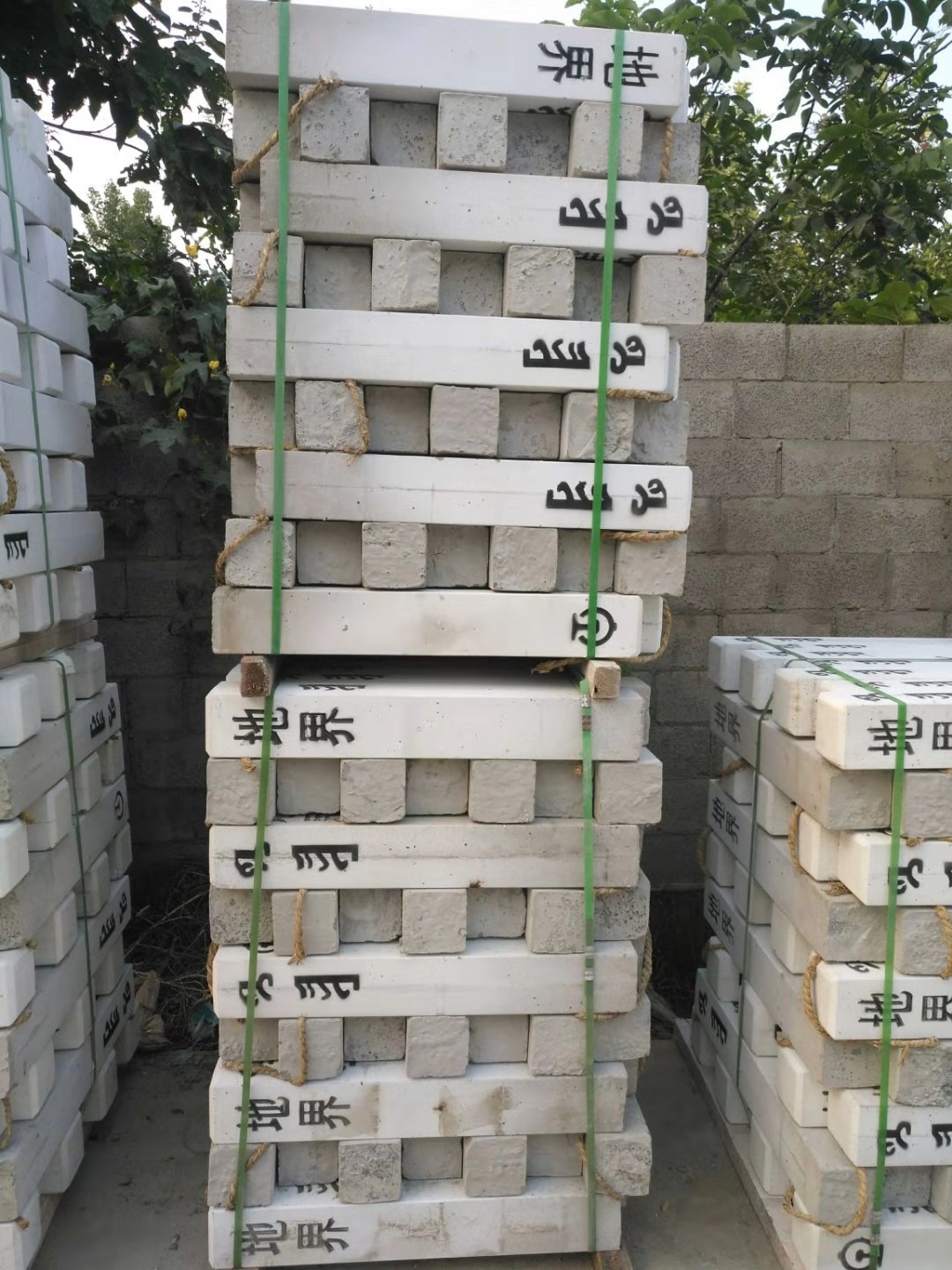

供應 鐵路線路標志樁 水泥鐵路AB樁

鐵路線路標志樁 水泥鐵路AB樁

河北堉鑫電氣設備有限公司
顧經理
我司位于河北石家莊方大科技園內
主營：安全工具柜、標志樁、絕緣橡膠墊、電力標志牌、安全圍欄、擋鼠板、安全帶、接地線、
拉閘桿、絕緣梯、安全帽、除冰工具、安全手套、驗電器、絕緣鞋等安防用品。

一、種類概述
正線需要埋設的線路標志有：公里標、半公里標、曲線標、圓曲線和緩和曲線的始終點標、坡度標、橋梁標、涵渠標、用地界標、安全防護標A型、安全防護標B型、位移觀測樁、線路基樁、領工區管界標、養路工區管界標。信號標志：警沖標、站界標、預告標、引導員接車地點標、放置響墩地點標、司機鳴笛標、作業標、減速地點標、補機終止推進標、機車停車位置標、機車清爐地點標、機車放水地點標和電氣化區段的斷電標、合電標、接觸網終點標、準備降下受電弓標、降下受電弓標、升起受電弓標，以及除雪機用的臨時信號標志等。

根據我管段內施工要求，應埋設用地界標、安全防護標A型、安全防護標B型。

二、埋設基本要求

1、除特殊說明外，線路標志距線路中心不少于3.1m。

2、線路標志按計算公里方向設置在線路左側。雙線區段需另設標志時，應設在列車運行方向左側。

3、標志中的文字（數字）采用黑體。

4、線路標志均采用鋼筋混凝土制作，且標志均為白底

黑字圖案（文字、數字）。

三、標志標樁埋設指導

用地界標設置標準：

1）地界標埋設直線地段不得大于150m，曲線地段不得大于40m，可根據現場實際

情況進行調整。但變化點處必須進行埋設。

2）本標志正面面向線路外側，即寫有“地界”的一側。

3）設應根據《用地界圖》由測量人員進行放點埋設。

4 設前，應事先挖好“長34cm×寬30cm×深50cm”的矩形基坑。

5）設時，將地界標放置于基坑中心位置，采用垂球或坡度尺調整地界標垂直度，確保地界標與地面垂直，然后采用C10混凝土維護加固。

6）地界標埋設的具體位置及埋設尺寸詳見附表和附圖。

安全防護標設置標準：

標樁分為兩種類型:

A型標樁采用鋼筋混凝土板制作，直接埋入土層中；

B型標樁采用鋼筋混凝土立柱及標牌制作，埋設于混凝土基礎中。

根據《鐵路運輸安全保護條例》在鐵路線路兩側設鐵路線路安全保護區標樁，設置標準：保護區范圍為自鐵路路堤坡腳，路塹坡頂或鐵路橋梁外側起向外城市市區不少于8m，城市郊區居民區不少于10m，村鎮居民區住區，不少12m，其他地區不少于15m。

1）安全防護標A型

①A型標樁為基本型，沿鐵路安全保護區邊界每200m左右設置一個，變化點處應增設，特殊地段可增加或減少設置數量，人煙的地區可不設置；鐵路兩側標樁應錯開布置。

②地上表面部分噴涂黃色，并噴涂黑色圖案及文字。

③正面面向線路外側，即寫有“鐵路線路安全保護區”一側。

④在鐵路線路兩側規定距離設置時，應與線路另一側標樁相錯埋設。

⑤A型標樁埋設前，應事先挖好“長55cm×寬20cm×深40cm”的矩形基坑。

⑥A型埋設時，將A型標樁放置于基坑中心位置，采用垂球或坡度尺調整A型標樁垂直度，確保A型標樁與地面垂直，直接回填原狀土并將基礎夯實。

⑦A型埋設的具體位置及埋設尺寸詳見附表和附圖。

2）安全防護標B型

①B型標樁為輔助型，適用于人員活動頻繁地段的道口、橋隧兩端、公路立交橋附近醒目地點、居民附近及人身傷害事故多發地段的鐵路線路線路安全保護區邊界設置；在道口、橋隧兩端、公路立交的鐵路線路兩側安裝保護區邊界各設1對B型標樁，居民區附近和人身傷害多發地段的鐵路線路安全保護區邊界每50m設置一個B型標樁。

②標樁正面面向線路外側，即寫有“鐵路線路安全保護區”一側。

③連接件在現場安裝時做表面防銹處理，安裝完畢后涂防銹漆。

④B型標樁埋設前，應事先挖好“長140cm×寬50cm×深60cm”的矩形基坑。

⑤B型，將B型標樁放置于基坑中心位置，采用垂球或坡度尺調整B型標樁垂直度，確保B型標樁與地面垂直，用C15混凝土澆筑基礎加固維護。

⑥B型標樁埋設的具體位置及埋設尺寸詳見附表和附圖。
