1、概述

隨著改革開放.人們生活水平的提高，無論是在北方還是在南方，人們都對冰上運動產生了濃厚的興趣。人工冰場的興建滿足了人們的需求。人工冰場從其功能上，可分為供運動員訓練和比賽用的冰場和速滑冰場，供娛樂用的大眾冰場等。它可不受季節的限制，為人們提供冰球、速滑、花樣、冰上舞蹈、大眾娛樂滑冰等冰上活動場所。我國的人工冰場大部分是冰上體育運動設施，供冰上運動員訓練和比賽用。60年代末建成了我國座人工冰場—首都體育館冰場，隨后在長春、哈爾濱、齊齊哈爾等地相繼建成了多座冰上訓練基地。近幾年在廣州、深圳、北  京、武漢、上海、鄭州、杭州等地先后建成了一批娛樂性人工冰場，使冰上運動面向大眾，成為一項高雅的體育娛樂活動,國內人工冰場的建設方興未艾。

隨著我國經濟的發展、經濟實力的加強，冰上運動開始由北向南普及，國家鼓勵全民健身的方針政策，越來越多地承辦各種國際性、國家性的體育賽事，各地也不斷地建設各種專業的體育場館，也在鼓勵個人或者企業建設各種有益健康的健身娛樂設施；同時新的商業業態如以購物、娛樂、休閑、觀光為一站式的出現，及民眾的消費水平和接受能力的提高，具有新潮、健康、安全、投資效益回報高等特點的娛樂性室內人工真冰溜冰場有著很好的發展前景；特別是在各種商業場所內的投資娛樂性人工真冰場項目是近年很好的優質投資項目。

根據業主反饋，1000㎡真冰滑冰場每年銷售收入1000萬元以上。

 建設室內真冰場具有良好的經濟效益和社會效益，可為個人或企業投資的熱點。

2、總體設計方案

冰場、節能、安全、穩定

制冷機房占地面積少、經濟效益好

采用冰場制冷主機無級能量調節技術、系統變頻變流量控制技術、滿液式快速化雪裝置、余熱回收和冰場自動控制系統等的節能技術，該設計在我司以往所做的冰場項目案例中使用效果良好，能比常規設計節能30%以上。

根據相關的設計依據及招標提出的使用要求，冰場設計采用載冷劑間接制冷系統，主機采用進口半封閉型螺桿機組，冷媒為載冷劑溶液，我司可提供冰場整套制冰系統的設計與施工，為交鑰匙工程，包括制冰機系統、冰場冷凍排管及化冰系統、余熱回收融冰及防凍系統、除濕系統、土建部分基礎結構、冰場圍欄、電氣控制系統。

 3設計方案的依據

   《制冷設備、空氣分離設備安裝工程施工及驗收規范》（Gb50274-98）

   《現場設備、工業管道焊接工程施工及驗收規范》（Gb50236-98）

   《工業金屬管道工程施工及驗收規范》（Gb50235-97）

   《機械設備安裝工程施工及驗收通用規范》（Gb50231-98）

   《通風與空調工程施工質量驗收規范》（Gb50243-2002）

   《通風與空調工程施工及驗收規范》（Gb50243-97）

   《建筑工程施工質量統一標準》（Gb50300-2001）

   《冷藏庫建筑工程施工及驗收規范》（GBJ11-2000）

   《工業設備及管道絕熱工程質量檢驗評定標準》（Gb50185-93）

   《地下防水工程施工及驗收規范》（Gb50108-2001）

   《工程測量規范》（Gb50026-93）

   《地基與基礎工程施工及驗收規范》（GBJ202-83）

   《地面與樓面工程施工及驗收規范》（BJ205-83）

   《混凝土外加劑》（GB8076-87）

   《普通混凝土配合設計技術規定統一標準》（GBJ155-81）

   《建筑安裝工程質量檢驗評定》（GBJ300-88）

   《電氣裝置安裝工程施工及驗收》（GBJ232-82）

   《建筑電氣工程施工質量驗收規范》（Gb50303-2002）

   《電氣裝置安裝工程盤、柜及二次回路結線施工及驗收規范》（Gb50171-92）

   《給水排水管道工程施工及驗收》（Gb50268-97）

   《建筑機械使用安全技術規范》（GBJ33-86）

   《建筑節能設計技術規范》Gb50187-2005

   《屋面工程技術規范》（Gb50345-2004）

地區氣象資料及業主提出的使用要求。

2.4設計條件及設計參數的確定

2.4.1 設計條件冰面面積F=200-6000㎡

2.4.2冰場場地構造為PE冷排管埋在混凝土內層。

2.4.3滑冰場設計參數：

2.4.3.1滑冰場人數:1.5～ 2.8㎡/人

2.4.3.2室內條件: 夏季 18--26?C相對溫度40%-70%

冬季 10---20?C相對溫度40%-70%

適宜溫度15±2?C

2.4.4制冷型式:   載冷劑間接制冰系統

2.4.5冰層厚度:40mm

2.4.6壓縮機型式: 半封閉雙螺桿式

2.4.7冰表面溫度:  花樣滑冰-2～-4℃、短道速滑-3～-5℃、冰球-5～-7℃

2.4.8冷卻系統: 水冷冷凝器及遠處冷卻塔

2.4.9制成40mm厚冰的時間為48-72小時

3、主要技術的運用表

序號

主要技術運用

說明

1

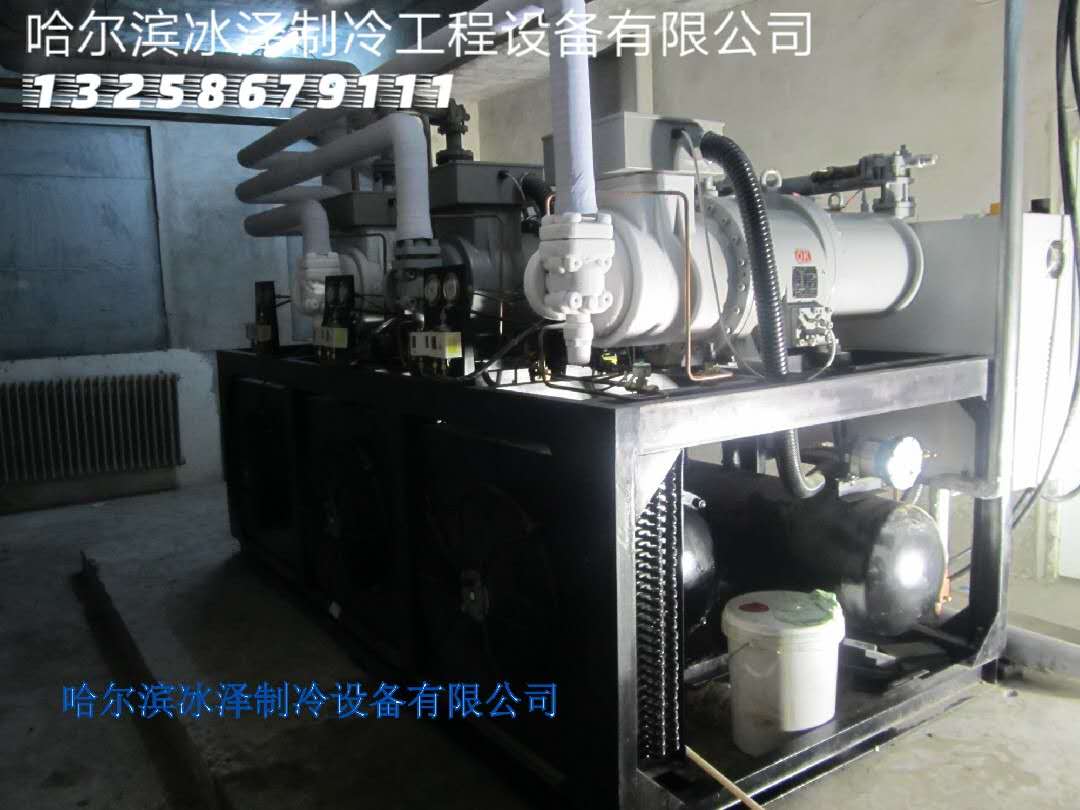

冰場螺桿中溫型冷水機組

針對冰場的使用特點，由我司專業設計、生產，無級能調，節能環保。

2

變頻技術運用

冷凍水泵、冷卻水泵結合制冷主機，采用變頻技術（變流量控制）

3

遠程監控系統

電腦控制、高端軟件，可使冰場實現智能化、自動化無人操作

4

基礎結構層的特殊處理

在冰場的基礎防水保溫隔熱處理上有著豐富的設計經驗，在各種建筑對基礎結構層的處理有著科學、嚴謹?shù)脑O計。

5

滿液式快速化雪裝置

水浸式化雪池的應用，堅固耐用。水浸式水池結構，實現了快速化雪，節約能源。在國內多個場所使用，取得良好的效果。

6

冷卻排管同程供液，工廠化的排管加工、安裝

使溫度更均勻，高精度

7

冰場圍欄

成型，。

8

噴涂技術

冰場噴涂設備，可在冰場面層上噴涂進口白色冰場涂料，達到冰面潔白的目的。

二、分部設計說明

1、制冰機系統

1.1冰場制冷主機的結構、各主要部件、配置設計

1.2冷卻塔、冷卻泵的選型，參數

1.3載冷劑泵、載冷劑罐

1.4冷卻水、載冷劑輸送管道及保溫

1.5制冰水系統防結垢

1.6冰場制冷機房的承重及排水

1.7冷卻塔安裝、承重及供排水

2、冰場冷凍排管及冷卻水系統

2.1冰場主管道、保溫布局設計

2.2冰場冷凍排管鋪設設計

2.3冰場排水管道的設計規劃

2.4冰場冷卻系統的管路設計

3、余熱回收融冰、防凍及化冰系統

3.1制冰主機的余熱回收設計

3.2余熱融冰

3.3余熱土建防凍設計

3.4余熱化冰的設計

4、集中除濕系統

4.1冰場空間的空氣除濕系統設計

5、土建部分基礎結構

5.1地面找平設計

5.2防凍層設計

5.3防水層設計

5.4保溫層設計

5.5防滑層設計

5.6承重層設計

5.7承重層找平防水設計

6、冰場圍欄

6.1冰場不銹鋼+鋼化玻璃護欄設計

6.1防撞圍護設計

7、電氣控制系統

7.1制冷主機無極調節控制

7.2冷卻泵、冷凍泵變頻，變流量控制

7.3載冷劑、冷卻水、冰面分區溫度控制、監控

7.4無線遠程通訊、冰面，保溫層溫濕度記錄查詢、現場遠程報警
