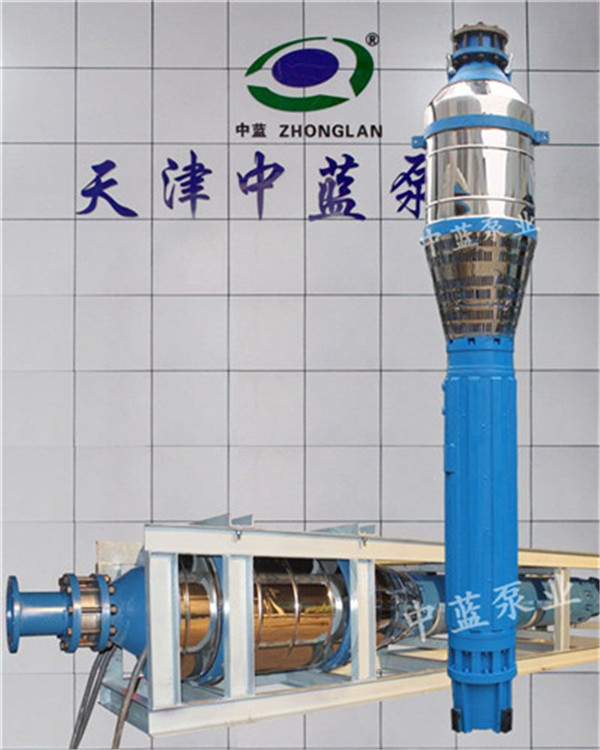

QK礦用深井潛水泵技術支持

QK系列粗短高揚程礦用潛水泵使用說明

1.短粗高揚程礦用潛水泵概述：

隨著礦產資源的不斷挖掘開采，現在500米以上的資源基本上已經開采殆

盡，那么在開采過程中難免會遇到含水層，排水設備是必不可少的，現在

市場上銷售的潛水泵大部分是QJ系列的井用潛水泵系列產品，這種產品當

初設計時背景年代是70-80年代設計的，主要是從狹小的井孔中提水進行

農田灌溉，所以揚程不是太高，不過當時的礦產資源也不是太深，現在不

同了，大部分資源已經到了500-800米之間，所以傳統的QJ系列深井潛水

潛水泵已經無能為力。

在這種市場背景下我公司開發了ZLQK系列礦用潛水泵，這一系列產品是我

公司自主研發的新產品，并以申請國家。該產品對于QJ系列水泵來說

有明顯的區別。

l 外形粗短

l 自動平衡軸向力

l 采用嵌入式聯軸器傳遞動力，便于機泵分體與連接。

l 配備高壓全密閉逆止閥。

l 可以臥式傾斜等任何角度安裝。

l 吸入方式有中吸與下吸兩種，可把10cm高的水抽走。

適用場合：本產品適用于礦井鑿巖過程中排積水，礦井開采過程中正常排水

，或搶險救援，復礦排水，隧道排水搶險等。

2：短粗高揚程礦用潛水泵產品特點

不怕水淹：礦井正常開采或突遇大股涌出的水流時均能正常工作，一種設備

多用途，（可以作為備用泵、正常排水泵、檢修泵、搶險泵等）其防治水患

能力遠遠優于臥式離心泵。特別適用于水位落差大、有水患威脅的的礦區按

照使用。設備綜合投資小，。

安全防爆：電機內部充滿清水，

適用于潛入水下工作、效率高、節能；

低噪音，運行平穩可靠；

材質多品種，普通鑄鐵、球墨鑄鐵、不銹鋼等適用于不同介質。

驅動電機為水浸式，對環境無污染、無公害。

3：粗短高揚程礦用潛水泵結構說明

QK中吸式產品由泵體與潛水電機兩部分組成，泵體位于電機上方，吸水口位中

部，吐出口位于最上方，吐出口配有全密閉的逆止閥，目的在于防止停機時倒

轉造成過度磨損減少壽命。

QK下吸式產品由兩部分構成，分別為吸水泵增壓泵部分，進水口設在水泵的最

下方，由吸水泵負責吸水，增壓泵設在上方負責增壓。這樣設計既滿足了下吸

式又滿足了高揚程兩個目的。

4：粗短高揚程礦用潛水泵性能范圍：

揚程從50米至1200米，

流量從30m3/h----2000m3/h.

5：小流量高揚程礦用潛水泵性能范圍

揚程從200米至2500米，

流量從1m3/h----60m3/h.

水泵外徑：143mm

5：短粗高揚程礦用潛水泵泵的選型：

根據所輸送的介質情況和工作環境條件確定泵的材質，如果輸送介質是清水或

是固體顆粒含量不大于1.5%（顆粒直徑小于0.5毫米）的礦井水及其它類似液體

，常規產品抽送液體溫度不大于25°，若超過25°以上時請告知廠家，我們可

以更換電機繞組線的耐溫等級。耐溫可以到80°以內。建議普通無腐蝕 清

水選擇普通鑄鐵材質，含有顆粒物選擇球墨鑄鐵材質，帶有腐蝕性的介質選擇

不銹鋼材質。
