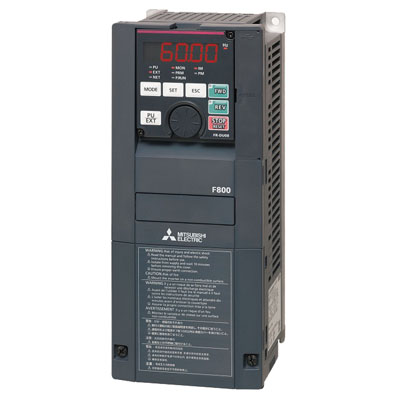

FR-F820-5.5K節能型三菱變頻器 三菱變頻FR-F820-5.5K

三菱變頻器FR-F820-5.5K產品規格說明 [適用電機容量(kW)*1] SLD 5.5、LD 5.5

 [輸出]
  ·額定容量(kVA)*2：SLD  10 、LD  8.8
  ·額定電流(A)：SLD 25、LD  23
  ·過負載電流額定*3
      SLD：110% 60s、120% 3s (反時限特性) 周圍溫度40℃
      LD：120% 60s、150% 3s (反時限特性) 周圍溫度50℃
  ·額定電壓*4：3相 200~240V
 [電源]
  ·額定輸入交流電壓、頻率：3相 200~240V 50Hz/60Hz
  ·交流電壓允許波動范圍：170~264V 50Hz/60Hz
  ·頻率允許波動范圍：周波數±5%
  ·額定輸入電流*5：SLD 31.3A 、LD  28.5A
  ·電源設備容量*6：SLD 12kVA 、LD  11kVA
 [其它規格]
  ·保護結構(IEC 60529)*7：封閉型(IP20)
  ·冷卻方式：強制風冷
  ·FR-F820-5.5K重量為3.0kg

============================備注==========================
*1、表示適用電機容量是使用三菱標準4極電機時的適用容量。
*2、額定輸出容量是指輸出電壓為220V時。
*3、過負荷電流定額的%值表示與變頻器的額定輸出電流之比的比率值。反復使用時，必須等待變頻器和電機降到負荷時的溫度以下。
*4、輸出電壓不能大于電源電壓，在設定范圍內可以更改輸出電壓。但是變頻器輸出側電壓的峰值為電源電壓的1.44倍左右。
*5、額定輸入電流是指額定輸出電流時的值。額定輸入電流隨著電源阻抗(包括輸入電抗器和電線)的值而變化。
*6、電源容量是額定輸出電流時的值。電源容量隨著電源側的阻抗(包括輸入電抗器和電線)的值而變化。
*7、FR-DU08: IP40(除了PU接口部分)

      LD：120% 60s、150% 3s (反時限特性) 周圍溫度50℃

  ·額定電壓*4：3相 200~240V

附帶：三菱變頻器FR-F800規格說明
