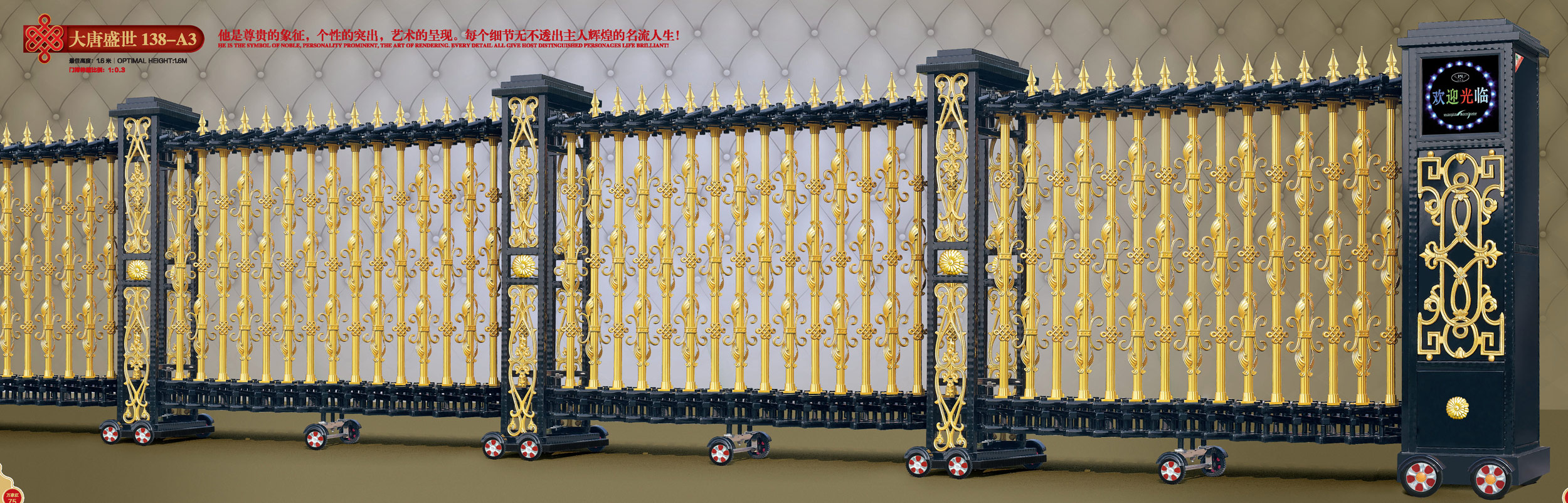

全國聯保旭恒環照電動伸縮門 遙控伸縮門 自動升縮門

折疊門技術文件

我公司折疊門門板采用意大利技術隱框設計，表面面板和隱框之間采用咬口設計，表面無焊接縫。整體采用高密度聚氨酯發泡，發泡密度在50KG/m?以上，讓門板與隱框之間連接更為緊密，更加牢固，外觀美觀性得到很大提升。

連接鉸鏈采用精鑄鋁，并鑲嵌平面推力軸承，使門在開啟過程中鉸鏈軸所受摩擦力大大減小，將原來作用在軸上的力轉換成軸承使其減小摩擦帶來的阻力。

門框采用鋁合金專業加強設計，安裝更方便，更牢固，大大提升它的美觀度。

組裝方面，鉸鏈與門板之間我公司采用預埋螺母設計，把螺母提前預埋鉚接在門板上，然后螺絲固定，此設計增強耐用性和防止螺絲的松動。

電動方面針對特殊場合分為快速開啟和正常開啟?？焖匐姍C(jī)開啟可以達到7秒內實現180°-90°開啟，正常開啟為16秒-18秒內實現180°-90°開啟。

設計依據

1. 業主提供的設計要求；

2. 前泰歐標折疊門企業標準，質量手冊等技術指導性文件；

3.中國現行的有關標準和規范：

（1）《鋼結構施工及驗收規范》（Gb50205-2001）

（2）《鋼結構工程質量檢驗及評定標準》（Gb50221-95）

（3）《建筑鋼結構焊接規程》（JGJ81-2002）

（4）《鋼結構制作工藝規程》（DBJ08-87）

（5）《鋼結構設計規范》（Gb50017-2003）

（6）《建筑結構荷載規范》（Gb50009-2001）

（7）《碳素結構鋼》（GB700-88）

（8）《工業企業設計衛生標準》（GBZ1-2002）

（9）《玻璃幕墻工程技術規范》（JGJ102-2003）

具體技術方案說明

1.本大門采用折疊結構，大門由4個門扇組成，框架為50x80鋁框，門扇采用57mm聚氨酯保溫材料，面板采用寶鋼產的0.8mm厚彩鋼板或0.8mm厚鋁板。

折疊門門板的構成圖：

天恒利歐式折疊門構成：

主要配件部分：主要部分構建采用黑體字體現

1墻體與門體之間連接框采用鋁合金框體；

2門體鉸鏈全部采用精鑄鋁合金加平面推力力軸承；

3連接螺絲位全部采用鍍鋅螺絲，螺絲與框體連接螺母全部采用壓力鉚接在隱框內，為預埋螺母設計；

4吊輪全部采用高強度耐磨尼龍輪；吊桿采用鍍鋅材質

5扇于扇之間密封采用三元乙丙密封條，上下密封采用高密度毛刷；毛刷與門體采用鋁合金材質連接，表面噴塑；

6天地插銷手動鎖；天地鎖內心采用鍍鋅鋼板，外面采用鋁合金，門把手采用尼龍把手；鎖芯構建為鍍鋅鋼板，外表面噴塑；

7透明窗框采用橡膠材質，玻璃為雙層夾膠鋼化玻璃；

8電機部分，可以選擇進口伸縮臂電機，屬于折疊門電機；多扇折疊采用自主研發電機

9鑄鋁鉸鏈連接螺絲全部鍍鋅件；

10門體吊輪軌道為鍍鋅材質，表面噴塑處理；

11門體上滑道與框體連接件采用熱鍍鋅鋼板加表面噴塑處理；

12增加底部抗風裝置，當門關閉時減少門體晃動幅度，使門體不易變形；

13地磁裝置，門體打開之后固定住門板，使門體不會動作，大大增加了安全系數

  2）導向裝置

頂部導軌為50*50*3mm的鋼質軌道，單側折疊四折以上為4mm鍍鋅鋼板或成型軌道，通道底部可調支架為標配，頂部導軌采用4mm厚的鋼板直接安裝在側壁或是固定的檐上，固定件厚度不低于4mm。

 3）密封系統

門體底采用高密雙層毛刷密封，門框和每扇門板之間用三元乙丙橡膠密封，頂部安裝刷式密封。多種形式的密封形結構可以有效地的保溫、防塵、防雨、隔音降噪。

4）五金配件

所有歐標折疊門配件一律由天恒利特殊開模生產，性能可靠，外形美觀。

 結構特征：

 整樘門由 4 扇門板組成，每側2 扇門板，同一側的門扇之間由鉸鏈（折頁）相互連接。大門關閉時，4 扇門板位于同一平面上；大門開啟時，同一側的2 扇門板一起運動直到開啟90°角，此時2 扇門板合并到一起（運動方式見附圖）。

 以上圖為例，大門設計參數
