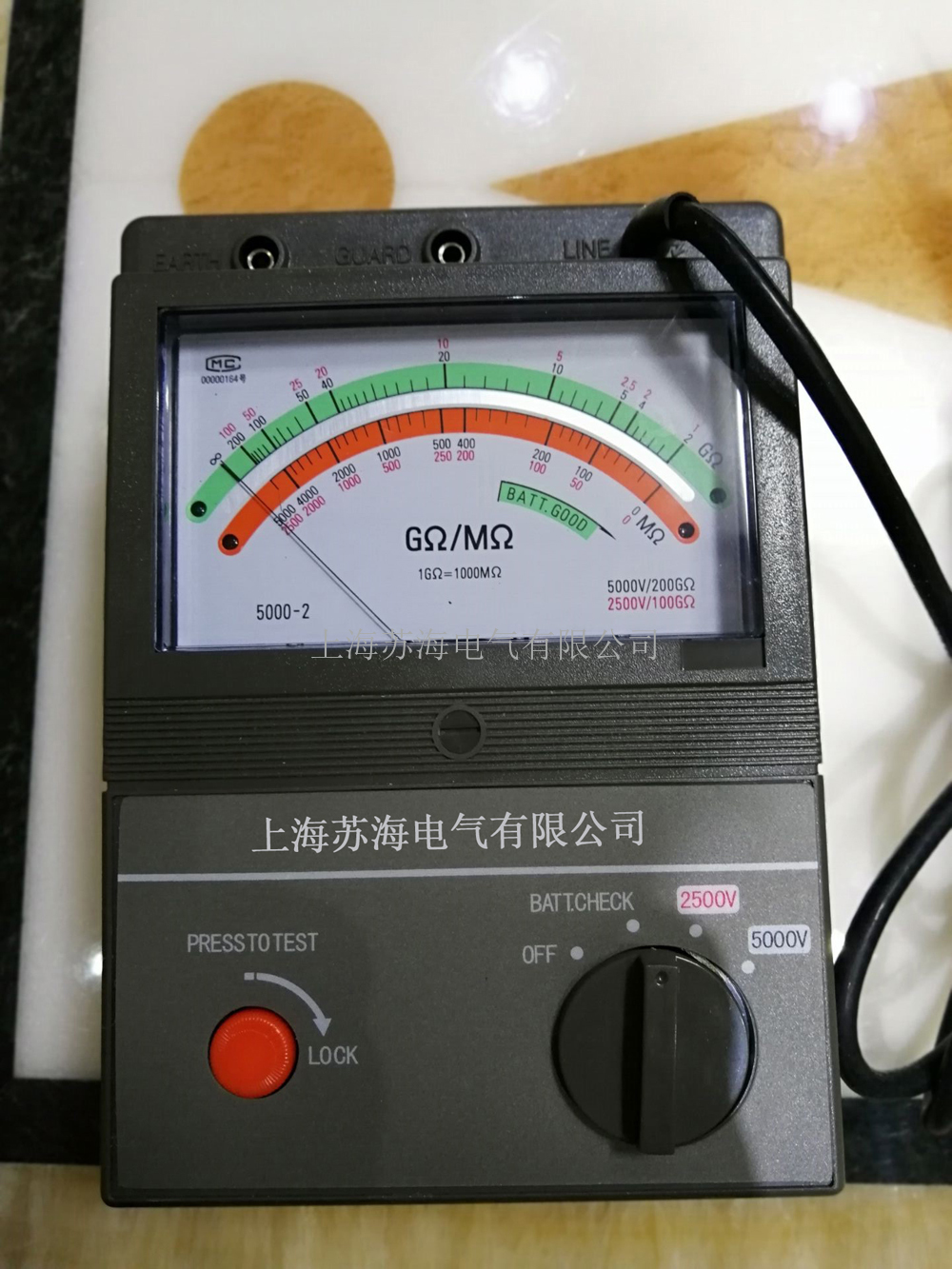

NL3102指針式兆歐表

NL3102指針式兆歐表，儀表采用了的電子測量技術和員器件，彌補了原表的不足之處，適合新的電力試驗規程的要求，其不同的電壓輸出，適合于各種行業測量各種電器設備 絕緣電阻。吸收比，極化指數的測量。其一機多用，測量范圍寬，輸出穩定，讀數直觀，可交直流兩用，單人便可操作，NL3102指針式兆歐表是手搖式兆歐表理想的替代產品。 其中NL3121，3122，3123，3102，3103，使用于電力系統，鐵路系統等行業。

測量范圍及誤差:

使用與保養：

1、選用符合電壓等級高壓兆歐表。一般情況下，額定電壓在500V以下的設備，應選用500V或1000V的搖表；額定電壓在500V以上的設備，選用1000V~2500V的搖表。
2、只能在設備不帶電，也沒有感應電的情況下測量。
3、測量前應將搖表進行一次開路和短路試驗，檢查搖表是否良好。將兩連接線開路，搖動手柄，指針應指在“∞”處，再把兩連接線短接一下，指針應指在“0”處，符合上述條件者即良好，否則不能使用。
4、測量絕緣電阻時，一般只用“L”和“E”端，但在測量電纜對地的絕緣電阻或被測設備的漏電流較嚴重時，就要使用“G”端，并將“G”端接外殼。這樣就使得流經絕緣表面的電流不再經過流比計的測量線圈，而是直接流經 G 端構成回路，所以，測得的絕緣電阻只是電纜絕緣的體積電阻。
5、線路接好后，可按順時針方向轉動搖把，搖動的速度應由慢而快，當轉速達到每分鐘120轉左右時（ZC-25型），保持勻速轉動，并且要邊搖邊讀數，不能停下來讀數。
6、搖表未停止轉動之前或被測設備未放電之前，嚴禁用手觸及。測量結束時，對于大電容設備要放電。放電方法是將測量時使用的地線從搖表上取下來與被測設備短接一下即可。
7、一般小刻度為1M歐，測量電阻應大于100K。
8、禁止在雷電時或高壓設備附近測絕緣電阻，搖測過程中，被測設備上不能有人工作。此外要定期校驗其準確度。
