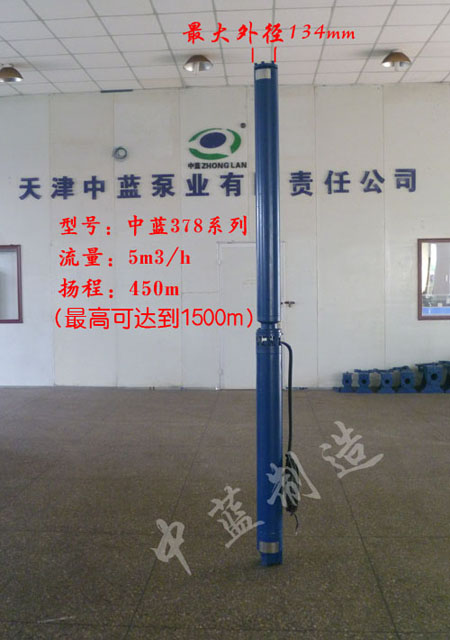

143QJ高揚程深井泵廠家

1.QJ型潛水電泵機組由：水泵、潛水電機（包括電纜）、輸水管和控制開關四大部分組成。潛水泵為單吸多級立式離心泵：潛水電機為密閉充水濕式、立式三相鼠籠異歩電動機，電機與水泵通過爪式或中.鍵筒式聯軸器直接；配備有不同規格的三芯電纜：起動設備為不同容量等級的空氣開關和自耦減壓起動器、輸水管為不同直徑的鋼管制成，采用法蘭聯接，高揚程電泵釆用閘閥控制。

2.潛水泵每級導流殼中裝有一個橡膠軸承；葉輪用錐形套固定在泵軸上：導流殼采用嫘紋或螺栓聯成一體。

3.高揚程潛水泵上部裝有止回閥，避免停機水錘造成機組破壞。

4.潛水電機軸上部裝有迷宮式防砂器和兩個反向裝配的骨架油封，防止流砂進入電機。

5.潛水電機采用水潤滑軸承，下部裝有橡膠調壓膜、調壓彈簧，組成調壓室，調節由于溫度引起的壓力變化；電機繞組采用聚乙烯絕緣，尼龍護套耐水電磁線，電纜聯接方式按QJ型電纜接頭工藝， 把接頭絕緣脫去刮凈漆層，分別接好，焊接牢固，用生橡膠繞-層。再用防水粘膠帶纏2~3層，外面包上3層防水膠布或用水膠粘結包一層橡膠帶（自行車?yán)锾ァ狄苑罎B水。

6.電機密閉，采用精密止口螺牷，電纜出口加膠塾進行密封。

7.電機上端有一個注水孔，有一個放氣孔及放水孔。

8.電機下部裝有止推軸承，止推軸承上有溝槽用干冷卻，和它對磨的是不銹鋼推力盤。

○ 技術參數：

尺寸：6－12英寸

流量：5－2200立方/小時

揚程：6－1500米

功率：3－450千瓦

電源：電壓380V/660V+5%，頻率50Hz/60HZ+1%赫茲，三相交流電

○ 使用條件：

 1. 進水節必須浸入動水位以下（1～3）米，一般以（2～3）米為宜；

 2. 溫度不高于20攝氏度；

 3. 水中含砂量（重量比）不超過0.01％；

 4. 水中酸堿度PH值6.5～8.5；

 5.水中不含有油類；

 6.氯離子的含量不大于400mg/L。

○ 其他附件

泵用焊管及附件采用優質焊管及板材，與國內幾大鋼廠建立長期的合作。采用數字全自動控制焊接，保證垂直度，連接不彎曲。

與潛水泵配套的產品有：各種配套井蓋、各種配套彎頭、各種型號防水電纜、各種配套泵接頭、泵管用各種夾板、各種型號法蘭、丁字彎頭、工業法蘭、特種泵管等產品，擁有完整、科學的質量檢測設備進行金屬材料快速分析、以及拉力試驗、化學試驗等。

○ 結構說明：

井用潛水電泵整個機組由泵工作部分、潛水電機、管路部分（包括揚水管、泵座等）、電纜、閘閥、控制柜等組成。泵與電機通過聯軸器直接相連潛入水中工作。

1. 泵工作部分是機組的核心。由葉輪、中殼、上殼、泵軸、軸承、進水節、逆止閥和閥體等零件組成。

2. 潛水電機是機組的動力源。由定子、轉子、上、下導軸承、止推軸承、底座、連接架、密封裝置等零件組成。
