性能描述:
1,標準導軌式安裝占8個模數位;
2,提供4路16A(20A)繼電器開關,每回路可獨立控制3500W設備開關;
3,可設置各回路的開機初始值;
4,具備多回路順序延時啟動功能,避免同時啟動造成對電網的沖擊;
5,執行場景命令后立即向集中控制中心返回各個回路的實際開關狀態;
6,具有本機及遠程編程、測試功能;
7,自帶應急開關按鍵,方便調試;
8,自帶回路狀態指示燈,開關狀態一目了然;
9,支持在線刷新程序;
10,采用CAN-BUS總線通信
優點:
1、節能,通過定時、及時統一開關照明設備,節約能源
2、提高管理效率,照明設備統一開關管理,不需逐個開關,節約人力
3、功能靈活,多種照明模式及控制方式,達到靈活控制照明設備
4、易于擴展,不需要大量線路改造,方便增加刪減設備
5、節省施工時間,系統僅在輸出單元和負載之間使用負載線纜連接、模塊化、分布式的安裝結構
6、線路簡單,無須改造舊有線路,節省大面積電纜用量
7、空開保護,具有子回路保護功能,當過載或出故障時,MCB將會跳閘
8、弱電控制強電,觸電、火災等隱患
9、提高管理水平,減少維護費用
一、型號說明
產品名稱

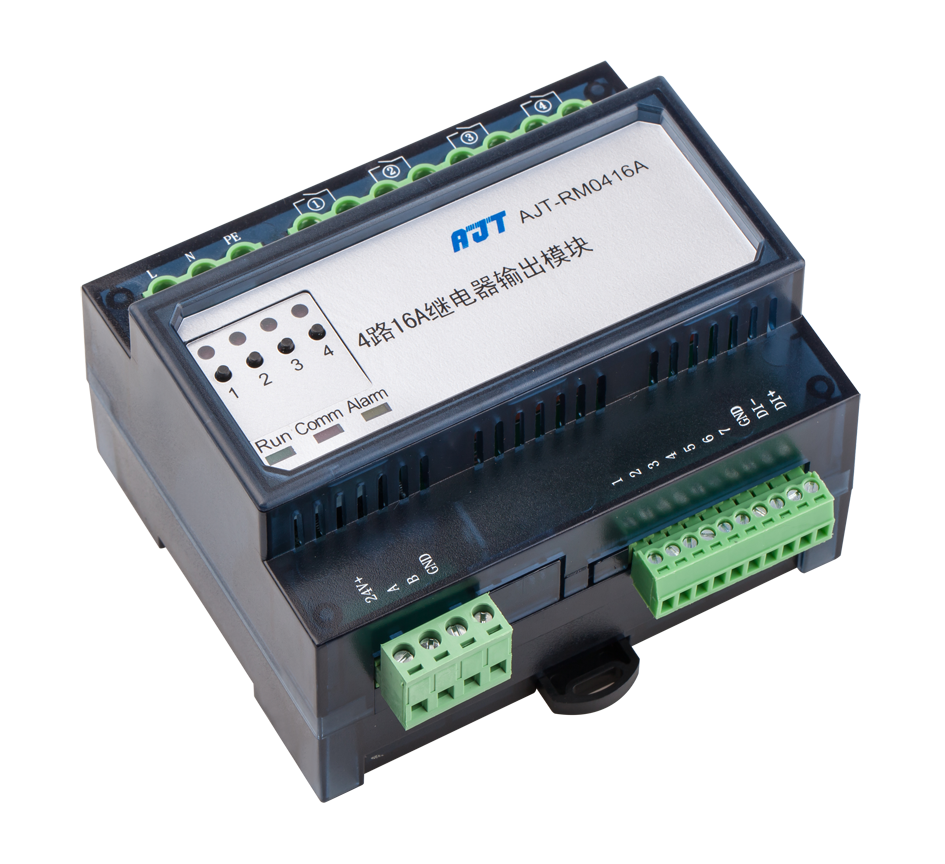

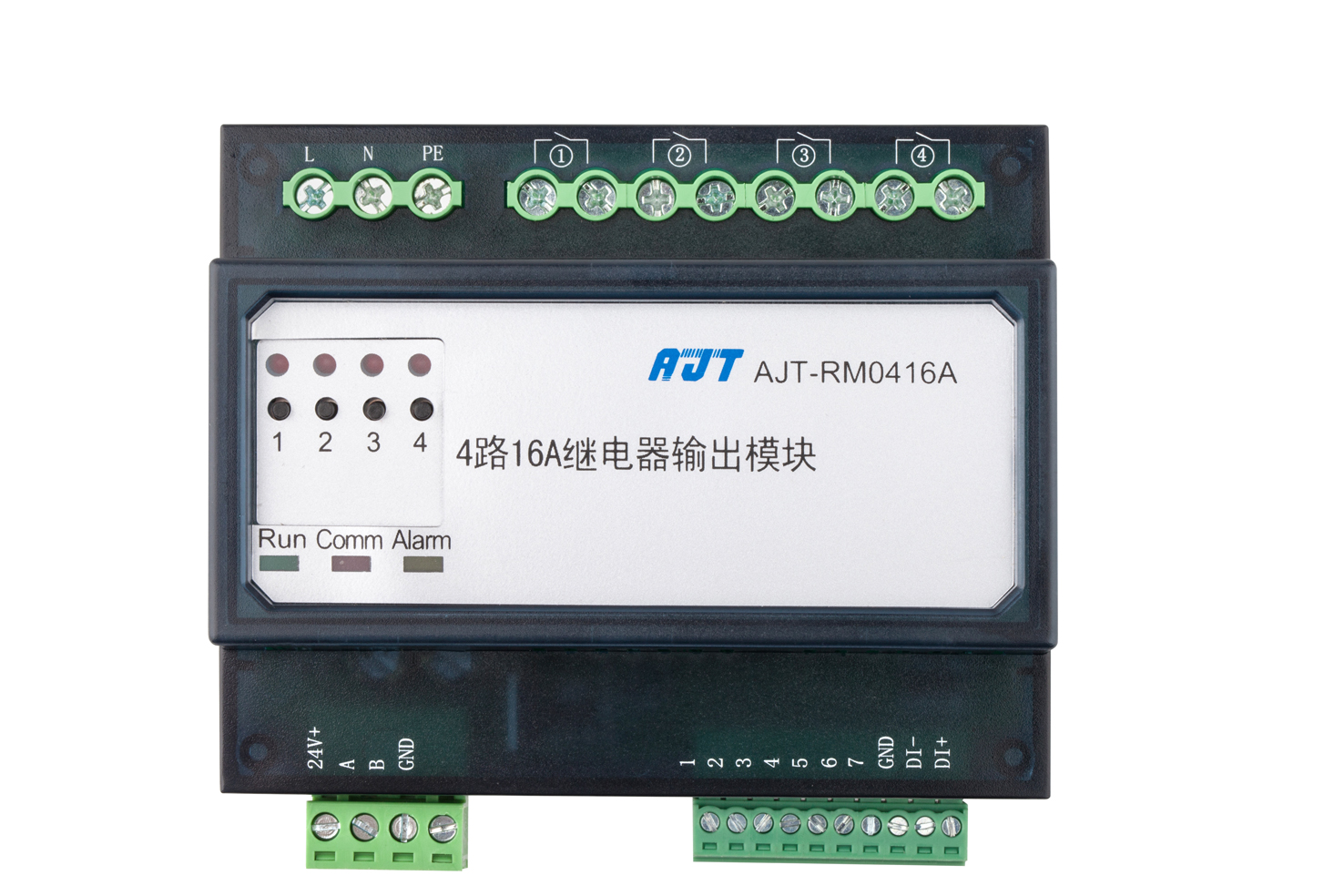

4路16A繼電器輸出模塊
產品型號
AJT-RM0416A
二、產品功能
磁保持功能(自鎖)
干接點聯動功能
消防聯動功能
手動本地調試按鈕
繼電器過零切換
繼電器開關次數統計
繼電器閉合時間累加
模塊自檢及看門狗功能
延時啟動功能
三、技術參數
工作電壓
12-24V DC
工作電流
啟動電流:60mA
待機電流:60mA
工作電流:65mA
工作環境
溫度:0℃~45℃,濕度:10%~95%
L、N、PE
過零檢測、零火線輸入、3位7.62接線端子
負載接口
繼電器輸出,4*2位7.62接線端子
接線容量:4mm2
通信接口
485總線,4位5.08插拔端子
聯動接口
4組干接點輸入接口,1組消防輸入接口
額定電流
16A(單路),抗浪涌電流能力180A/20ms(單路)
手動開關
手動本地調試按扭
安裝方式
35mm標準導軌式安裝(6模數)
外形尺寸
108mm(W)×88mm(H)×66mm(D)
重 量
300g
