詳細信息（FX5-16ET/ES-H 三菱高速脈沖輸入輸出模塊 FX5-16ET/ES-H手冊）

品牌： MITSUBISHI/三菱
型號： FX5-16ET/ES-H
輸入點數： 8點
連接形式： 端子排(M3螺絲)
輸入形式： 漏型/源型

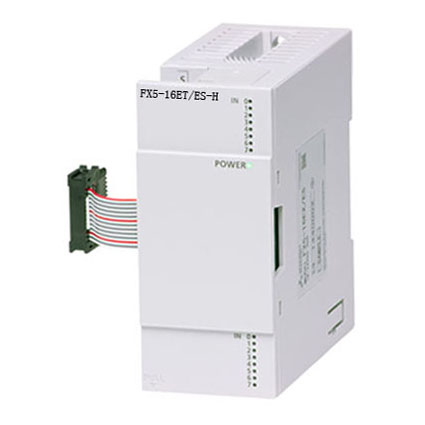

FX5-16ET/ES-H 三菱高速脈沖輸入輸出模塊 FX5-16ET/ES-H手冊

FX5-16ET/ES-H參數說明：高速脈沖輸入輸出模塊、8點漏型/源型輸入DC24V、8點晶體管漏型輸出、端子排(M3螺絲)

FX5-16ET/ES-H為三菱FX5系列高速脈沖輸入輸出模塊(以下簡稱為高速脈沖輸入輸出模塊)為與FX5 CPU模塊連接后，用于擴展高速輸入輸出功能的模塊。也可作為通用輸入輸出使用。

一、功能
1、高速計數器功能、脈沖寬度測定功能、輸入中斷功能、PWM輸出功能。
2、定位功能
二、FX5-16ET/ES-H產品規格說明
1、輸入規格
[輸入點數] 8點
[連接形式] 端子排(M3螺絲)
[輸入形式] 漏型/源型
[輸入信號電壓] DC24V +20%、-15%
[輸入信號電流] 5.3mA/DC24V
[輸入阻抗] 4.3kΩ
[輸入ON靈敏度電流] 3.5mA以上
[輸入OFF靈敏度電流] 1.5mA以下
[輸入響應頻率] X□~X□+5為200kHz、X□+6、X□+7為10kHz
[脈沖波形]

[輸入響應時間(H/W 濾波器延遲)]
. X□~X□+5：2.5μs以下
. X□+6、X□+7：ON時30μs以下、OFF時50μs以下
[輸入響應時間(數字式濾波器設定值)]
無、10μs、50μs、0.1ms、0.2ms、0.4ms、0.6ms、1ms、5ms、10ms (初始值)、20ms、70ms在噪音較多的環境中使用時，請對數字式濾波器進行設定。
[輸入信號形式] 無電壓觸點輸入
漏型：NPN集電極開路型晶體管
源型：PNP集電極開路型晶體管
[輸入回路絕緣] 光耦絕緣
[輸入動作顯示] 輸入接通時LED燈亮
2、輸出規格
[輸出點數] 8點
[輸出種類] 晶體管/漏型輸出
[外部電源] DC5~30V
[負載] 1.6A/8點公共端
[開路漏電流] 0.1mA以下/DC30V
[ON時壓降]
. Y□、Y□+1、Y□+4、Y□+5：1.0V以下
. Y□+2、Y□+3、Y□+6、Y□+7：1.5V以下
[響應時間]
. Y□、Y□+1、Y□+4、Y□+5：2.5μs以下/10mA以上(DC5~24V)
. Y□+2、Y□+3、Y□+6、Y□+7：0.2ms以下/200mA以上(DC24V)
[輸出回路絕緣] 光耦絕緣
[輸出動作顯示] 輸出接通時LED燈亮
3、其它規格
[額定電壓] DC5V(內部供電)、DC24V(供給電源，或外部電源)
[消耗電流] 100mA/DC5V、125mA/DC24V(包含輸入回路電流的部分)
[外包裝] 芒塞爾色系0.6B7.6/0.2
[外形尺寸H*W*D] 90*40*83mm
[重量] 0.25kg
