西安宏安電氣設備用JGX-2228D-1250B鋼絲繩隔振器

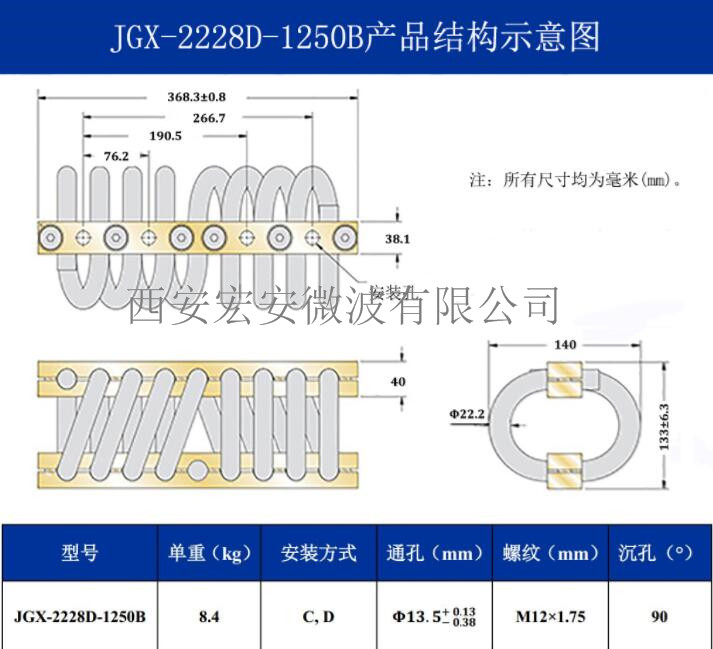

　　一、JGX-2228D-1250B多應用鋼絲繩隔振器介紹 　　 　　鋼絲繩隔振器是由鋼絲繩繞成螺旋狀并固定在沿螺母布置的兩塊金屬板之間制作而成的,它的剛度與阻尼取決于鋼絲繩的直徑、股數、圈數及纏繞方式和尺寸.它是一種具有非線性特性和干摩擦阻尼的新型隔振器，采用多股鋼絲按一定方向纏繞而成的鋼絲繩作為彈性元件，具有明顯的遲滯特性，其能量耗散來源于鋼絲間的摩擦、擠壓、滑移。 　　產品圖1 　　當激振與沖擊幅度足夠大時 ,隔振器鋼絲繩各股之間發生內磨擦 ,并且與鋼絲繩運動方向相反 ,從而消耗大量的能量,衰減振動與沖擊強度;當振動的幅度較小時,鋼絲繩各股由于磨擦而擰在一起,不產生相對滑移,從而表現出良好的線彈性,保持系統的穩定,所以,鋼絲繩隔振器適應于振動與沖擊情況復雜多變的工況 ,其自適應能力特別強 ,能有效地避開強烈共振與沖擊，從而起到緩沖隔振的作用。 　　 　　二、產品結構 　　結構圖 　　JGX-2228D-1250B鋼絲繩隔振器是JGX-2228系列鋼絲繩隔振器中的一種，該型號由直徑22.2mm的不銹鋼鋼絲繩沿著上下兩個夾板繞制8圈而成，能夠承受的靜載荷為1250kg，具有耐腐蝕、耐沖擊、耐高低溫等性能，適用于機載、車載、艦載等電子、機械設備、計算機與儀器儀表的隔振緩沖，dao彈wei星的運載、導航與發射系統的安全防護以及高低溫、化xue污染等惡劣環境下機械、電子設備與設施的隔振緩沖等方面。 　　 　　三、安裝方式 　　安裝圖 　　A：通孔-沉孔 　　 　　B：沉孔-沉孔 　　 　　C：通孔-螺紋 　　 　　D：螺紋-螺紋 　　 　　E：螺紋-沉孔 　　 　　S：通孔-通孔 　　 　　四、應用介紹 　　應用圖2 　　其應用范圍包括并不于以下方面： 　　 　　1、機載、車載、艦載等電子、機械設備與儀器儀表的隔振緩沖 　　 　　2、發動機及各種動力機械的基礎彈性支承 　　 　　3、各類精密電子儀器、儀表、計算機和通訊器材的隔振緩沖 　　 　　4、D a o彈、wei星的運載、dao航與發射系統的安全防護 　　 　　5、重點基礎工程設施與建筑物的隔振抗震 　　 　　6、工程機械與通用機械的隔振、抗震與緩沖 　　 　　7、高低溫、化xue污染等惡劣環境下機械、電子設備與設施的隔振緩沖
