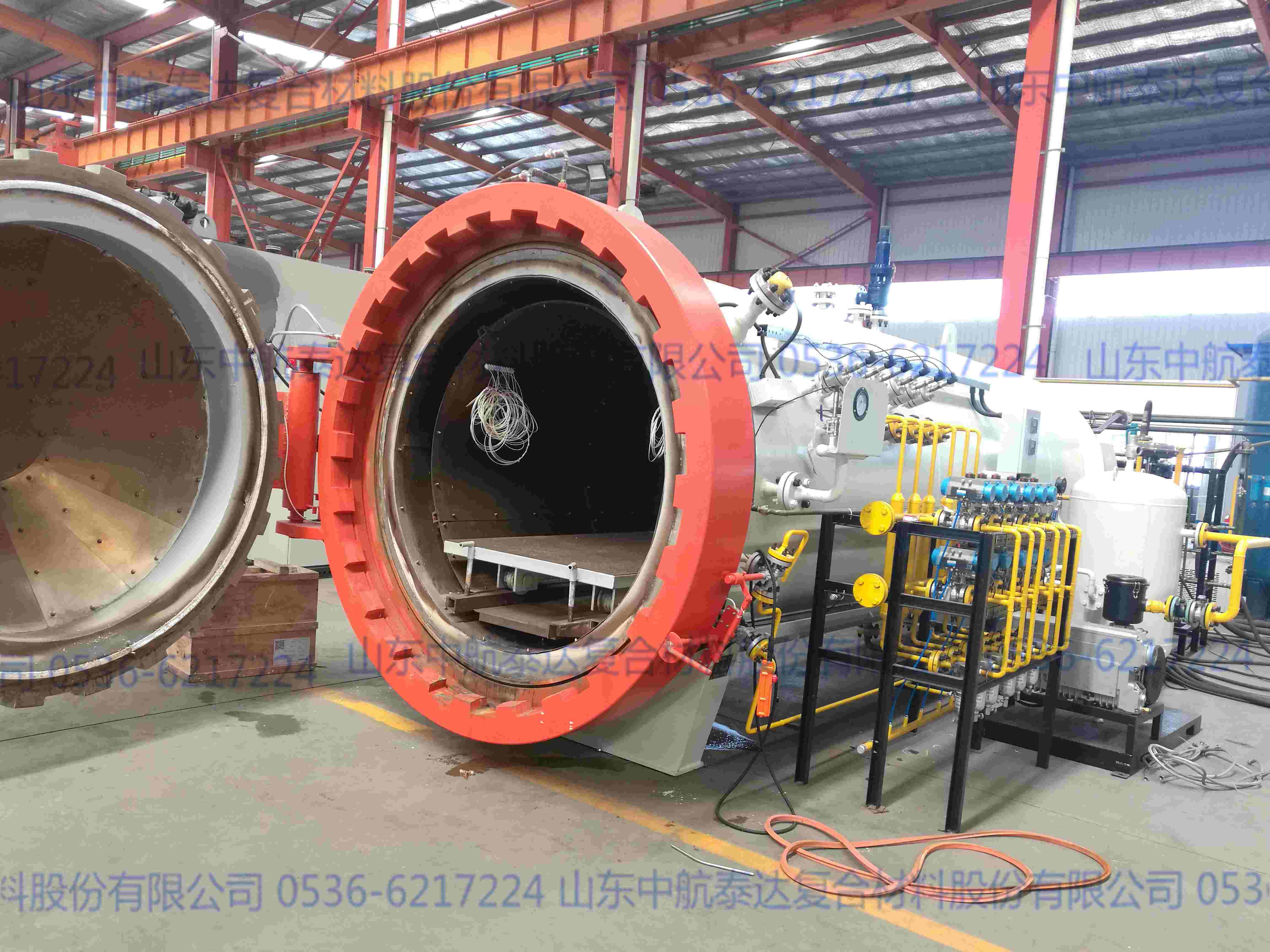

*熱壓罐 中航集團大型熱壓罐，山東中航泰達榮譽出品

No

主要運行技術參數

要求

1

尺寸

有效工作內徑

1500mm

工作長度

7500mm

設計壓力

1.0 MPa

工作壓力

0.8Mpa

平均升壓速率

0～0.05MPa/min，連續可調

平均降壓速率

0～0.1MPa/min，連續可調

保壓控制精度

±0.01MPa

壓力過沖

≤0.02MPa

工作溫度

150℃

設計溫度

180℃

平均升溫速率（空載）

0.1～3℃/min，連續可調

保溫控制精度

±1.5℃

罐內氣氛溫度均勻性

保溫段±2.0℃

溫沖（氣氛溫度）

≤5℃（控溫偶）

工件監測偶數量

8路

控溫偶數量

2路

4

真空

形式

抽測不分離

抽真空路數

8路

測真空路數

8路

真空度

≤ -0.098MPa（在20℃/1標準大氣壓下）

5

加熱方式

電加熱

溫度可調

6

保溫方式

內保溫

耐高溫硅酸鋁棉

7

控制方式

上位機（計算機）+PLC

計算核心在上位機，執行命令在PLC

8

工作介質

空氣

9

設備總功率

93 KW

主體設備:72KW  風機循環系統：15KW 真空系統：6KW

設備設計制造標準： GB150.1～150.4-2011《鋼制壓力容器》；

容器檢驗標準： 國家標準GB150.1～150.4-2011和TSG21-2016《固定式壓力容器安全技術監察規程》、NB/T 47042-2014《鋼制臥式容器》；

設備設計使用壽命:15年

No

項目

要求

1

材質

罐體材料和罐體頭部材料采用壓力容器鋼材(ASME標準)，罐門與罐口法蘭、罐尾接緣和電機過渡須選用整體鍛件加工。

2

罐體

顏色默認冰灰色，關鍵部位橘紅色；10個熱電偶通道，配置10接口插座板，內嵌在熱壓罐兩邊壁板內，并分別標號；

3

罐門

配備液壓快開門結構，公司已有快開門，故障時，能緊急手動控制；罐門密封采用耐高溫的V型充氣橡膠密封圈，備用一條。

4

周圍溫度

工作狀態下筒體溫度與環境溫度差不超過25℃，連接處不超過60℃，局部過橋除外

5

周圍噪音

排氣位置有消音裝置；距離罐體1m處，噪音＜75db。

No

項目

要求

1

監測偶

8路，美國OMEGA，耐高溫高壓，用于工件的測量偶；

2

控溫偶

2路，美國OMEGA，耐高溫高壓，用于爐溫測量偶；

3

加熱器

PLC比例控制，0~輸出，電源為三相五線制，380V±10％、50±1Hz。

4

保溫

內保溫，采用硅酸鋁折疊棉，不銹鋼護板。

No

項目

要求

1

壓力系統

提供壓力系統的配置，包括進氣閥、排氣閥、手動排氣閥、、壓力傳感器、壓力表、安全閥等

2

控制方式

進排氣通過PLC自動調節控制罐內壓力，達到工藝要求

3

排氣方式

排氣管路開口處位置滿足安全要求，配備，安全閥安裝于熱壓罐頂部

No

項目

要求

1

風機

高溫靜密封耐壓風冷電機，帶超溫監控；

2

風機轉速

風機轉速可根據熱壓罐內壓力和溫度自動調節；

3

導風設備

導風罩和導風筒采用S30408不銹鋼材料制作，為了維護方便，導風罩制作成可拆卸式

No

項目

要求

1

真空系統

真空泵、真空氣動閥門、真空緩沖罐、真空壓力表、真空變送器、真空過濾器、真空管路等

2

真空方式

抽測不分離；8路抽真空。

3

真空檢測

真空檢測在不同真空管路上獨立工作，并獨立通大氣；能進行真空自動泄漏測試

No

項目

要求

1

工作電壓

380V，50Hz，3相

2

控制電壓

AC220v 50Hz/DC 24V

No

項目

要求

1

控制系統

軟件能夠?qū)崿F(xiàn)對設備溫度、壓力的閉環PID控制；在PC上能實現所有的熱壓罐程序控制，包括真空控制、壓力控制、溫度控制、冷卻系統控制等；

2

監控主界面

顯示設備運轉狀態，程序執行狀態

3

各偶柱圖界面

顯示各個熱電偶的數據以及斷偶情況

4

布偶畫面

形象顯示偶在熱壓罐中布放在產品上的位置，供工藝員判斷產品的溫場均勻情況，對于大型產品固化過程的控制十分有用

5

實時曲線畫面

形象顯示工件的固化過程，及其與設定工藝之間的對比關系

6

真空操作

在自動運行程序是可以跟溫度、時間聯動實現抽真空，同時本軟件可實現抽測分離，手自動自由切換。抽真空管路和測真空管路的自由搭配

7

自動操作

可編寫工藝曲線，程序段數不受限制，可實現壓力、真空跟溫度值、時間關聯。在編寫工藝后，可通過仿真，進行程序糾錯

8

補償界面

在定期計量校驗時方便修正熱電偶的顯示值，提高控制精度

9

參數設置界面

該界面顯示經過提煉的熱壓罐的固有控制參數，向維修人員開放，通過調節其中的參數，可以修正因元器件老化而造成的熱壓罐功能失常

10

IO診斷界面

該界面向維修人員開放，方便檢查設備的IO故障。軟件編制了內部自檢程序，對開展維修十分有效，快捷準確發現設備故障點

11

提示界面

本軟件設置了較多的提示畫面，可以防止誤操作的發生

12

系統冗余

本公司控制系統可實現上位機+PLC完全冗余

No

項目

要求

1

溫度安全

超溫聲光報警，加熱停止；與程序運行、罐門開閉形成安全聯鎖。溫度恢復規定值，設備繼續正常運作。

2

壓力安全

超壓聲光報警，加壓停止，安全閥啟動；與程序運行、罐門開閉形成安全聯鎖；壓力恢復規定值，設備繼續正常運作；熱壓罐頂部安裝1個安全閥；罐內未恢復到常壓，罐門不能打開

3

真空安全

真空支路泄露聲光報警，切斷該支路真空閥門，并將該支路通大氣；

4

罐體安全

熱壓罐罐體接地

5

故障處理

所有安全系統均配備計算機顯示故障所在位置；保存故障內容及故障點；自動、手動關閉報警
