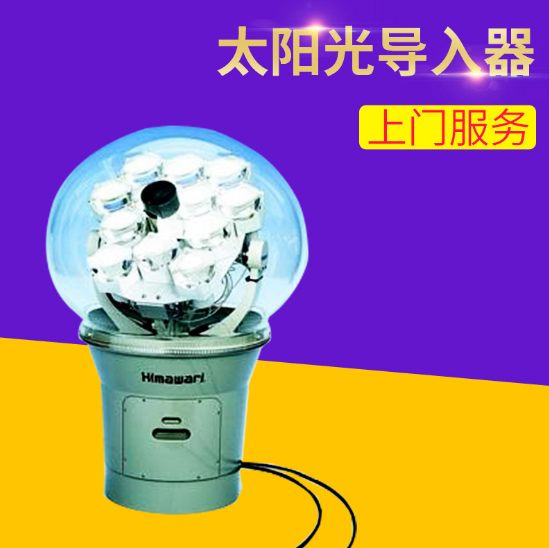

一、工作原理
室外的自然光線透過采光器,經由光導管傳輸至室內漫射裝置, 把自然光均勻地照射到室內任何需要光線的地方。


二、系統分解圖

三、系統各部分介紹
1.采光罩
P C采光罩:采用進口PC材料注塑加工而成,材料內添加UV材料,能隔絕紫外線;具有厚度均勻,表面平滑光亮、硬度高、耐摩擦、抗沖擊性好、具有防火性能、透光率高等優點.
PMMA采光罩:PMMA材料,厚度均勻(≧5mm)、透光率高可達90%以上,外觀美觀;

2.防雨裝置
防雨裝置:精鑄鋁防雨裝置:采用精鑄鋁件,耐沖擊,強度高,牢固美觀。 (顏色可根據客戶要求噴塑)
3.導光裝置
導光裝置主要由光導管與彎管組成,光導管是由特殊材質制作的,具有反射和會聚日光的作用。

4.漫反射器
漫射器采用國外新的高透光率高擴散性的材料制作而成.外型美觀、透光性強,光線柔和不產生眩光.封閉結構防灰塵和飛蟲進入,并具有好的隔熱和隔音功能。
四、光導照明輔助功能截光裝置
1.增加對早晚太陽光的利用。
2.增光裝置懸挑安裝對采光器采集其背面的自然光,基本無影響。
五、采光裝置材質性能表


光導管材料構成示意圖
從圖中可以看出自然光線在紅色和綠色的光導管材料中傳輸時,全反射率高且相對很穩定。
現在國內外普遍使用的光導管材料反射率主要在0.92~0.99之間,但是光在不同反射率材料的光導管內傳輸時,其傳輸效果是不一樣的.如圖,經過N次反射后,反射率高的光強剩余量大;所以選擇高反射率的材料制作光導管與彎管,其傳輸效率相對比較高。
漫射材料性能參數
六、系統安裝圖


光導照明系統保溫安裝示意圖
無論建筑結構形式如何,都有合適的安裝方式。
.............................................................................................................................................................................................................
