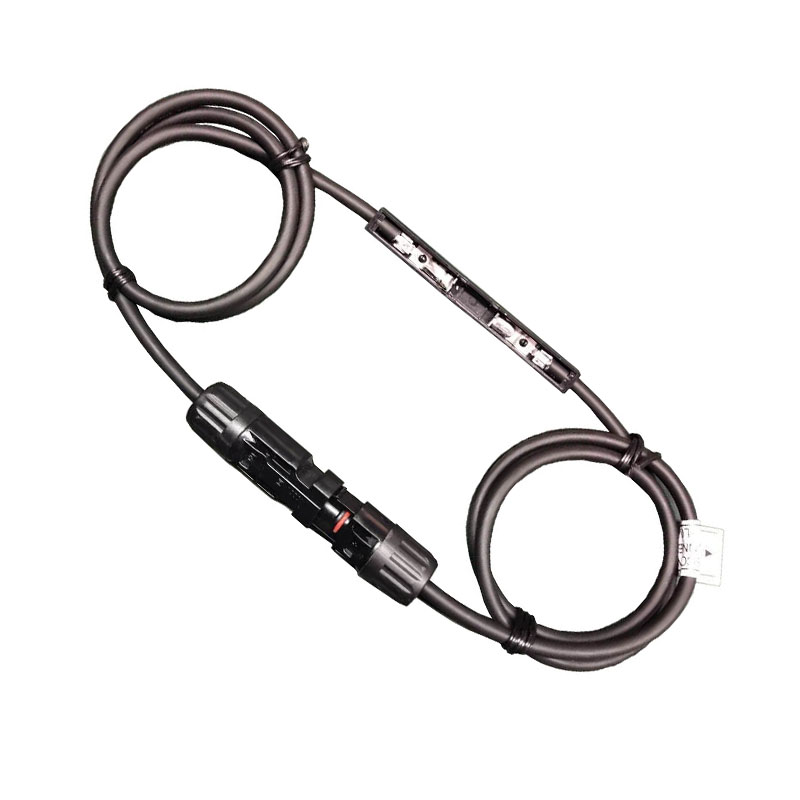

長條型 超薄非晶硅BIPV接線盒可以接2.5平方線纜帶MC4連接器

       深圳市威立德光伏有限公司是五三零新政后太陽能光伏連接方案和服務的供應商，是以光伏連接器（MC4?H4)、逆變器直流端子、太陽能電池接線盒、光伏電纜的研發、銷售、進出口為一體的企業。公司致力于技術創新、不忘初心、勇于變革 ，并有多年從事光伏行業的技術研發團隊。

        公司全員齊心協力、誠信守信、專注本業、掌握趨勢、以追求公司之永續經營！

各產品標準規格：

光伏接線盒測試：

標識耐久性：施加5N的力，擦拭警示標示10次，印字清晰無損傷；

電纜拉力測試：對線纜施加30N拉力、1S、50次要求，位移不大于2MM；

電纜扭力測試：對線纜施加0.1NM的扭力，持 續時間為1min,要求轉過角度不大于45度；

線纜拉脫強度：線纜與接線盒的拉脫力大于等于420N，位移小于等于3mm,且不能出現功能性損壞；

二極管測試：正向壓降小于0.5V

            反向擊穿電壓大于等于45V

            反向漏電流小于等于0.15mA

            結溫測試，通入額定電流，二極管結溫小于等于200攝氏度，接線盒設有損壞現象；

            反向壓降小于0.55V

            反向擊穿電壓大于等于45V

            反向漏電流小于等于0.1mA

            結溫測試是通入額定電流，二極管結溫小于等于200攝氏度，接線盒內沒有損壞現象；

光伏連接器測試：

拉力測試：對線纜施加 60N 拉力，要求位移不大于 3mm

扭力測試：對線纜施加 0.1Nm 的扭力，要求轉過角度不大于 30 度

機械強度沖擊:將耦合在一起的接插件置于 750mm 高處，低落 8 次，每次轉向 45 度后，電氣強度及絕緣不能受到減弱

連接器與鎖緊螺母的扭矩力：連接器鎖緊方向扭矩力為 2-4N.m

連接器互鎖要有效性:以 10N/s 的速度，對連接器施加 80N 力，保持 15s，求不能有功能上的損壞出現

金屬芯壓接強度:壓接后金屬芯與線纜的拉力應≥310N

金屬芯卡接力:不鎖緊螺母金屬芯與止退環的卡接力≥80N，止退環不能被拔出

機械操作:進行 100 次正常插拔測試結束后,應無任何影響功能和安全的損壞

符合防護等級 IP67
