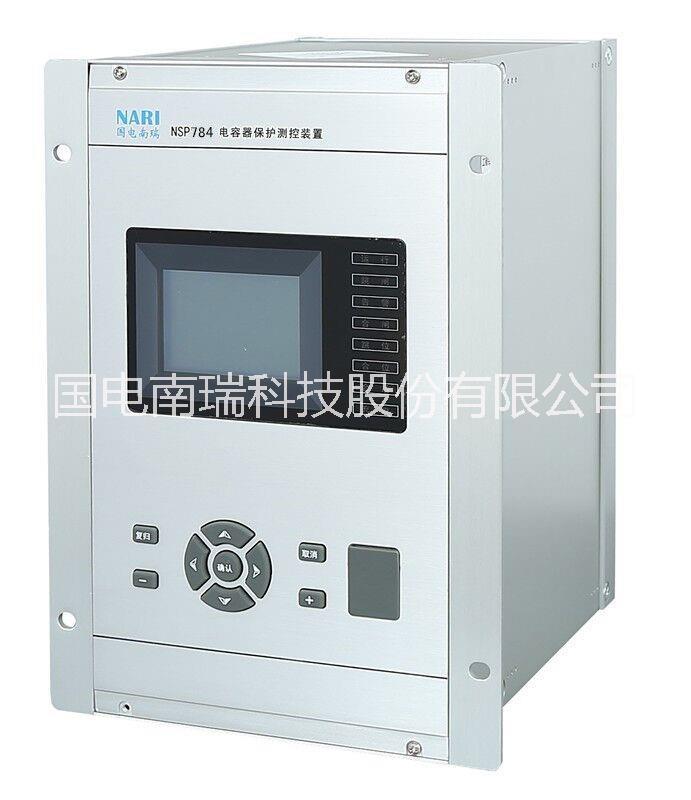

國電南瑞NSP782 電容器保護測控裝置

應用范圍

NSP782 電容器保護測控裝置適用于 110kV 以下電壓等級的電容器保護測控裝置，既可分散安裝到開關柜、又可采用集中組屏的方式安裝在控制室。

保護功能

1) 過電流保護（2 個定時限+1 個反時限）

2) 零序過電流保護（2 個定時限+1 個反時限）

3) 過電壓保護

4) 低電壓保護

5) 不平衡電流保護

6) 不平衡電壓保護

7) 母線 PT 斷線告警

8) 控回斷線告警

9) 獨立的操作回路

10) 故障錄波

注：根據(jù)電容器接線模式的不同，可以選擇不同的交流插件來實現(xiàn) 3 路不平衡電流保護，或 3 路不平衡電壓保護，或不平衡電流電壓保護各 1 路這 3 種方式。

測控功能

1) 遙測：Ua、Ub、Uc、Uab、Ubc、Uca、Ia、Ib、Ic、P、Q、F、COS、3I0 等基本量；

2) 遙信：當?shù)剡b信：42 路，可通過改變擴展板擴展到 58 路；

3) 遙控：默認 1 組固定為斷路器分/合閘，另 1 組可用于對刀閘的控制，可通過改變擴展板最多可支持 6 組硬接點遙控。

輔助功能

n 自檢功能

n 直流掉電告警

n 硬件回路在線檢測

n 事件記錄包括 512 次開入變位, 512 次自檢和 512 次操作

n 擾動記錄包括 120 次故障和 120 次故障錄波（擾動記錄格式同的 COMTRADE 文件兼容）

n 支持多種對時方式：分脈沖（1PPM），秒脈沖（1PPS）， IRIG-B 碼和 IEC61588 網(wǎng)絡對時

主要保護技術指標

電流定值誤差： ≤2.5%或 0.02In 中較大者

電壓定值誤差： ≤2.5%或 0.01Un 中較大者

方向誤差精度： ≤3°

時間誤差精度 ≤±35 ms （整定延時在 0～1s 時）

≤±2.5%（整定延時>1s 時）

主要測控技術指標

電流測量范圍 0.02~6A

電壓測量范圍 0.5~120V

電流和電壓精度 0.2 級

有功和無功精度 0.5 級

功率因數(shù)精度 0.5 級

頻率測量誤差 ≤0.01Hz

遙測刷新時間 ≤1S

溫度影響誤差 ≤0.5％

事件順序記錄（SOE）分辨率 ≤1ms
