鋼結構基本原理教學試驗系統

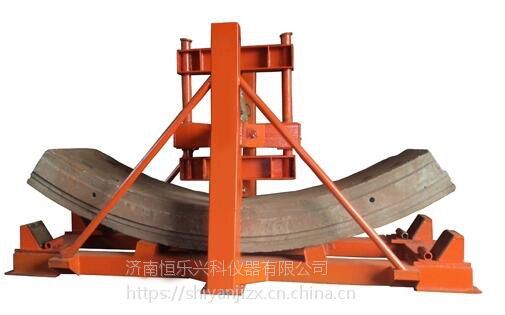

HLFLJ—500KN  鋼結構基本原理教學試驗系統

濟南恒樂興科儀器有限公司

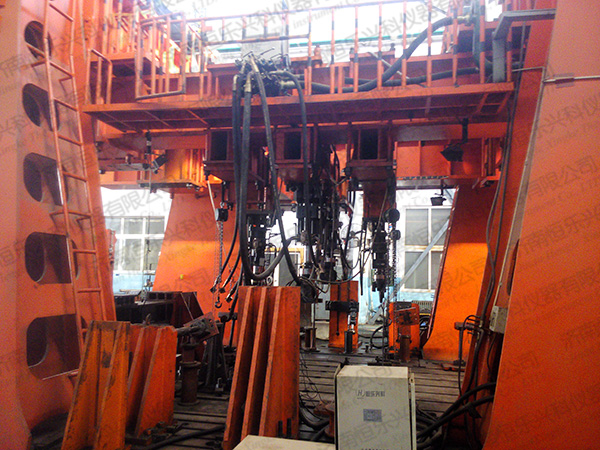

結構工程疲勞試驗系統

一、簡介：

    500kN鋼結構基本原理實驗教學試驗系統主要用于力學加載試驗和土木工程相關專業科研試驗，可方便對墻體、混凝土梁，鋼結構桁架等構件進行力學性能試驗，也可進行柱類、梁類、桁架類、框架類、節點類試驗。普遍應用于構件的靜態力學性能試驗，包括拉伸、壓縮、彎曲、低周疲勞等試驗。采用自平衡設計理念，安裝時無需反力地槽。

     鋼結構基本原理實驗教學平臺的教學目的在于使學生通過實驗加深對鋼結構基本概念和基本理論的理解，對鋼構件和桿結構圖連接的實驗技能進行訓練，同時培養學生的創新意識。課程包括認知實驗和設計實驗。

二、 鋼結構基本原理教學試驗系統-大學反力架

-方案描述

500kN反力架加載系統主要由自平衡門式反力架、手動加壓泵站、分離式千斤頂、壓力傳感器、位移傳感器、分載粱、鉸支座、萬向球鉸、力值顯示器、高壓油管、高強螺栓、虛擬仿真軟件、靜態數據采集儀、工具箱等其它必要的附件等組成。

三、自平衡反力架-鋼結構基本原理教學試驗系統-大學反力架

1. 反力架主體采用裝配鋼構形式，材料選用Q345結構鋼。

2. 采用自平衡設計理念，無需反力地槽?？伸`活安裝于普通混凝土地面，

3. 龍門架縱橫梁上布置有對稱吊耳；升降調整采用起重機吊裝方式調整；

4. 活動梁采用鉸制螺栓固定式結構（立柱孔配鉸），保證縱橫梁的水平精度及試驗過程中橫梁保持鎖止不動；龍門框架安裝在地面，采用膨脹螺栓固定。

5. 負荷傳感器安裝在油缸下端面，用于測量試驗負荷。負荷傳感器采用高精度柱式拉壓力傳感器。

6. 設計推力500kN，過載能力180%

四、結構工程梁柱教學試驗系統

1、300kN構工程梁柱教學試驗系統主要用于力學加載試驗和土木工程相關專業科研試驗，可方便對墻體、混凝土梁，鋼結構桁架等構件進行力學性能試驗，也可進行柱類、梁類、桁架類、框架類、節點類試驗。

2、反力架內部?jī)舾叨?.4m，立柱內部?jī)糸g距2m；加載橫梁與基座設計承載力大于300kN；橫梁截面高度不小于300mm，均布豎肋；基座頂部預留兩排安裝孔；鋼構表面涂刷防銹漆。

標配短柱承臺2個，承臺高度500mm，承臺下端板預留與基座連接接口。

五、鋼筋混凝土梁虛擬受彎試驗系統

1. 該系統在同一個界面內分為三個部分：鋼筋混凝土短柱受壓實驗、鋼筋混凝土梁正截面純彎實驗、HT型截面鋼結構柱受壓實驗。

2. 該系統包含試驗原理介紹、經典試件制作演示、試驗加載演示、對應數據及曲線展示；

3. 鋼筋混凝土梁正截面純彎實驗，可設置超筋梁、適筋梁、少筋梁，并展現出不同的破壞效果?？稍O(shè)置截面（形狀、尺寸）、配筋率（縱筋、箍筋）、鋼筋直徑、鋼筋牌號、混凝土強度等參數。并展現出不同的破壞效果。

4. 鋼筋混凝土短柱受壓實驗，可設置不同截面（形狀、尺寸）、偏心距、配筋率（縱筋、箍筋）、鋼筋直徑、鋼筋牌號、混凝土強度等參數。并展現出不同的破壞效果。

5. HT型截面鋼結構柱受壓實驗，可選擇H型或T型截面，可設置形狀、尺寸、試件長度、高度、寬度，等參數，并展現出不同的破壞效果。

6. 可展現黏貼應變片的詳細過程，包括：砂紙打磨、酒精清洗、涂抹502膠水、黏貼應變片、混凝土澆筑、放置位移計等。

7. 在加載界面可曲線顯示力值加載過程。

8. 試驗場景支持360°自由漫游，可多角度觀察試驗設備及零件；

    鋼結構基本原理教學試驗系統-大學反力架

    濟南恒樂興科儀器有限公司是一家專業開發研制各類力學試驗機的，是的材料檢測設備生產商。濟南恒樂興科儀器有限公司具有強大的技術研發設計能力，擁有眾多長期從事試驗機研究設計的技術工程師，對材料結構、液壓系統、精密加工、電氣自動化、精密測量、自動控制等技術分類深入研究，自主掌握核心技術，強力支撐了的產品。在材料力學檢測領域，與國內高校的、中科院院士合作，共同致力于提高中國制造的產品質量！為中國制造向國際化邁進做出應有的貢獻！

反力架

簡支梁反力框架試驗系統-多功能加載裝置

1000kN簡支梁試驗系統-

C型反力架

懸臂梁試驗加載系統-

結構工程教學試驗系統

鋼桁架靜載荷實驗系統

結構工程擬靜力加載系統

自反力組合式加載反力框架

濟南恒樂興科儀器有限公司

 一、結構工程教學實驗系統

主要功能：本設備采用自反力結構（適用于沒有建設反力地基的臨時實驗室），主要用于結構試驗教學，在加載框架內能夠進行鋼筋混凝土簡支梁試驗、鋼桁架靜荷載試驗。

1).    梁的靜載荷實驗系統

?  配置原則：一共配備4套系統，可以滿足一個班（分為6個組，每組6個人）同時進行教學實驗（其中兩個組進行鋼桁架試驗）

?  組成：

加載框架（如圖1所示）、手動泵站、千斤頂、負荷傳感器、試驗附具、靜態應變儀。

多功能加載裝置

簡支梁反力架試驗系統-多功能加載裝置

?  工作原理：

手動控制泵站壓力通過千斤頂給被測梁加載，負荷傳感器和應變片信號傳送到靜態應變儀上，A/D轉換后傳給計算機進行數據處理，繪制力-應變曲線。

?  主要技術指標

l  試驗力：100kN

l  加載框架高度：2220mm

l  被測梁支點間距：1200mm

l  手動泵站低壓排量為12.5ml/次，高壓流量為2.3ml/次，低壓壓力1Mpa，高壓壓力35Mpa。

l  單向油壓千斤頂輸出壓力為10噸，行程150mm。

l  每組加載框架配備兩個試樣支座、一根分配梁以及保護裝置

l  每套系統配一臺24點靜態應變儀

二、鋼桁架靜載荷實驗系統。

?  組成：

加載框架、手動泵6套、千斤頂6個、負荷傳感器6只、試驗附具、鋼桁架試樣2套、靜態應變儀2臺。

因?yàn)橐粋€(gè)臺架內有兩套鋼桁架，所以可以滿足兩個組同時進行試驗。

?  主要技術指標：

l  鋼桁架尺寸（長*寬*高）：3000*1200*1600

l  試驗力：100kN

l  加載框架高度：2220mm

l  被測梁支點間距：1200mm

l  手動泵站低壓排量為12.5ml/次，高壓流量為2.3ml/次，低壓壓力1Mpa，高壓壓力35Mpa。

l  單向油壓千斤頂輸出壓力為10噸，行程150mm。

l  每套系統配2臺24點靜態應變儀

      靜態應變儀

每臺測點個數：24

采樣頻率：1s/點，采樣一遍(24點)需要24s

數據顯示：自帶顯示屏（顯示當前數據，無記錄存儲功能。）

數據輸出：可以USB線接計算機，需要分析軟件。

三、結構工程擬靜力加載系統

該系統可以分成兩個部分完成：基本教學實驗系統設施的建設和反力槽和反力墻的建設。本部分主要用于結構工程科研試驗，也可以用于教學演示試驗，具有電液伺服自動控制擬靜力/擬動力加載功能，可以完成梁、柱、節點、框架等典型結構的科研或教學試驗。多套框架組合，可以完成復雜的科研試驗。

該系統組成：

組合式加載框架、50噸電液伺服擬靜力加載作動器、電液伺服油源、POP-PI單通道控制器、試驗附具、靜態應變儀。

因?yàn)闆](méi)有建設反力槽道，所以只能采用自反力結構，但上述加載框架保留了與反力槽道連接的結構，因此，如果將來的實驗室建好了反力槽道，還可以繼續使用。
