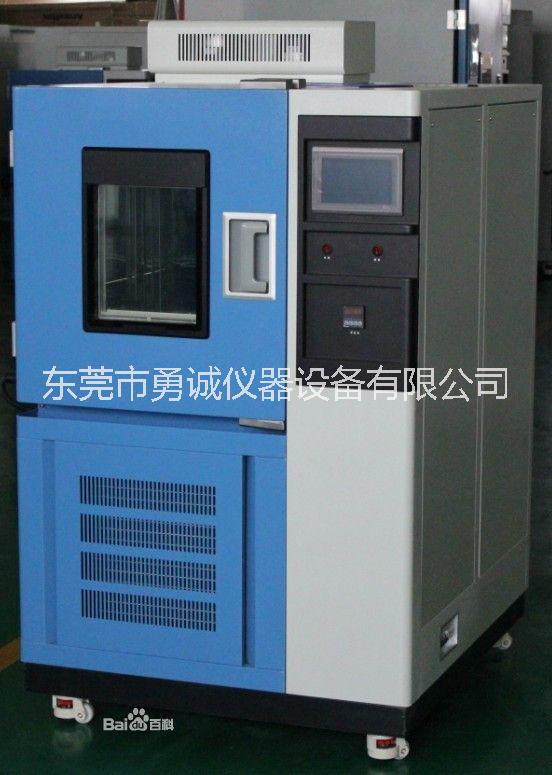

電池強制內部短路試驗機

一、產品概述 單電池強制內部短路試驗臺是便攜式電子設備用鋰離子電池的單電池即電池組的安全試驗方面的設備，它是按日本工業標準的JISC8714：2007? 5.5條款的試驗要求設計制作。? 二、產品性能結構及控制指標： A、1、高低溫試驗箱：外箱材質；優質冷軋鋼板酸洗后靜電噴涂箱體材質 ，內箱膽：由SUS304不銹鋼制成。 ?? 內部尺寸為H700×W700×D600mm；溫度控制范圍為10～60°C，溫度偏差±2°C；具有防火、排風功能(試驗完成后排廢氣)及防火觀察窗口。箱底萬向腳輪四只；箱內照明燈光配備一盞。箱體左側測試引線孔一個（50mm）。 ?? 2、溫度控制器：TIME880彩色液晶程序式觸摸屏控制，人機對話操作界面，設定溫度、工作時間；簡易方便；精度高，穩定性好，精久耐用。 B、1、壓力、電池電壓測試系統：根據要求定做機臺深300*寬500*高650的壓力工裝臺。采用鋁合金板材和冷板加工。靜電噴涂，烤漆，可達溫度150°；耐腐蝕。 2、傳動部位：伺服減速機，伺服馬達，光桿導柱，T形牙桿同步皮帶等配件。 3、壓力工裝：采用不銹鋼制做而成，壓頭為10mm*10mm的壓力工裝。電池強制短路夾具，可根據電池大小調整。采用三菱PLC，PLC模塊，臺灣威綸TK6070觸摸屏，信號放大器控制信號輸出（電壓下降信號和施壓壓力信號）；通過人工操作觸摸屏設定來完成對試驗的要求。 4、施壓速度：0.1mm/S（設定范圍：0-300mm/s），誤差：±5%； 5、壓力范圍：0—1000N誤差±1％? 分辨率1N；時間設定：0—9999H 任選 6、施壓行程：0～50mm（產品表面到壓頭底部）；試驗總施壓行程：0-300mm。 7、電池電壓測試要求：電池電壓范圍：0—9999MV? 誤差±1％ 分辨率1MV。 C、 電池電壓信號控制及施壓功能：可在觸摸屏上任意設定電池電壓范圍、下降的電池電壓范圍和施壓的壓力，當示值達到設定的任意一個值（下降電壓50mV或者施壓的壓力800N、方形單電池,施壓達到400N時)，設備壓力保持30S后解除施加的壓力）機器自動停止，施壓工裝停止不動開始計時，當設定時間到達時施壓工裝自動反回停止在原始狀態。 1、電池電壓測試和壓力工裝臺放在高低溫箱內完成試驗。 控制方式 ：溫度控制觸摸屏；電池電壓信號控制及施壓功能控制觸摸屏分別控制。 2、可直接觀看行程、電壓、壓力、工作時間及產品試驗過程中的變化情況。 3、壓力單位：N? Kgf? Ib? 可任選 4、動力源：750W東元電機伺服系統提供；（比步進電機穩定）。 5、本系統工作電壓：380V±10%，50Hz±2Hz。 6、電池試驗治具：橡膠（NBR,邊10mm、厚2mm），基（acryl,邊5mm，厚2mm）各一塊。
