UQK-75-100G液位傳感器顯示控制儀



概要

UQK-75系列液位傳感器顯示控制儀，能廣泛使用于電力、煉油、化工、造紙、食品、建筑及污水處理等行業。能對開口、密閉容器或地下池槽里的介質液位在儀表控制室內進行顯示、報警和控制。被測介質可為水、油、酸、堿、工業污水等導電及非導電體，并能克服液體的泡沫所造成的假液位的引響。
防腐型傳感器對強腐蝕性介質有極好有極好的抗腐蝕性能，防爆型控制儀可應用于易爆的場合(隔爆型，防爆標志:dIIBT4)?？刂苾x的顯示表從顯示方式、外形尺寸、控制功能等方面有多種型號供用戶選擇。

   UQK-75系列液位變送器顯示控制儀由傳感器和轉換器兩部分組成。其中傳感器部分通過磁浮子將液位的變化轉換為電壓的變化，而轉換器部分則將傳感器的電壓信號轉換成標準模擬信號輸出。該變送器既可獨立地工作于二線制或三線制方式，又可與我公司的UQK-75-100系列顯示儀表或計算機（包括多單片機系統）構成一個控制系統進行控制。

   UQK-75-100系列液位變送器顯示控制儀可現場設定、現場控制，也可在控制室內由計算機通過串行通訊進行遠程設定與控制，并可就地數字顯示液位的測試值。在對液位測量時，既可以百分比顯示，也可直接顯示被測液位的高度或液體的體積、重量等。

型號




型號舉例：
1.      UQK-75-100G-1D        1支
表示UQK-75系列液位變送器1支，檢測點數為100點，材質為不銹鋼，有就地顯示。
若需配UQK系列顯示表，則應寫為
1.      UQK-75-100G-1D        1支
UQK-100A                      1臺
表示還需配單光柱顯示的UQK系列顯示表1臺。


主要技術性能

1.產品標準
Q/320621GJ07-1997

2.測量范圍                 （參見表1與圖1）
S型：                          ≤2m
G(B)型、F(B)型：     ≤6m
GX型：                      ≤1.5m
3.工作條件
介質溫度：
S型                         －5～+45℃
G型、F型             －40～＋150℃
GB型、FB型        －20～＋130℃
工作環境溫度：
S型                         －5～+45℃
G型、F型             －40～+85℃
B型：                    －20～40℃
工作壓力：
G型                        0.6MPa
F型                         0.25MPa
S型                         常壓
被測介質比重：         ＞0.7
被測介質粘度：         ＜1.25St
工作電源：              DC.24V
或220VAC ±15%，頻率50Hz ±5%
4.就地顯示
液晶4位顯示，顯示值為9999
顯示精度：                 ±0.5LSB
5.控制性能
設定                            全量程數字設定
報警輸出                     繼電器觸點輸出
觸點容量                     220V AC 5A       30V DC 5A
觸點形式                     常開
6.轉換器誤差
不大于0.5％
7.信號輸出
l      電壓輸出
1～5V電壓輸出：                                 ≥10KΩ
0～5V電壓輸出：                                 ≥10KΩ
8.負載能力

l      電流輸出（參見圖3）

a)       24V.DC供電的有就地顯示型

4～20mA電流輸出（二線制)：  ≤500Ω

0～10m電流輸出：                     ≤1KΩ

b)      220V.AC供電型以及24V.DC供電的無就地顯示型

4～20mA電流輸出（二線制）：≤600Ω

0～10m電流輸出：                     ≤1.0KΩ

9.通訊輸出
通訊方式                     串行通訊，全雙工
波特率                         300～9600bp/s
10.防爆性能
防爆類型：                 本安型（只有GB、FB型）
關聯設備：                 須配LB830S齊納安全柵
防爆標志：                 ExibⅡBT3～T6
防爆標準：                 GB3836.1-83、GB3836.4-83
合格證號：                 GYB98407

安裝與接線

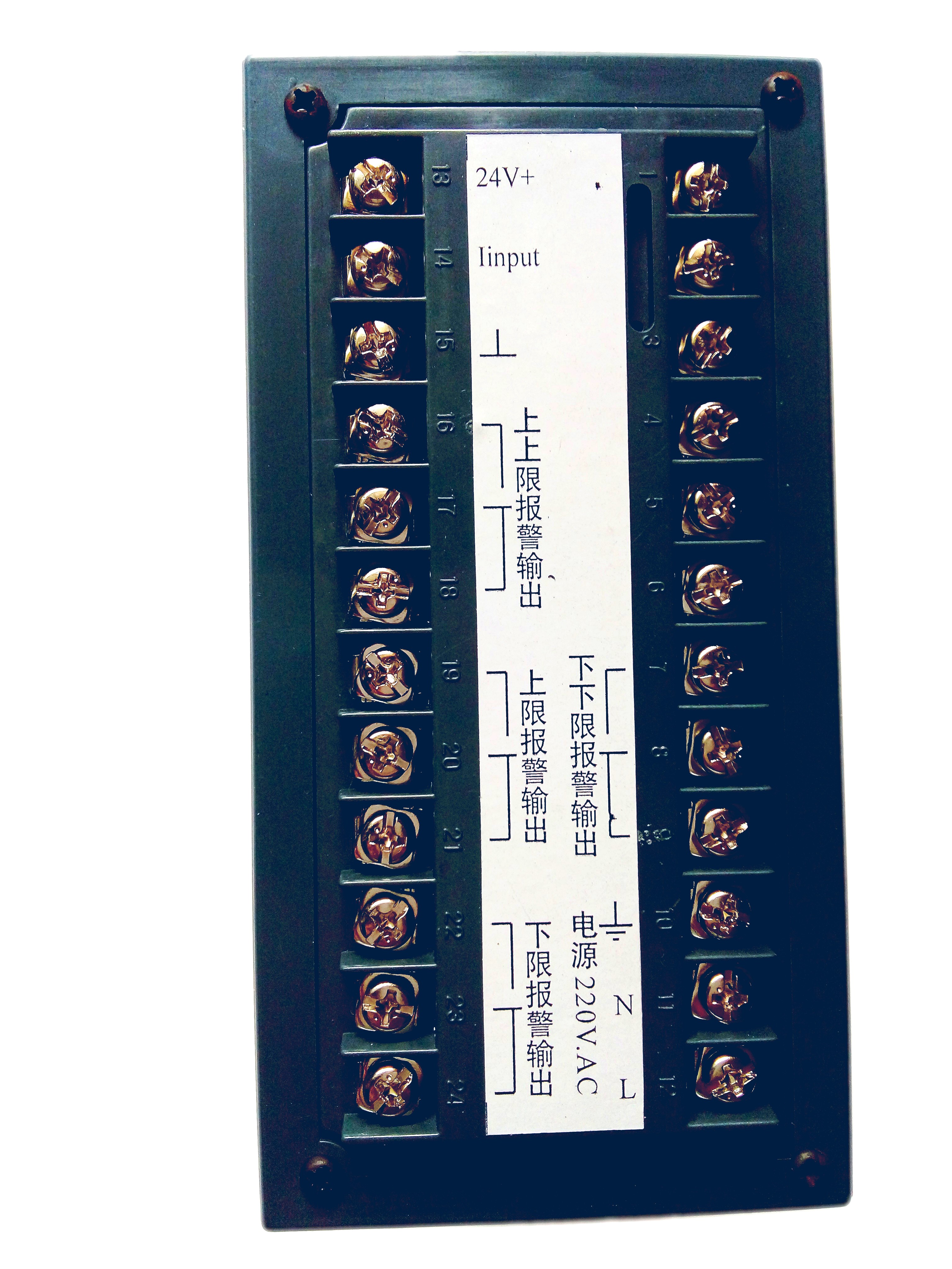

1         控制器的外形見圖1、安裝圖見圖2及表1，接線圖見圖5。
2         傳感器裝在被測容器上，其安裝方式如圖2所示。
3         檢測管與安裝法蘭間用YS250-F6×6盤根填滿后再用壓緊螺塞緊固。盤根隨附在傳感器上。
4         傳感器與顯示儀表或其它設備（如計算機）之間的連接線不能與交流電源線同路敷設，因為感應交流電會影響指示甚至損壞儀表。同時為了避免干擾信號，盡可能使用屏蔽電纜或在鐵管內敷設。
5         由于受運輸長度限制，傳感器總長度超過2m左右時，須分成若干段，每段為2米。安裝時由用戶自行焊接。焊接后須將焊縫銼平整，并做水壓試驗（Pg.＜0.6MPa）當確定不漏時方可使用。F型的傳感器,還須將隨箱來的整根F46外套管套上并固定。
6         防爆型產品的注意事項：
1)     變送器外殼設有接地端子，在安裝使用時必須可靠接地。
2)     變送器與關聯設備B830S型安全柵的連接必須按圖4連接。
3)     現場安裝與電纜布線環境盡可能排除外界電磁干擾的影響，使電纜的分布參數在0.04mF/2mH以內。
4)     安全柵的安裝必須遵守安全柵的使用說明書。
5)     變送器的安裝、使用及維修應嚴格按照《中華人民共和國防爆危險場所電器安全規程》（試行）的有關規定。

訂貨須知

1 寫明液位變送器的規格、型號、數量。
2 傳感器的材質及H、L₁、L₂的數據。工作介質、工作壓力、工作溫度、要否帶安裝法蘭。
3         若為顯示型的變送器，需注明顯示內容，若無要求，則按百分比（%）顯示。
4         所配顯示表的型號、顯示的顏色
