測溫貼片變色測溫紙感溫貼示溫片 測溫貼片變色測溫紙

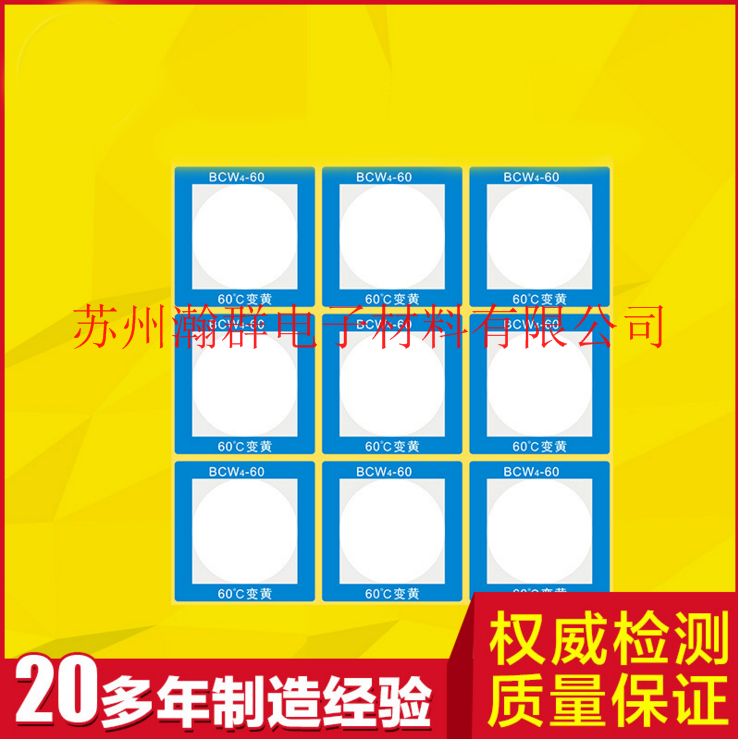

反光顯示型變色測溫貼片 使 用 說 明 書 一、變色測溫貼片的性能與用途 BCW系列反光顯示型變色測溫貼片具有獨特的變色示溫、反光顯示及溫度記錄功能，自身帶有壓敏膠，應用于變電所母線的連接部位，也可貼在母線與設備接線端子的連接處及隔離開關的觸頭上，還可貼在變壓器、電容器、電機等電氣設備的外殼上，用來監視母線連接處及電氣設備外殼的溫度。一旦監溫部位溫度達到或超過測溫貼片的額定溫度，變色測溫貼片立即變色，并在測溫貼片上顯示該處超溫的數字，尤其是在夜間，該測溫貼片具有反光顯示功能。無論是白天還是夜間，都很容易被人在巡視中發現監溫部位溫度升高的狀況，從而找出故障隱患，防止事故的發生。 如果監溫部位因溫度過高造成測溫貼片超溫變色，冷卻下來后測溫貼片并不恢復原來的白色，呈記錄狀態。為了尊重變電部門多年來養成的顏色習慣，本公司生產的反光顯示型變色測溫貼片超溫后顏色變化如下：60℃貼片由白色變黃色，70℃貼片由白色變綠色，80℃貼片由白色變紅色，90℃貼片由白色變黑色，100℃貼片由白色變藍色?？朔瞬煌~定溫度的貼片變色后為同一種顏色，容易產生混淆的不足。 二、變色測溫貼片生產工藝和工作原理 變色測溫貼片是由底膠，印有圖案的基材，相應度的白色水性示溫材料和表面保護膜組成的。當測試點的溫度達到或超過相應度時，白色水性示溫材料就會快速變成無色透明狀，顯示出底部基材的顏色和圖案了，使用者只要發現該測溫貼片顏色有變化，就可以判斷出這點曾經產生高溫過。 三、變色測溫貼片的種類及特性 1.BCW系列反光顯示型變色測溫貼片基本型號及特性見表1。 2.特殊需要可根據客戶要求制作，如制作不同額定溫度、不同超溫顏色、不同規格的變色測溫貼片。 3.變色測溫貼片變色溫度與額定溫度的誤差為±2℃。 四、變色測溫貼片的使用方法 1.BCW系列反光顯示型變色測溫貼片呈標簽形式，只要選擇適當額定溫度的變色測溫貼片，可直接粘貼在母線接頭、刀閘開關、變壓器外殼等需要監視溫度的部位。測溫貼片粘貼部位應平整、清潔、干燥，用砂紙打磨去除氧化膜及粗糙面，粘貼時要用力摁牢。 2.使用時如欲知道監溫部位溫度逐漸上升的情況，可粘貼兩片以上不同額定溫度的變色測溫貼片，亦可使用BCW-678型、BCW-789型(每片中含三種額定溫度)貼片。 3.注意事項：粘貼變色測溫貼片需在母線或其它監溫部位無電時進行，并須遵守安全規程。如要帶電粘貼測溫貼片，必須用相應等級的絕緣棒輔助粘貼。 五、變色測溫貼片的貯存與使用壽命 1. 變色測溫貼片貯存于室內常溫下即可，其無毒、無味、對皮膚無刺激，要遠離熱源(如 暖氣片、電爐等)。 2.由于考慮到變色測溫貼片使用現場的復雜性，當變色測溫貼片貼在監溫部位后，在正常溫度、正常環境下使用，且保持白色未超溫，室內可用4年，室外至少可用2年。已超溫變色的貼片應隨檢修及時更換。 表1 BCW系列反光顯示型變色測溫貼片基本型號及特性 型 號 規 格 額定溫度 顏色變化 產 品 特 點 BCW1-50 25×21mm 50℃ 白色→黑色 單一溫度，小片，顯示超溫?cái)?shù)字，反光顯示，防污，防水，有保護膜，有記錄功能 BCW1—60 25×21mm 60℃ 白色→黃色 BCW1—70 25×21mm 70℃ 白色→綠色 BCW1—80 25×21mm 80℃ 白色→紅色 BCW1—90 25×21mm 90℃ 白色→黑色 BCW1—100 25×21mm 100℃ 白色→藍色 BCW1—110 25×21mm 110℃ 白色→橙色 BCW2—60 30×26mm 60℃ 白色→黃色 單一溫度，中等大小，顯示超溫?cái)?shù)字，反光顯示，防污，防水，有保護膜，有記錄功能 BCW2—70 30×26mm 70℃ 白色→綠色 BCW2—80 30×26mm 80℃ 白色→紅色 BCW2—90 30×26mm 90℃ 白色→黑色 BCW2—100 30×26mm 100℃ 白色→藍色 BCW3—60 25×40mm 60℃ 白色→黃色 單一溫度，醒目，顯示超溫?cái)?shù)字，反光顯示，防污，防水，有保護膜，有記錄功能 BCW3—70 25×40mm 70℃ 白色→綠色 BCW3—80 25×40mm 80℃ 白色→紅色 BCW3—90 25×40mm 90℃ 白色→黑色 BCW3—100 25×40mm 100℃ 白色→藍色 BCW4—60 40×40mm 60℃ 白色→黃色 單一溫度，醒目，顯示超溫?cái)?shù)字，反光顯示，防污，防水,有保護膜，有記錄功能 BCW4—70 40×40mm 70℃ 白色→綠色 BCW4—80 40×40mm 80℃ 白色→紅色 BCW4—90 40×40mm 90℃ 白色→黑色 BCW4—100 40×40mm 100℃ 白色→藍色 BCW—678 25×54mm 60℃ 70℃ 80℃ 60℃白色→黃色 70℃白色→綠色 80℃白色→紅色 每片含三種溫度，顯示超溫?cái)?shù)字，反光顯示，防污，防水，有保護膜，有記錄功能 BCW1—678 14×42mm BCW2—678 37×32mm BCW—789 25×54mm 70℃ 80℃ 90℃ 70℃白色→綠色 80℃白色→紅色 90℃白色→黑色
