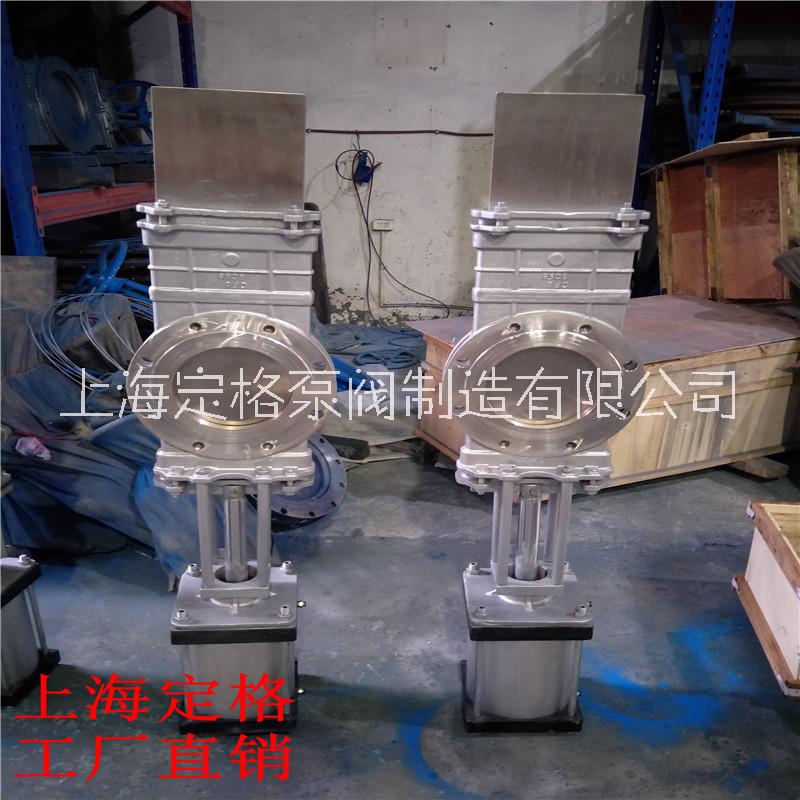

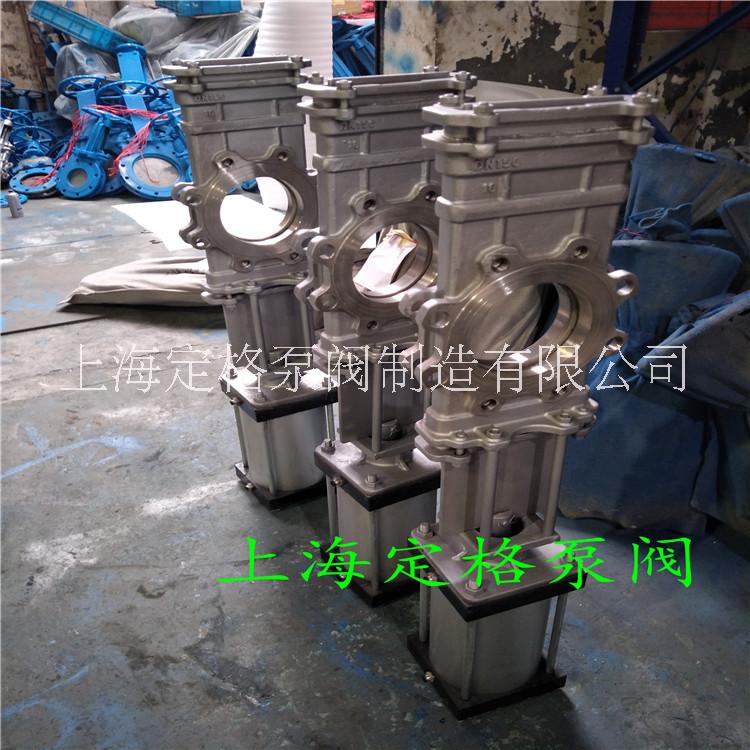

氣動穿透式插板閥 SCZ673W-10P 穿透式刀閘閥長板閥

[氣動不銹鋼插板閥

穿透式刀閘閥

穿透式插板閥

不銹鋼插板閥

無卡阻刀閘閥]

上海市氣動穿透式插板閥廠家

價格： 電議

物流： 上海市奉賢區| 賣家支付運費

可銷售總量： 88888件

手機： 18968934087 郵箱： 18968934087@163.com

傳真： 尚未完善 地址： 上海市上海市

在線詢盤聯系廠家：18968934087

在線詢盤

提交詢盤信息，一呼百應會為您匹配更多優質、合適的供應商！

*采購產品：

信息不能為空！請?zhí)顚懀?/p>

*采購量/單位：

采購量不能為空！

*期望價格：

元

價格不能為空！

*報價截止日期：

截止日期不能為空！

*聯系人：

聯系人不能為空！

*聯系電話：

聯系電話不能為空！

[氣動不銹鋼插板閥穿透式刀閘閥穿透式插板閥不銹鋼插板閥無卡阻刀閘閥]

我想要了解：

產品價格更多商品信息

請輸入您要咨詢的問題：

您的聯系方式：

郵箱：

手機：

詳細信息（氣動穿透式插板閥 SCZ673W-10P 穿透式刀閘閥長板閥）

品牌： 其他
型號： SCZ673W-10P
加工定制： 否
材質： 不銹鋼
連接形式： 法蘭
公稱通徑： 80-400
密封形式： 硬密封型
壓力環境： 常壓
工作溫度： 常溫
標準： 國標
流動方向： 單向
形態： 其他
零部件及配件： 執行器
類型(通道位置)： 直通式
適用介質： 污水，紙漿，物料
用途： 截止
規格： DN150

氣動穿透式插板閥的簡單介紹

穿透式氣動插板閥是一種閘板與閥座始終緊密接觸密封的閥門，其原理是閘板上開有一個通徑大小的圓口，通過閘板啟閉使得閘板上圓口跟通徑做完全脫離和相吻合的動作。此閥門的優點在于閥體通徑無凹槽，介質不會卡阻堵塞

氣動穿透式插板閥的詳細信息

主體材料		壓力范圍	Mpa
適用介質		公稱通徑	mm
連接形式	法蘭	產品型號	SCZ

SCZ型氣動穿透式插板閥/長桿平板閘閥 long stem flat gate valve

穿透式插板閥產品概述
穿透式插板閥顯著特點：閥腔不積渣，特別適合于漿體輸送及粉體物粒的輸送。

設計制造 Design and manufacture: JB/T8691-1998
結構長度 structural length: GB/T15188.2-94
法蘭連接 Flange connection: GB/T9113.1-2000 JB/T79-94
試驗與驗收 testing and acceptance: GB/T13927-92

主要零部件材質 Key parts material

閥體、上蓋Valve body, upper cap	碳鋼、不銹鋼Carbon steel, stainless steel
閥板Valve plate	不銹鋼stainless steel
閥桿Stem	不銹鋼stainless steel
密封圈Seal ring	四氟、橡膠PTFE,Rubber

主要性能規范 Key performance indicators

公稱壓力Nominal pressure	PN
殼體試驗Caing test	1.5XPN
密封試驗Leak test	1.1XPN
工作溫度Operating temperature	橡膠≤80℃ 四氟密封≤180℃ Rubber ≤80℃, PTFE≤180℃
適用介質Woring medium	干灰、紙漿、糖漿、污水、煤qi粉末顆粒物、渣水混合物等Dry dust, paper pulp, syrup, seage, gas, powder, particle, slag-water mix, etc.

主要外形及連接尺寸Profile and connection dimension Unit:mm

DN	L	H1	H2	H3	D1	D2	D0	N-M	P	B
100	51	405	705	585	180	156	240	8-M16	490	170
125	57	450	780	665	210	184	260	8-M16	490	190
150	570	510	810	770	240	211	280	8-M20	490	240
200	70	615	930	920	295	266	300	12-M20	520	335
250	70	715	1080	1175	355	319	320	12-M24	520	335
300	76	822	1140	1255	410	370	340	12-M24	520	335
350	76	975	1290	1455	470	429	360	16-M24	520	350
400	89	1024	1344	1559	525	480	400	16-M27	605	390
450	89	1235	1560	1926	585	548	450	20-M27	605	430
500	114	1265	1610	2226	650	609	500	20-M30	605	430
