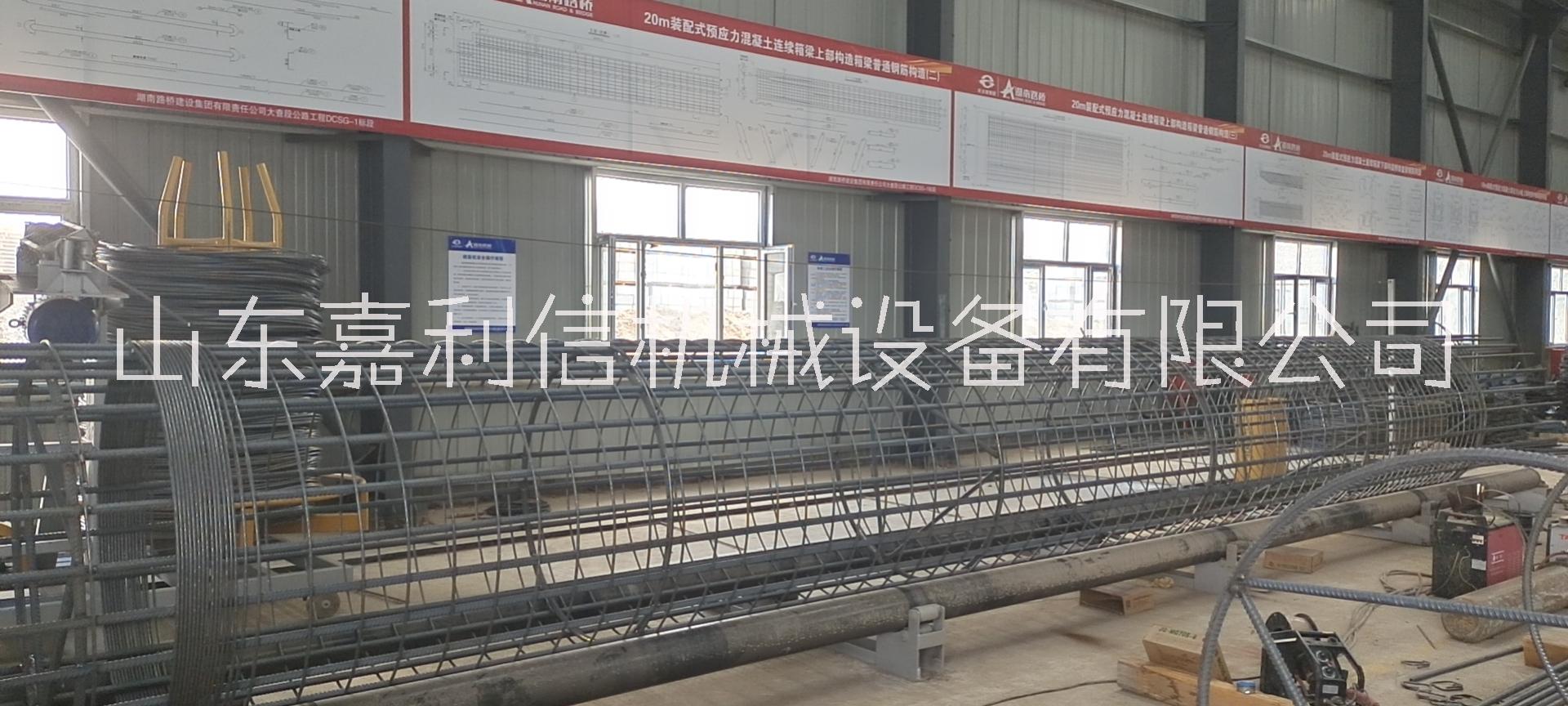

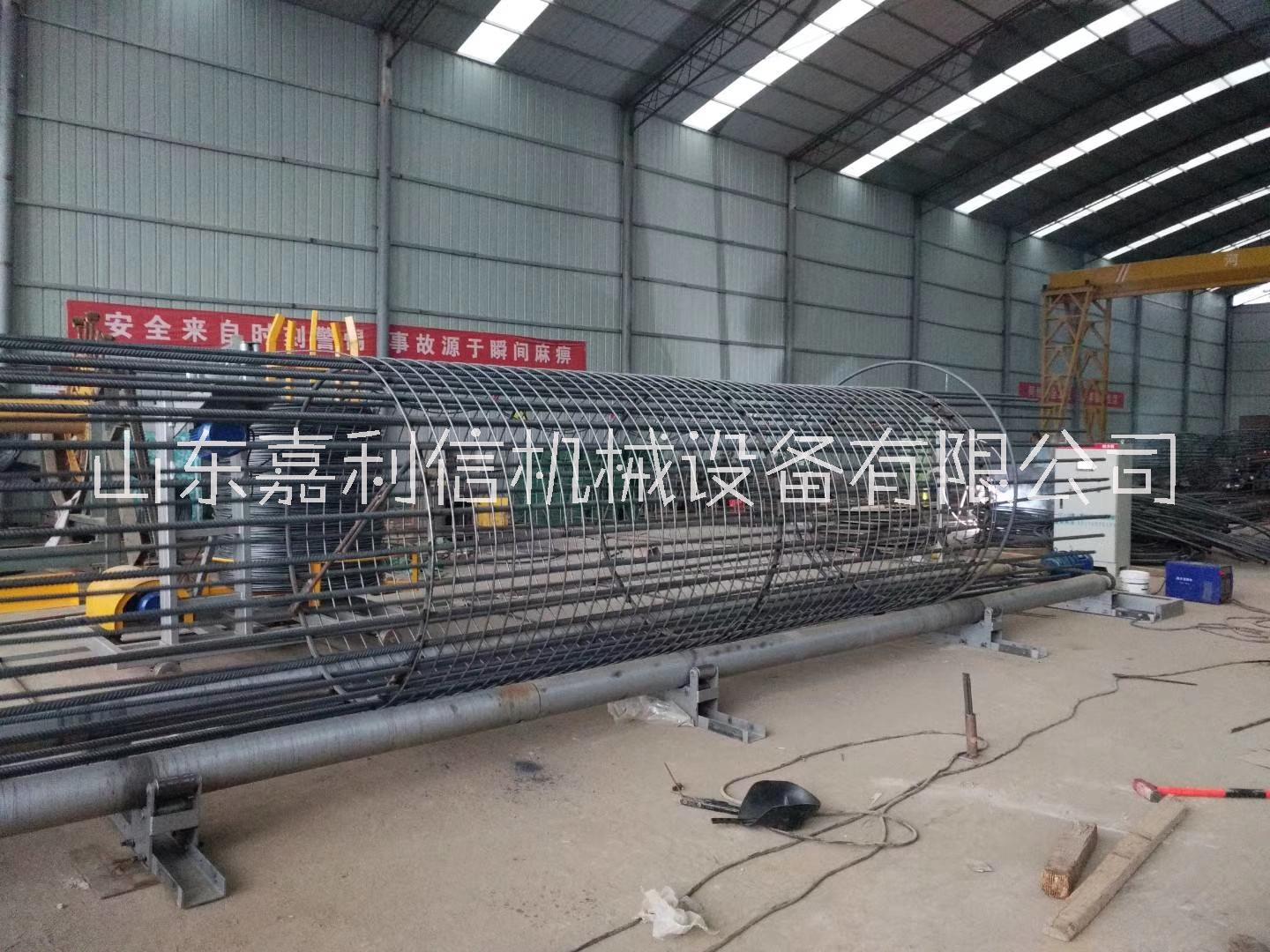

鋼筋籠繞筋機 數控鋼筋籠繞筋機

數控鋼筋籠繞筋機工作原理 根據施工要求，首先調整鋼筋籠繞筋機兩滾筒間距離，將鋼筋籠的主筋架預制好吊裝到鋼筋籠繞筋機兩滾筒之間，通過穿過矯直器將盤筋穿入鋼筋籠，把盤筋（繞筋）端頭先焊接在一根主筋上，然后通過固定旋轉及移動旋盤轉動把繞筋纏繞在主筋上，同時進行焊接，從而形成產品鋼筋籠---這就是 鉆孔灌注樁鋼筋籠繞筋機,即“簡易鋼筋籠成型機”的工作原理. 一.數控鋼筋籠繞筋機設備結構 1：小車行走驅動機構 2：行走導軌 3：電控柜 4：分料系統 5：旋轉驅動機構 6：箍筋矯直系統 7：繞筋放線架 二.鋼筋籠繞筋機技術參數 型號 TH - 3500-12單線 TH - 3500-12雙線 鋼筋籠 樁徑（mm ） 550 - 3500 550 - 3500 大重量 6000 8000 盤筋直徑Ф5-Ф12 Ф5-Ф12 繞筋間距 50-500 50-500 主筋直徑Ф12-Ф40 Ф12-Ф40 額定總功率13.5 設備總重（T）約3.5噸 約3.6噸 數控鋼筋籠繞筋機產品優勢； 1；該設備由PLC工控控制，內置程序，操作簡單。 2；繞筋間距無極可調，調直速度、行走速度、旋轉速度 均由頻器控制，速度可根據鋼筋籠的規格、工人的熟練程度任意調節。 3；鋼筋籠繞筋機具有參數自動存儲功能，可存儲數百種規格的鋼筋籠參數。 4；設備具有遠距離遙控功能，專門定制，配備信號增強天線，控制靈活方便。 5；滾筒采用一級無縫鋼管壁厚耐磨，大大增加了設備的使用壽命。 6；調直機構角度可調節，適用范圍廣。 7；放線架由實心圓鋼，和厚度10mm的鋼板加工而成，結構扎實，可放整捆鋼筋。 本設備，適用于高速公路、高速鐵路、地鐵、水電站、房建防護等各種規格的鋼筋籠的加工。
