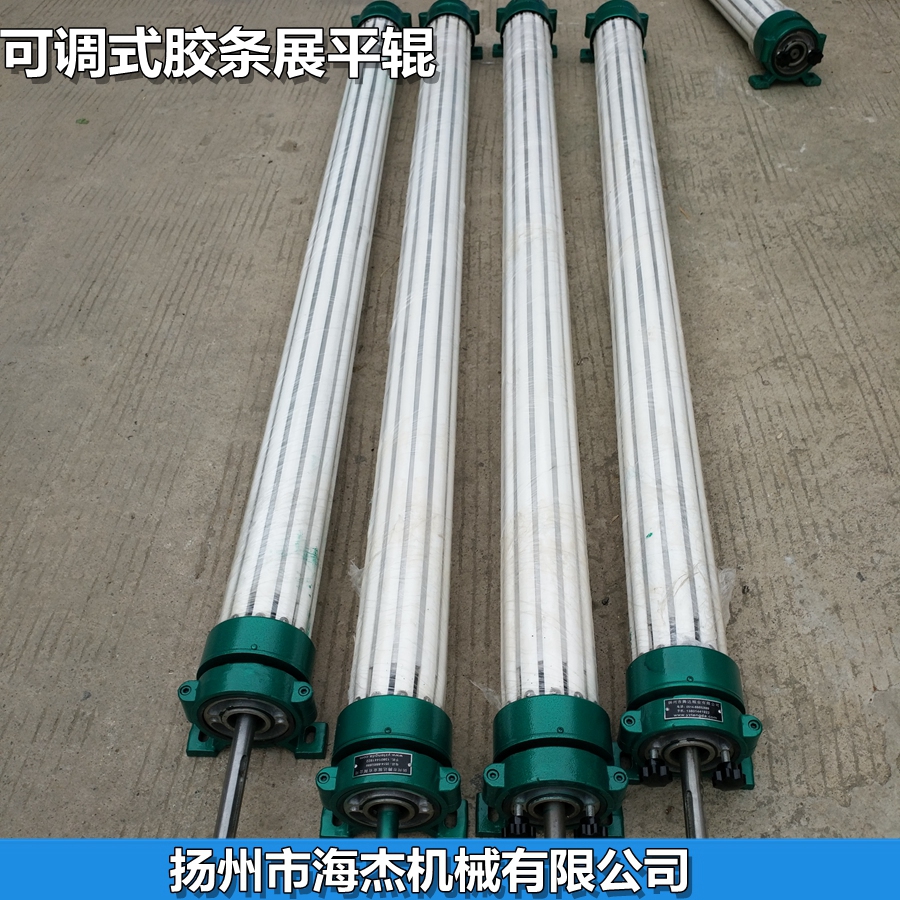

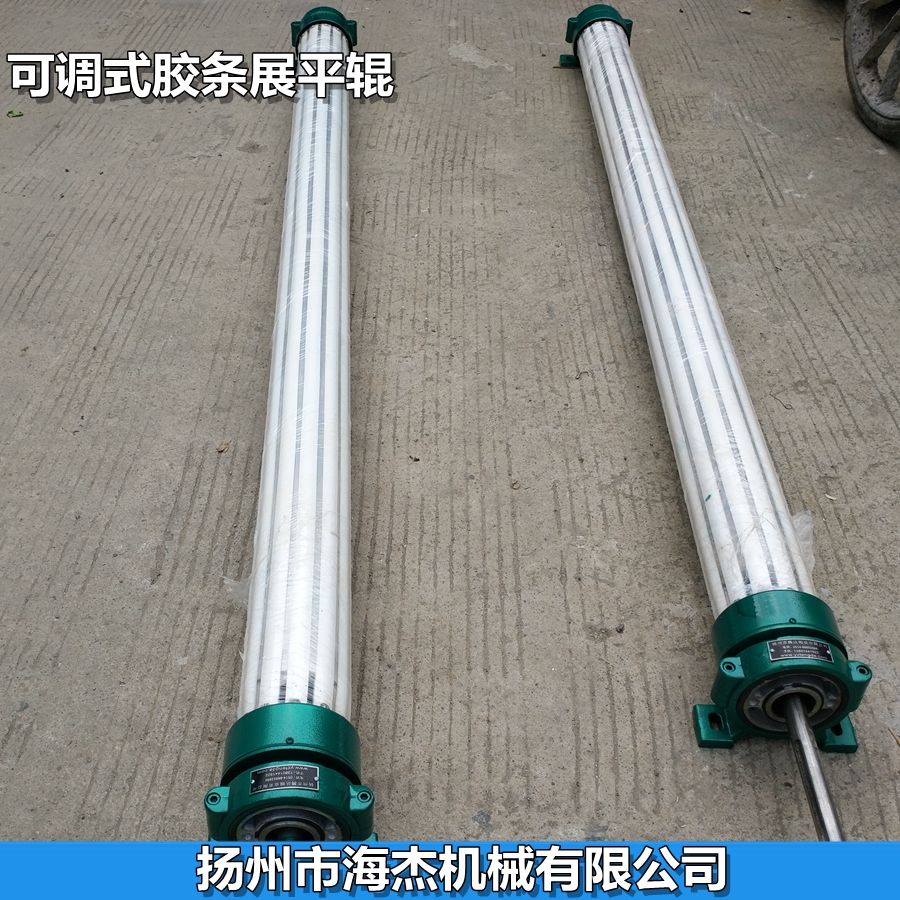

膠條式展平輥(可調型)
1、結構原理
主要由膠條、鋁合金輥體、可調轉輪、芯軸及軸座等組成。
在鋁合金輥體表面均勻布有橫向溝槽,膠條嵌裝于溝槽中并高出輥體形成一個由膠條排列的輥面。膠條的兩頭分別連接在輥體兩側的呈向外傾斜的轉輪上(傾斜程度由軸座上的手輪調節控制)。
當膠條跟隨輥體旋轉時,膠條帶動斜輪旋轉,斜輪又將膠條逐漸拉向軸端。膠條從0°轉到180°時被逐漸拉長最值。從180°轉到360°時又從值逐漸縮回到原長度。基材在包繞上述0°-180°的膠條時就能跟隨膠條向兩端伸展而得以展平。
2、特點
● 模向拉伸展平,展平能力強、基材受力均勻、展平方式柔和、基材不變形
● 轉速高、跳動量小、無噪聲、安全可靠
● 重量輕、慣性小、旋轉扭矩小
● 膠條耐磨、耐動態疲勞、耐老化、耐腐蝕、經久耐用
● 膠條的拉抻長度(展幅),可通過軸座上的手輪來調整轉輪傾斜角度的大小而獲得,即傾斜程度越大,膠條拉伸越長。一次調好對各種原因引起的皺折均能。
● 可被動旋轉也可通過芯軸伸出端加裝帶輪、鏈輪、電機等變?yōu)橹鲃?dòng)旋轉,也可使旋轉扭矩減小到零,從而達到縱向無牽伸展平。
膠條式展平輥是目前為止展平效果優良的一種,廣泛應用于紡織、印染、造紙、塑膠、包裝、印刷等領域。薄厚基材均能適用,特別適合超薄、超軟、超輕、易拉伸、張力小的基材,如薄膜、紙、綢、針織物等。
3、技術參數
| 輥面直徑 | 128 |
| 輥面有效長度 | 200-6000mm |
| 線速度 | <180m/min |
| 包輥角度 | 90°-180° |
| 展幅 | 0-30mm |
| 芯軸狀態 | 旋轉 |
4、結構尺寸及安裝尺寸


訂購時請確定好L2(安裝距離)L1(膠面長度) 是否需要帶主動








軸頭式膠條展平輥 2、特點 3、技術參數 128 輥面有效長度 200-8000mm 展幅 18mm(輥面長度小于1100mm) 25mm(輥面長度大于1100mm) 線速度 <200m/min 基材包輥角度 90°-180° 芯軸狀態 固定不旋轉 芯軸直徑 50以內都可以定制
1、結構原理
主要由膠條、鋁合金輥體、芯軸、傾斜輪、斜口護罩及軸座等組成。
在鋁合金輥體表面均勻布有橫向溝槽,膠條嵌裝與溝槽中并高出輥體形成一個由膠條排列的輥面。膠條的兩頭分別連接在輥體兩側的呈向外傾斜的轉輪上。當膠條跟隨輥體旋轉時,膠條帶動斜輪旋轉,斜輪又將膠條逐漸拉向軸端,膠條從0°轉到180°時被逐漸拉長最值。從180°轉到360°時又從值逐漸縮回到原長度。基材在包繞上述0°-180°的膠條時就能跟隨膠條向兩端伸展而得以展平。
● 模向拉伸展平,展平能力強、基材受力均勻、展平方式柔和、基材不變形
● 轉速高、跳動量小、無噪聲、安全可靠
● 重量輕、慣性小、旋轉扭矩小
● 膠條耐磨、耐動態疲勞、耐老化、耐腐蝕、經久耐用
● 芯軸長短不受限制
● 軸承座有兩種型式可供選擇、軸承座所占位置小、安裝簡便
● 調試簡單,只需銷轉芯軸便可,一次調好對各種原因引起的皺折均能,無需經常調整
膠條式展平輥是目前為止展平效果優良的一種,廣泛應用于紡織、印染、造紙、塑膠、包裝、印刷等領域。薄厚基材均能適用,特別適合超薄、超軟、超輕、易拉伸、張力小的基材,如薄膜、紙、綢、針織物等。
輥面直徑
訂購時確定好L1(膠面長度)L3(總長)軸頭直徑
