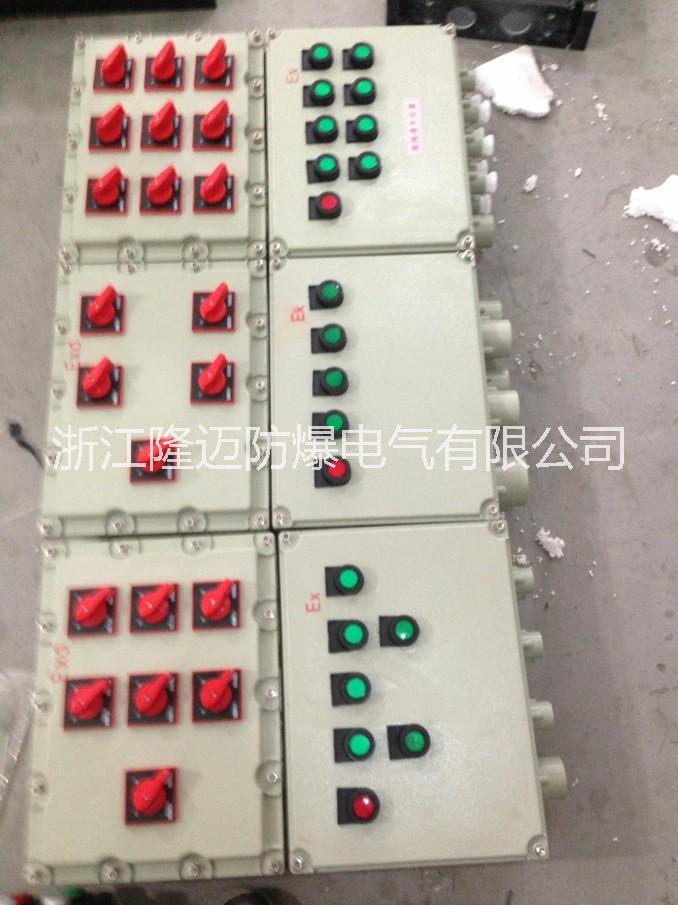

隆邁電氣專業防爆配電箱 圖紙定做


1、用戶在訂貨時，須注明配電箱的回路數，各回路相應的是電流以及斷路器的級數，若須帶漏電功能，則還需注明，若需帶總開關則請注明總開關的電流及級數

2、并注明進出線方向，進出線規格及對應的數量。照明配電箱開關布局及安裝尺寸部分可參照后面的外形及安裝舉例動力照明混合時，按動力配電箱造型。

3、一般情況下，用戶必須提供配電電氣系統圖
防爆照明配電箱 優質防爆照明配電箱 防爆遠程控制箱 防爆配電箱 防爆檢修箱 廠家直銷 品質保障
二、適用范圍
1．適用于氣體環境1區、2區危險場所；
2．適用于IIA、IIB、IIC級氣體環境；
3．適用于可燃性粉塵環境20區、21區、22區；
4．適用于溫度組別為T1—T6的環境；
5．適用于石化、化工、釀酒、醫藥、油漆、紡織、印染、設施等危險環境

三、產品特點
1． 本產品外殼采用鋁合金壓鑄或鋼板焊接成型，表面經高速拋丸后粉末靜電噴塑，外形美觀；
2． 本產品為復合型防爆結構（鋼板焊接為隔爆型結構），開關箱采用隔爆型結構，母線箱及接線箱采用增安型結構；
3． 采用模塊化設計，各種回路可以自由組合；
4． 內裝高分?jǐn)嘈⌒蛿嗦菲骰蛩軞な綌嗦菲鳎ㄟ^操作防爆客體外的手柄而實現分合；
5． 本產品推出新型優化的設計方案及操作機構，結構緊湊合理、通用性強、操作靈活方便、手感好；
6． 具有過載、短路、缺相等保護功能，也可根據用戶要求增加漏電保護功能；
7． 所有緊固件均采用抗強腐蝕的304不銹鋼材質；
8． 布線方式，鋼管或電纜、防爆軟管均可；
9． 可根據用戶要求特殊定制；
防爆控制箱 戶外防爆控制箱 防爆接線箱   防爆照明配電箱
防爆照明（動力）配電箱價格 照明總配電箱 防爆配電箱 配電輸電設備 防爆電氣 廠家直銷 品質保障
防爆照明（動力）配電箱）
適用范圍：
適用于氣體環境1區、2區；
適用于可燃性粉塵環境20區、21區、22區；
適用于IIA、IIB、IIC級氣體環境；
適用于溫度組別為T1-T6的環境；
適用于石.油開采、煉油、儲存、化工、醫.藥、紡織、印染、及軍事設施等危險環境及海洋石.油平臺、油輪等場所。
用于照明或動力線路的電源配電。
產品特點
本產品為復合型，開關箱采用隔爆型結構，母線箱及出線箱采用增安型結構。采用模塊結構，各種回路可以自由選擇組合。
本產品推出新型優化的設計方案及操作機構。全新的設計方案優化了內部元件，進出線腔接線端子，面板布局配置等。使得產品結構更加合理、性能更加完善。新型操作機構采用連動結構立于操作面板，采用卡扣方式安裝于內部元件上，結構緊湊合理。通用性強、操作方便、手感好。并且設有自動導向功能，在檢修后，蓋板可以輕松合上
鑄鋁合金外殼，內裝高分?jǐn)嘈⌒蛿嗦菲骰蛩軞嗦菲?。有DZ47、NM1可供選擇。
具有過載短路保護功能，可根據用戶要求增加帶漏電保護功能。
采用模塊化設計，各回路可以自由組合。
內裝有分?jǐn)嘈⌒蛿嗦菲骰蛩軞な綌嗦菲?，可以通過操作殼蓋上的手柄而實現分合。
設有接通指示信號燈。
既可作照明電路或動力電路的配電或通斷之用，還可照明、動力配電或通斷混用；
可根據用戶要求特殊制造；
鋼管或電纜布線均可。
技術參數
執行標準：GB3836.1、GB3836.2、GB3836.3、GB12476.1、IEC60079
防爆標志：Exed II BT6、Exed II CT6、DIP A20 Ta，T6
額定電壓：AC220V/380V
主回路額定電流：60A~250A
支路數：4、6、8、10、12
支路額定電流：1A、3A、5A、10A、15A、20A、25A、32A、40A、50A、60A
防護等級：IP54（IIB）、IP55（IIC）IP65（DIP）
防腐等級：WF1
引入口規格：G1/2″~G3″
適用電纜外徑：Φ6mm~55mm
引入口方向：下進下出、下進上出、上進上出、上進下出。
