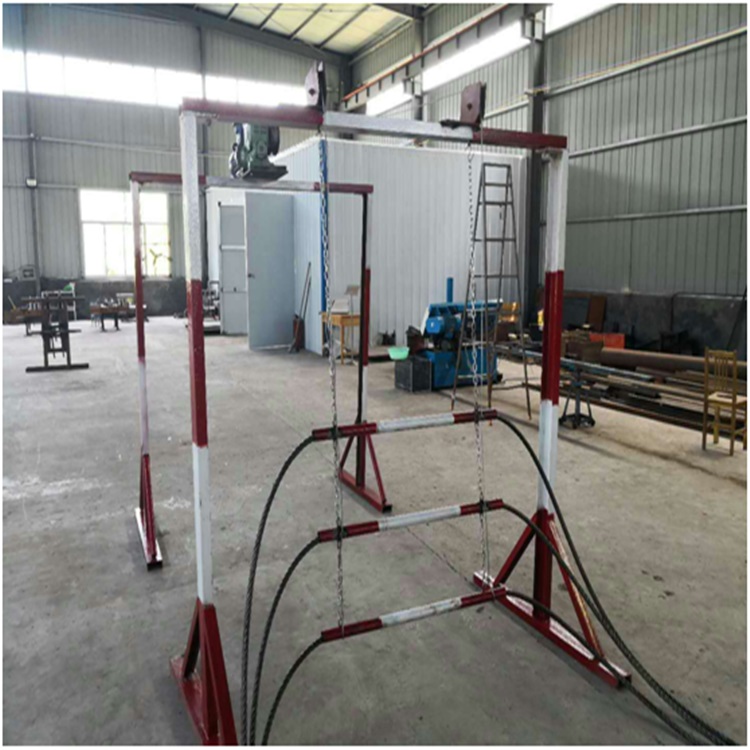

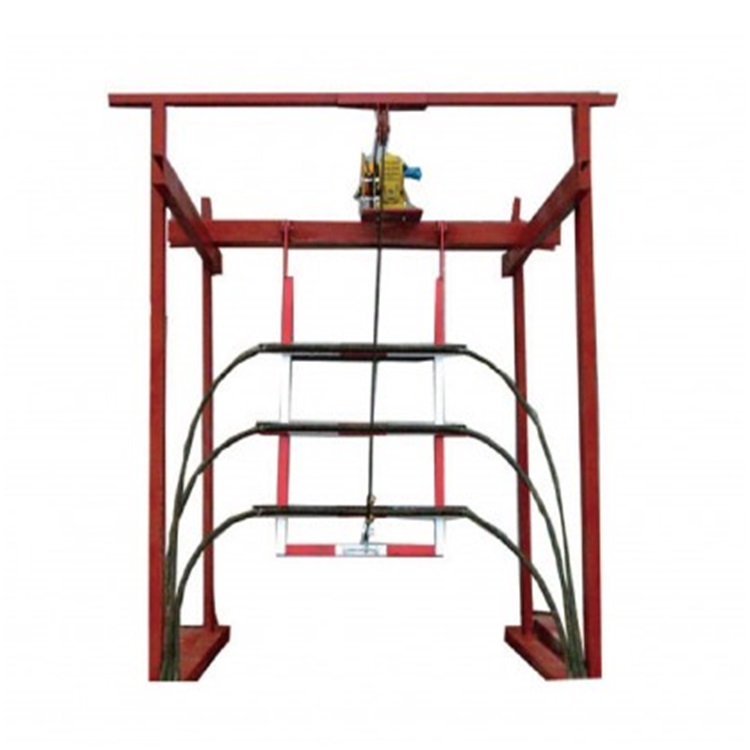

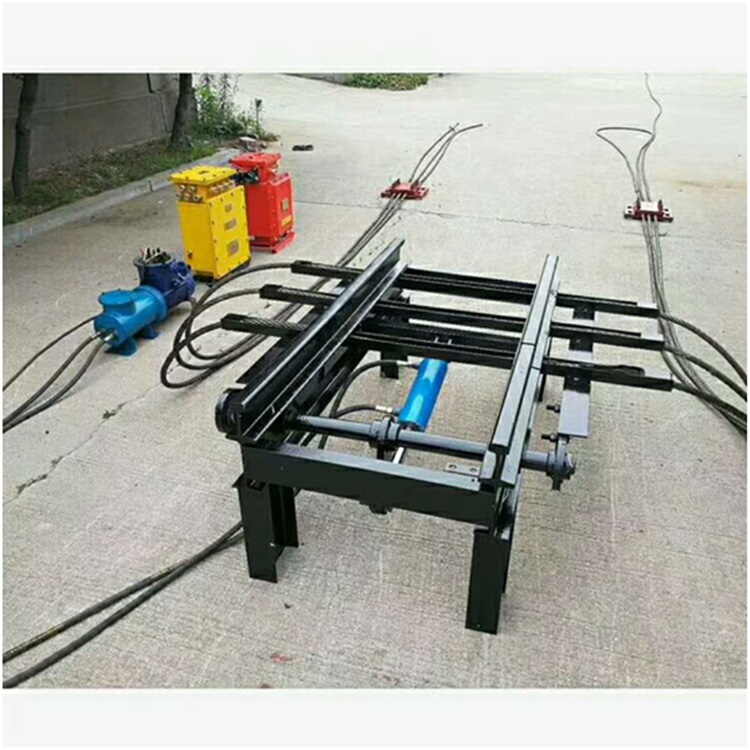

跑車防護裝置

跑車防護裝置 ZDC30 一.設備名稱：跑車防護裝置 一坡三檔 一坡五檔 二．設備數量：1套（包括5道擋車欄，詳細配置見配置明細表） 三.技術參數及配置明細 1.基本參數 a)適用巷道傾角: 30°； b)抗沖擊能量: 不小于2.2MJ； c)緩沖距離: 0.3-10m； d)緩沖阻力: 不小于220KN； e)擋車欄： 普通型； f)工作方式： 常閉式； g）工作電壓： AC660(380)V 2.配置明細表 序號 名稱 型號 單位 數量 備注 一.跑車防護裝置（編碼器檢測方式） 1 跑車防護裝置用位移傳感器 本安電壓：DC23.5V。 本安電流：DC15mA. 只 12 2 礦用一般型跑車防護裝置操作箱 本安電壓：DC23.5V. 本安電流：DmA，顯示礦車運行速度（精度0.1米），顯示礦車運行位置（精度0.1米），顯示故障代碼，顯示打點信號。 臺 1 3 跑車防護裝置用電控箱 工作電壓：AC660(380)V； 輸出電壓：DC23.5V。輸出電流：DC110mA。PLC可編程電控箱額定輸入電源：AC210V 50Hz 臺 5 4 礦用一般型跑車防護裝置主控箱 工作電壓：AC660(380)V； 臺 1 5 跑車防護裝置用收放絞車 工作電壓：AC660(380)V；減速機：WPA80； 減速比：1:50；鋼絲繩規格型號：Φ8(6×19)；提升速度：0.3米/秒（完成一次提升時間：8S）；提升力：1500N。繩輪：直徑：300mm，寬度：168mm，高度：63mm，容繩量：15m。 套 5 6 跑車防護裝置用擋車欄（吸能器） 抗沖擊能量: 不小于2.2MJ；緩沖阻力: 不小于220KN；擋車欄：普通型；工作方式：常閉式； 套 5 7 跑車防護裝置用本質安全型旋轉編碼器 支 1 8 煤礦用絕緣聚護套通信電纜 MHYV 4×1.0 米 1500米 9 煤礦用絕緣編織套通信電纜 MHYVP 2×1.0 米 1500米 10 通訊用中繼器 臺 1 11 礦用本安電路用接線盒 臺 12 12 煤礦用移動橡套軟電纜 MY 0.38/0.66 4×4 米 1500米 二.跑車防護裝置所需安裝材料 1 槽鋼 25# 米 5 2 鋼絲繩 6×37(Φ30) 米 480 3 鋼絲繩卡 φ34 個 80 三.視頻監控部分 1 礦用隔爆型數字?jǐn)z像儀 工作電壓 AC127V 臺 8 2 網絡錄像機 電源電壓：AC 220V；容量不小于12T； 臺 1 3 電視監視裝置用顯示器 臺 1 4 礦用光纜接續盒 只 10 5 煤礦用移動輕型橡套軟電纜 MYQ 3*1.5 米 1500米 6 煤礦用阻燃通信光纜 MGTSV-18B 米 1500米 四.技術要求 1.上述配置明細表不作為廠家標準，廠家可根據自己產品情況配置，但必須滿足《煤礦安全規程》中的功能要求，以及提供安裝過程中的附材。 2.跑車防護裝置在煤礦副井筒安裝使用，井筒長度1150米，巷道寬度3.3米、傾角22°，巷道內設置5道擋車欄。 3.無礦車通過時，跑車防護裝置的擋車欄處在“常閉”狀態，使整個運輸巷道處于封閉狀態，起到跑車防護作用。 4.跑車防護裝置采用PLC控制,在深度指示器上加裝編碼器的方式確定運行車輛的位置。具有自動控制和手動控制兩種方式，過人車或行人時，采用手動模式，按下提升按鈕，所有擋車欄提起并鎖定在“常開”狀態。乘人車或行人通過后，再通過按鈕切換到自動模式，所有擋車欄自動進入“常閉”狀態。 5.監控箱配置彩色觸摸顯示屏，采用圖形化的人機界面，直觀的顯示礦車運行位置、距離，各擋車欄收放情況等狀態，并可操作控制。并在發生故障時，采用動畫形式準確顯示并定位故障位置及類型。 6.跑車防護裝置具有自檢功能，對礦車運行速度，擋車欄收放到位、收放絞車鋼絲繩斷繩異常、跑車撞欄，進行實時監測，并在發現礦車超速運行、裝置故障或跑車撞欄后立即觸發報警電路，并可與提升絞車聯動，及時停止提升機運行。 7.擋車欄采用吸能式結構，有效的攔截跑車車輛。 8.礦用隔爆數字?jǐn)z像儀工作電壓 AC127V，焦距：12mm，分辨率：700TVL，信號輸出：1310nm 光纖輸出，?？稻W(wǎng)路系列，2個FC光口，1個電源接口，1個NBC接口（調試用）。 9.網絡錄像機電源電壓AC 220V,支持16路同步回放，容量不得小于12T。 10.電視監視裝置用顯示器不得小于37寸，具備可根據攝像儀數量設置顯示1/4/6/8/9/16畫面；同時接入16路網絡數字視頻信號(16路網絡攝像機的IP地址需和顯示器的IP地址在同一網段內)，對16路網絡視頻信號進行實時解碼與顯示，支持接入鼠標與鍵盤對顯示器進行操作和配置。
