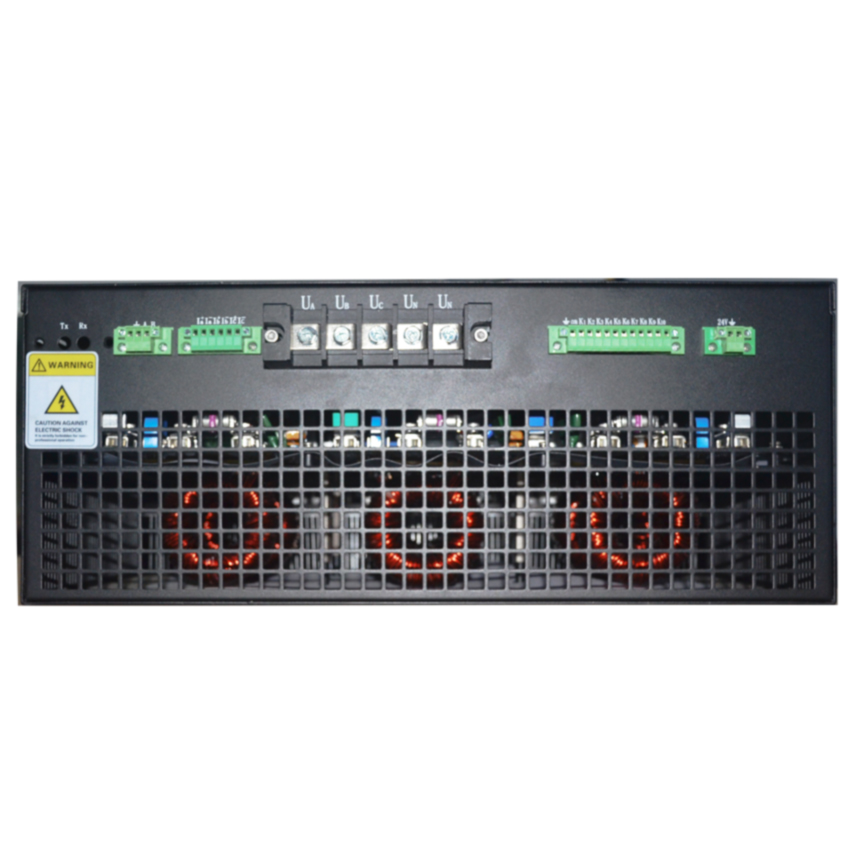

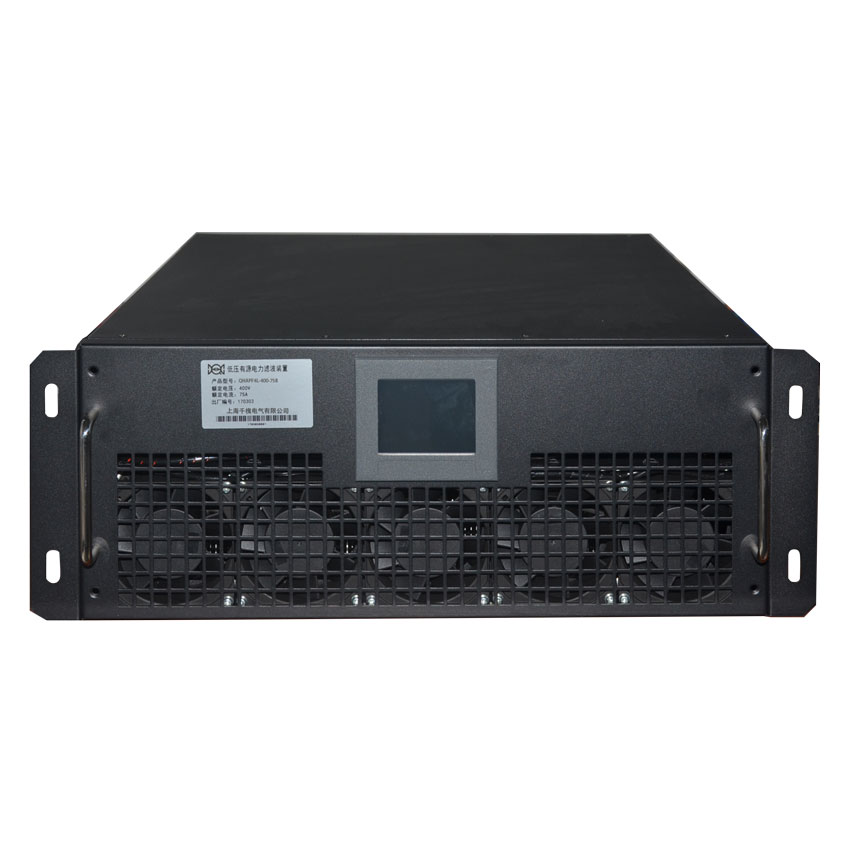

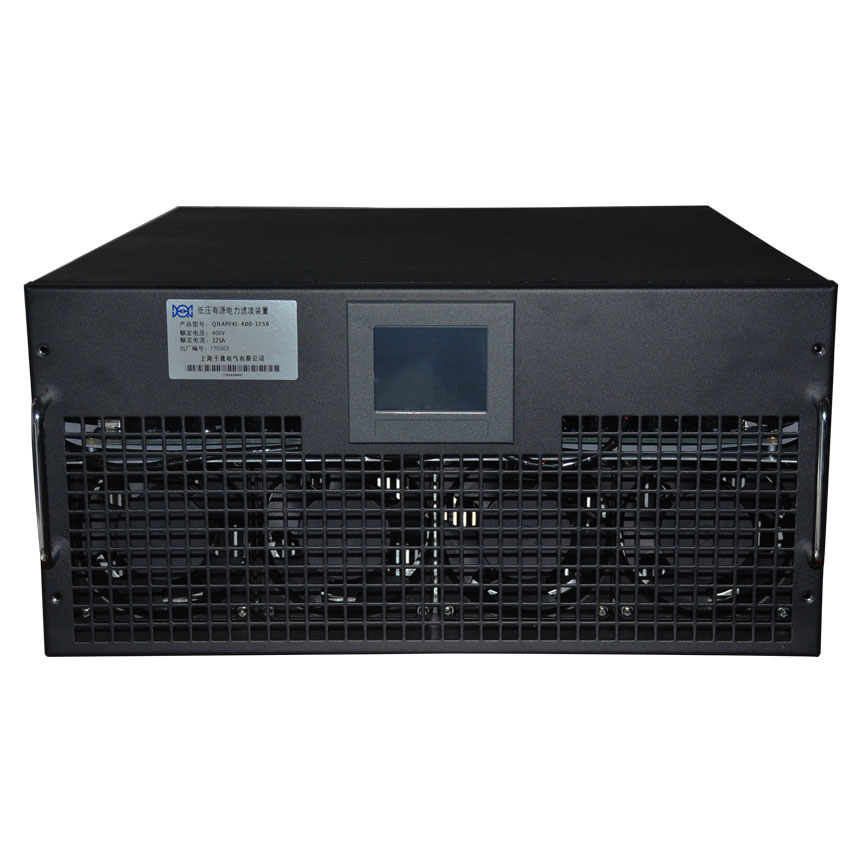

QHSVG低壓靜止無功發生器

QHAPF低壓有源諧波濾波器模塊 SVG 諧波保護器



一.QHAPF有源濾波器模塊



1、電能質量問題及市場客戶的需要



1.1電能質量指標



l 無功電流，電網希望用戶負載的無功電流越小越好，否則無功在電網與負載間來回循環，導致電能浪費，



l 諧波電流，電網希望用戶負載的諧波電流越小越好，否則諧波會導致電網電壓、電流失真，引起設備工作異常，



l 負載三相平衡，電網希望用戶負載的三相電流越平衡越好，否則三相不平衡電流會導致變壓器容量浪費、中性線電流過大，



l 電壓幅值，用戶希望電網提供的電壓幅值越穩定越好，否則過高或過低的電壓都會導致設備保護甚至損壞，



1.2電能質量問題引起的現象



l 功率因數過低



由于電機等感性負載存在感性無功，導致電網功率因數偏低，電力局對用戶以力率調整罰款，



l 中線電流過大



由于三次與三的倍數次電流諧波全部流過中線，因此中線電流超出電纜規格，導致電纜發熱，存在安全隱患，



l 無功補償電容器故障



由于諧波易與無功補償電容器發生諧振，導致電容器電流過大，出現容值下降、漏液等現象，輕者無功補償器無法正常工作，重者諧振電流過大導致設備損壞，



l 變壓器容量浪費



無功、諧波都增大了用戶用電的總功率，導致變壓器容量被占用，



l 觸發設備保護



電壓諧波與電流諧波的尖峰很高，可能會超過設備設定的保護值，導致觸發繼電保護，



l 屏幕點燈閃爍，影響正常工作



變頻器等采用不控整流的設備會產生高次諧波，導致電燈、電腦屏幕閃爍，影響正常工作，



l 精密儀器無法正常工作



一些精密儀器對電壓、電流的波動非常敏感，對電能質量要求很高，糟糕的電能質量會使得這些精密儀器無法正常工作



QHAS系列產品更好地為您解決上述問題！



QHAS同時考慮用戶與電網各自的需求，提供給您更好的電能質量治理整體解決方案。



1.3目標達到



l 功率因數=0.99



l 三相平衡



l 電壓穩定



l 高可靠的產品質量



l 實惠的價格



l 為您創造更大價值



2、QHAS電能質量解決方案提升電能質量給用戶帶來的效益



2.1治理無功



減少用戶自身電費開支



功率因數達到準，避免功率因數低導致的力率電費罰款



減少線路損耗，減少電壓降落



提高變壓器、發電機的實際使用容量



2.2治理諧波



提高供電質量，提高設備運行的可靠性，減少設備誤動作造成的經濟損失



降低線路發熱，減少絕緣老化，提高用電安全可靠性



減少補償電容器的諧振幾率，提高用電安全



減少諧波產生的電磁干擾，保證通訊系統的正常工作



滿足準要求



2.3治理三相不平衡



避免中線發熱老化，甚至火災的風險



避免因局部電壓不平衡，引起的設備誤報警



避免零地電壓偏高導致控制系統弱電設施燒毀的風險



2.4治理電壓偏離



避免電壓過高或過低對設備造成損壞



有源濾波器（APF）補償2-50-65次諧波，靜止無功發生器（SVG）補償無功、三相電流不平衡、以及13次以內低次諧波。QHAS系列產品的本質上是一個可控電流源，它能夠發出用戶的任意電流波形，達到理想的補償效果，而且還能通過改善電流實現間接改善電壓質量的效果。因此QHAS是一套綜合電能治理裝置，更好地解決用戶的電能質量問題。



2.5特點



2.5.1



l 塊化



l 強抗污染能力



l 簡現場安裝



l 組合無限制



2.5.2



l 高功率密度



l 低損耗



l 靜噪音



l 高電流環帶寬



2.5.3表1 技術指標對照



	QHAS APF/SVG	國內主流APF/SVG
單柜//最//大功率	900A/600kvar	600A/400kvar
損耗	<2.5%	<3% ~ 4%
噪音	<60dB	<70dB
等效開關頻率/電流環帶寬	80kHz/4kHz	20kHz/1kHz



2.6特點



2.6.1模塊化



各模塊單元獨立運行，無需中央控制器，任意模塊故障后自動退出，其余模塊在額定電流下自動平均承擔負載，整機繼續運行。方便用戶的日常運行與維護。



根據N+1冗余理論，設備每冗余一級，可靠性提高一個數量級。模塊化結構尤其適合對電能質量要求高的用戶需求。



2.6.2強抗污染能力



除風扇外所有導電元件與外界隔離，適應于粉塵、鹽堿、潮濕嚴重的惡劣場合。



2.6.3簡現場安裝



用戶可選擇上方穿母排接線或下方穿電纜接線，可選擇負載側或電網側為外部電流CT采樣點。



2.6.4組合無限制



    APF、SVG、C、L可有七種不同類型的不同規格的模塊之間可以任意搭配，實現豐富的功能。APF/SVG還可與第三方電容器補償共同使用，例如，150A APF+50A APF+50kvar SVG+100kvar C。而且，不論第三方電容補償或無源濾波以何種形式出現，QHAS都能實現不發生諧振，保證整體電網系統安全可靠的運行。



搭配的原則與實現的功能見“更經濟的補償方案”。



AS：	有源濾波器APF+靜態無功發生器SVG	CLS：	電容器C+電抗器L+靜態無功發生器SVG
CS：	電容器C+靜態無功發生器SVG	CLA：	電容器C+電抗器L+有源濾波器APF
CA：	電容器C+有源濾波器APF	CLAS：	電容器C+電抗器L+有源濾波器APF+靜態無功發生器SVG
C.AS：	電容器C+有源濾波器APF+靜態無功發生器SVG



2.6.5高功率密度



模塊化設計的QHAS系列APF/SVG，可適應600寬柜體、600深柜體、600寬*600深柜體以及更大尺寸的各種機柜，整機功率可達900A/600kvar，而行業主流指標<600A/400kvar。更高功率密度可為用戶節省占地面積、降低成本。



對SVG而言，額定輸出功率按照完全補償無功而計算，也可以全功率補償單相負載電流，保持電網側三相電流平衡，也可以用一半的功率補償13次以內低次諧波，其余功率用于無功補償，總輸出功率。



2.6.6低損耗



得益于對電力電子高速開關器件的深刻理解，QHAS系列APF/SVG在滿載工作時，有功損耗<2.5%，而行業主流指標<3%~4%。有功損耗對國家電網等大規模應用SVG的行業至關重要！



2.6.7靜噪音



    QHAS系列APF/SVG選用高質量的軟磁電抗器，以及科學的風道設計，整機滿載工作噪音不超過60dB，而行業主流指標<70dB。靜音對于用戶能否獲得產品的舒適體驗至關重要！



2.6.8高電流環帶寬



QHAS達到了準自然采樣與連續控制，等效開關頻率達到80kHz，電流環帶寬達到4kHz，對干擾的抑制速度達到不少產品的4倍以上。設備具有更高電流環帶寬，則保護會更及時，在惡劣的場合下依然保持穩定工作，可以達到與純電容并聯而不會發生諧振的效果。



2.6.9表2  性能指標



		APF（A）					SVG（kvar）
規格	模塊規格	15，30	50	75	100	150	15，30	50	100
	模塊尺寸（W*H*D）	480*200*530			\		480*200*530		\
		\	680*200*530				\	680*200*530
	可并聯數量	15
輸入	工作電壓	400V/690V（-20% ~ +15%）
	工作頻率	50Hz（-10% ~ +10%）
	電流互感器	100:5  ~  10000:5
輸出 (寬*深) (注2)	600*600柜體	Power ≤ 150A					Power ≤ 100kvar
	800*600柜體	Power ≤ 300A					Power ≤ 200kvar
	600*800柜體
	800*800柜體	Power ≤ 900A					Power ≤ 600kvar
功能	補償諧波	2-65次					2-13次（額定電流的50%）
	諧波濾除率	>97%
	補償無功	-1~+1可調
	補償三相不平衡	不平衡完全補償
顯示	彩色觸摸屏（中文）	模塊5.7吋，柜子8吋
通訊 協議	通訊方式	RS232、RS485、Modbus、TCP/IP、GPRS可選
	通訊接口	RS485，網口
	上位機軟件	有，所有參數可通過上位機設置
	故障報警	有，最多可記錄500條報警信息
	監控	支持各模塊獨立監控/整機集中監控
技術 指標	瞬時響應時間	<100μs
	全響應時間	<10ms
	有功損耗	<2.0%
	散熱方式	智能風冷
	噪聲	<60dB
	采樣/控制頻率	160kHz
	等效開關頻率	40/80kHz
	電流環截止頻率	4kHz
	保護功能	過壓、欠壓、過熱、過流、短路等二十余種保護
	CT安裝位置	負載側/電網側 可選
機械 特性	壁掛尺寸	壁掛與模塊尺寸相同
	模塊重量	25kg（<=75A/50kvar）  50kg（>=100A/100kvar）
	顏色	細橘紋，7035
環境 要求	工作溫度	-10℃~+45℃
	海拔	<5000米（1000米以上，每增加100米功率降低1%使用）
	相對濕度	<95%  無凝露
	防護等級	IP20（更高防護等級可定制）
柜型尺寸	常用	GGD-GCK-GCS-MNS-BLOCKSET-8PT-OKKEN-ARTU
	寬*深*高mm	600-800-1000*600-800-1000*2200



注1：中間規格的模塊，可以依不同的機柜寬度選擇合適的尺寸。



注2：柜內默認每個模塊配一個斷路器，以便日后擴充功率。



3、柜子選型說明



QH□□□-□-□□有源濾波器靜態無功發生器柜
QH	□	□	□	-□	-□	□
商標代碼	產品類型： APF-有源濾波器 SVG-靜態無功發生器 AS-SVG+APF組合 CLAS-電容器C+電抗器L+SVG+APF CLA-電容器C+電抗器L+APF CLS-電容器C+電抗器L+SVG CS-電容器C+SVG CA-電容器C+APF C.AS-電容器C+SVG+APF	設計序號A,B,C...	接線方式： 3L-三相三線 4L-三相四線	額定電壓： 400-400V 690-690V	額定容量： 30-30A 50-50A 75-75A 100-100A 125-125A 150-150A ...	安裝類型： H-壁掛式 C-機架式 F-模塊式



4、模塊外形及安裝尺寸



50A/50kvar模塊的寬度減為480mm，其余尺寸與上相同。同等規格下的壁掛的尺寸與模塊尺寸相同。



5、傳統無功補償與APG/SVG結合



傳統無功補償采用的是慢速開關器件對電容器分組投切的方式，存在級差，補償精度差，響應速度慢。SVG采用的是由高速開關器件產生補償電流的方式，不存在補償精度的問題，而且響應速度快。



如果出于低成本的考慮，也可以采取大部分或一半的無功由電容分組投切完成，剩余部分由SVG完成，既能保證補償?shù)钠交?，又能保證低成本，即SVG+C的方式。



表3  動態無功補償方式比較



功能特性	TSC	SVG+C	SVG
輸出無功	分組投切，補償粗糙	線性輸出，補償準確	線性輸出，補償準確
補償效果	0.9以上	0.99，可部分感性	0.99，全感性到全容性
全響應時間	>100ms	>30ms	<10ms
濾波能力	無	部分特定次諧波	2-13次以內諧波
三相不平衡	無	效果明顯	解決三相不平衡
支撐電壓	無	部分能力支撐電壓	可全功率支撐電壓
市場售價	較低	成本約等同于TSC	成本高于TSC



6、傳統無源濾波與APG/SVG結合



6.1更可靠



可以與任意形式的C/TSC/LC并聯。



在實際應用中，用戶使用的傳統電能質量治理形式多種多樣，有不串電抗器的純電容C、有串0.4%~14%電抗器的TSC、有無源濾波LC，QHAS采用抑制諧振峰、屏比次諧波輸出等方式，保證了與任意無源器件并聯，都能可靠運行。尤其是與純電容C并聯而能可靠運行，QHAS抑制諧振技術達到較水平。



6.2更方便



可以與C/TSC/LC任意接線配合，不論主線接在任何位置，CT采在任何位置，都能可靠運行。QHAS無需知道C/TSC/LC的電流，而且L可以取從0到任意值。



6.3更經濟



QHSVG可以與我公司開發的同尺寸C模塊并聯，同等尺寸，達到單柜功率密度；實現成本更低，更經濟。補償效果與響應速度都完全等同于用SVG補償無功的效果。



    QHAS（APF/SVG）也可以作為一個部件，同其他TSC/LC集成在一個配電柜內共同使用，提高功率密度。我方可提供與任何廠家任意LC形式集成在一個配電柜的柜內具體解決方案。



7、應用行業



7.1地鐵、機場、高速公路、醫療、海上平臺、通訊等高端場合



這些場合的用電環境的特殊性，諧波含量豐富，且設備抗諧波能力差，但此類用戶對用電安全可靠性要求很高，一旦發生電能質量問題，會造成巨大損失。



以QHAS的APF為主的治理是整體電能質量解決的更佳方案，它不但能補償2-50次以內諧波，對其它電能質量問題也都能治理。



7.2港口、車船制造、冶金、石化、數據中心等場合



這些場合的特點是或者無功很大、或者不平衡很嚴重、或者對電網沖擊嚴重、或者同時存在無功諧波不平衡等復雜現象，由于總體治理需求容量大，傳統單一的動態無功補償無法滿足復雜的要求。



從技術角度以及經濟效益考慮，QHAS的SVG以大容量、快速反應、多功能的更佳性價比優勢，作為這些場合的主要治理設備更合適。



7.3柱上無功補償?shù)葢敉鈭龊?/span>



柱上無功補償主要用于補償無功與不平衡，傳統的電容投切只能粗略的補償無功，無法滿足更高要求。QHAS的戶外型SVG只需要一個模塊就可完成，柜體按照戶外50度高溫下仍正常工作要求設計，防護等級可達到IP54。



7.4光伏、商場住宅、普通廠礦等其它行業



QHCS完全可以勝任所有其它行業的電能治理問題，是現階段無功補償發展的一項重大里程碑，使用CS可以解決各種普通工況下的無功與諧波問題。是對成本壓力大、傳統無源濾波與電容器補償效果不滿意、希望能有更高性價比的客戶的更佳選擇。



8、惡劣復雜工業場合應用實例



8.1實例1：冶金行業



某冶金鑄造廠，主要負載是中頻爐等整流設備，發出大量諧波，由于變壓器容量偏小，在負荷較重時電網呈現弱特征，電流諧波失真度THDi達到31%，同時電壓受電流諧波干擾使得電壓失真度THDv達到21%，功率因數低至0.55，現場粉塵嚴重，通風條件不好，是兼具“電流諧波+電壓諧波+無功嚴重+粉塵污染+高溫”的復雜惡劣工況場合。普通設備在此惡劣情況下無法正常工作。



加裝QHAS對電能質量進行治理，QHAS不僅體現了較強的自身抗干擾能力，能在此惡劣工況下將電流諧波治理正常，而且體現了更強的治理干擾的能力，同時改善了電壓諧波失真度。如下圖。







治理效果比較滿意，電壓電流諧波都基本消失，THDi降低到4.3%，THDv降低到4.5%，功率因數提高到0.98。



8.2實例2：焊接行業



某汽車制造廠，主要負載是懸掛式點焊、機械手臂、流水線、電機等，點焊機用單相380V供電，工作時電流起伏很大且不平衡現象嚴重。其中A相電流（黃色）基本為0，B、C相電流分別為278A、317A，功率因數為0.52，電流畸變率40%，因?yàn)榇蟛糠植黄胶怆娏髁鹘?jīng)中線，導致中線發熱嚴重。是兼具“電流諧波+不平衡嚴重+無功嚴重”的復雜惡劣工況場合。




加裝QHAS APF后，對電流諧波以及無功進行治理，效果對比如下，三相電流不平衡基本消失，中線電流基本為零，電壓電流諧波基本消失，THDi降低到2.7%，功率因數提高到0.98。



 二.QHAPF系列有源濾波器APF解決的問題：

      電網中大量存在的非線性電力電子設備和沖擊性、波動性負荷（例如電弧爐、大型軋鋼機和電力機車等），給電力系統帶來了日益嚴重的電能質量問題，甚至威脅電力系統和用戶設備的正常運行。特別是對那些高度自動化的用電設備，每年因電能質量問題要承受巨大的經濟損失。常見的用電電能質量問題主要包括：無功電流、電流諧波、電流三相不平衡。其中以電流諧波造成的危害為主。
