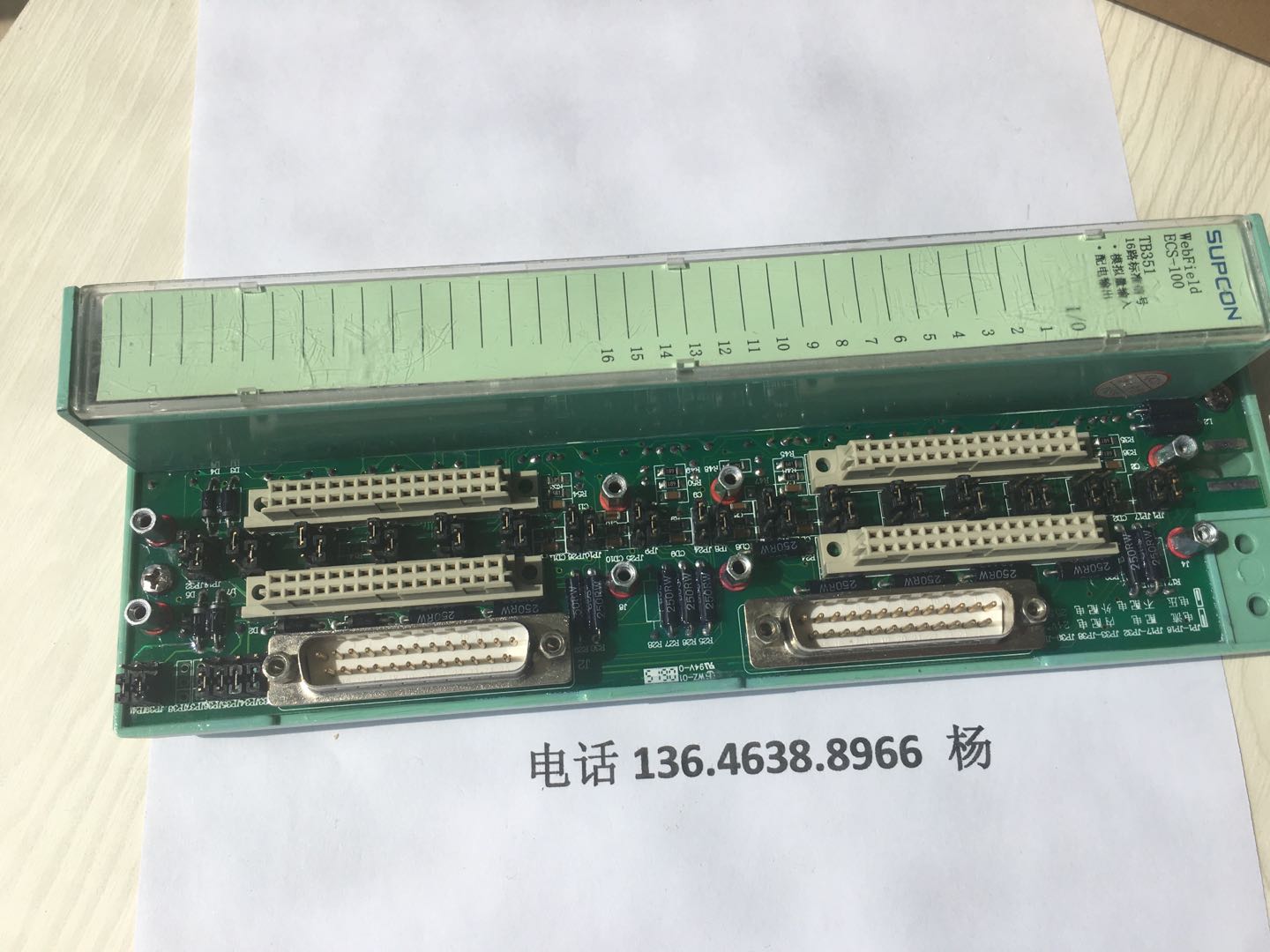

*中控卡件xp*xp351電流信號輸入卡

XP313、SP313電流信號輸入卡可測量6路電流信號（II型或III型），并可為6路變送器提供+24V隔離配電電源。它是一塊帶CPU的智能型卡件，對模擬量電流輸入信號進行調理、測量的同時，還具備卡件自檢及與主控制卡通訊的功能。 XP313卡的6路信號 ，電源及信號互相隔離，并且都與控制站的電源隔離。 當卡件被拔出時，卡件與主控制卡通訊中斷，系統監控軟件顯示此卡件通訊故障。XP313卡的每一路可分別接收II型或III型標準電流信號。當需XP313卡向變送器配電時可通過DC／DC對外提供6路+24V的隔離電源，每一路都可以通過跳線選擇是否需要配電功能。 XP313卡件是浙大中控JX-300Xp系統中一種基本卡件，是6路電流輸入卡，可連接壓力變送器，流量計，液位計，變頻器的電流反饋等4-20ma輸入的各類設備，可以有源和無源兩種信號輸入類型，若是單卡配置的系統，xp313卡件壞掉后，與之相連的六路信號就不能顯示了 ，組態編程中與之相關的程序也就不能起到作用了 技術指標 型號 XP313 卡件電源 5V供電電源 5VDC?0.3V，Imax<50mA 24V供電電源 24VDC?0.5V，Imax<200mA 輸入回路 通道數 6路 信號類型 電流信號（Ⅱ型或Ⅲ型），組態可選 濾波時間 組態可選 分辨率 15bit，帶極性 輸入阻抗 250Ω 隔離方式 光電隔離，分組隔離 隔離電壓 500VAC 1分鐘（現場側與系統側） 500VAC 1分鐘（組組之間） 共模抑制比 ≥100dB 串模抑制比 >50dB 負載能力 <1KΩ (20mA) 短路保護電流 <30mA (單卡，每通道) 斷線檢測 Ⅲ型信號具備，II型信號不具備 測量精度 信號類型 測量范圍 精度 標準電流（Ⅱ型） 0～10mA ±0.2%FS 標準電流（Ⅲ型） 4～20mA ±0.2%FS 五月一日，本公司利用放假時間，對員工進行了業務培訓，主要是熟練中控卡件XP313的性能，結構特點，供電方式，配電方法等 1：關于單卡和冗余 一般情況下，卡件都是在單卡狀態下運行，重要場合采用冗余配置，單卡配置時，J1/J2/J3/J4/J5/J6/J7/J8，1-2短接，冗余配置時，J1/J2/J3/J4/J5/J6/J7/J8，2-3短接。 2：關于配電部配電 當外界儀表需要DCS系統供電時，如壓力變送器，渦街流量計，差壓變送器等一般是配電的，JP1 JP2 JP3 JP4 JP4 JP5 J P6的1-2短接， 不需要配電時，如電磁流量計，質量流量計，JP1 JP2 JP3 JP4 JP4 JP5 J P6就是2-3短接， 注意JP8是保護跳線，不能隨意短接， 3：配電時空載電壓一般是24伏， 當負載電阻較小時，電壓會降低，一般18-24伏都是正常范圍，盡量不要現場儀表不要短路，卡件控制的短路電流一般不會高于24ma，對現場起到 保護的作用， 4：XP313對應的端子板是通用的端子板，XP520，其接線是1 2、3 4、5 6、9 10、11 12 13 14.注意當外電路輸入電流時，就是外供電時，正負極要反接，總體原則就是偶數端子是電流進入的端子，無論是配電還是不配電。 卡件狀態指示燈 濟南星之火機電科技有限公司，主營產品有：銷售橫河變送器，橫河EJA差壓變送，橫河EJA壓力變送器，浙大中控，中控dcs系統，dcs系統改造擴容，dcs系統卡件，渦街流量計。 公司現有員工83人，其中總工程師一名，高科技技術人才15名，及充足的工程實施人員。 、點檢服務，舊系統改造、現場調試以及成套檢修的各種工程 、安裝和調試工程、安裝和調試。 主要經營產品有浙大中控DCS系統，浙大中控系統卡件，儀器儀表,渦街流量計，電氣動調節閥，壓力變送器，測量儀表，繼電器，安全柵，UPS等 濟南星之火機電科技有限公司，熱情為您服務，公司主營：浙大中控JX-300XP系統是廣大用戶的理想選擇，我公司長期代理浙大中控DCS 系統--- JX-300XP JX-300XECS100等系統，公司長期庫存有XP243X.XP233.XP251-1.XP251.XP313、XP314、XP316、XP322、XP362、XP363、SP313、SP314、SP316、SP322、SP362、SP363、FW352、FW352、FW353、FW372、FW366、FW367等浙江中控DCS系統卡件。 聯系電話136 4638 8966
