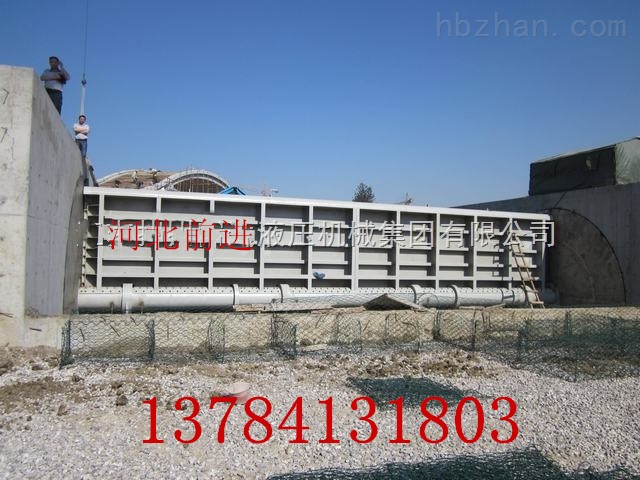

液壓壩的結構及原理介紹鋼制閘門

結構及原理 液壓升降壩是一種采用自卸汽車力學原理，結合支墩壩水工結構型式的 活動壩，具備擋水和泄水雙重功能。 液壓升降壩的構造由弧形(或直線)壩面、液壓桿、支撐桿、液壓缸和液壓泵站組成。 用液壓缸直頂以底部為軸的活動攔水壩面的背部，實現升壩攔水，降壩行洪的目的。采用滑動支撐桿支撐活動壩面的背面，構成穩定的支撐墩壩。采用小液壓缸及限位卡，形成支撐墩壩固定和活動的相互交換，達到固定攔水，活動降壩的目的。采用手動推桿開關，控制操作液壓系統，根據洪水漲落，人工操作活動壩面的升降。 折疊產品規格 門高(H):1.5m、2m、2.5m、3m、3.5m 單扇寬度:標準為6m 折疊工作特點 1、 液壓升降壩壩體跨度大，結構簡單，易于建造。 2、 液壓升降壩液壓系統操作靈活，可采用手動開關控制。 3、 液壓升降壩低水頭水力條件優越。該壩可基本保持原河床，可暢泄洪水、上游堆積泥沙、卵石和漂浮物而不阻水。與傳統水閘及類似的橡膠壩相比，過流能力大，泄流量大。特別適用于橡膠壩不宜建造的多砂、多石、多樹、多竹和地區的河流?？梢哉{(diào)節壩高溢流，可控制上游水位和泄流量。 4、 液壓升降壩施工簡單，施工工期短，和傳統水閘相比，減少了閘墩、大量金屬結構埋件及閘門啟閉設備，但是混凝土工程量復雜，初期投資節約設備資金，后續維護費用較高。 5、 液壓升降壩屬于低水頭擋水建筑物，廣泛使用于水利灌溉，城市美化環境等方面可形成寬闊的水面。 折疊產品優點 1、投資 壩面采用鋼筋混凝土結構，基礎上部的寬度只要求與活動壩高度相等，同時液壓系統較為復雜，因此，工程壩面部分成本較低?？偝杀局挥型纫?guī)格的氣盾擋水閘約十分之一。 2、適用范圍 活動攔水高度一般在3米左右，寬度受液壓管路壓力損失影響不易超過50m。一般平緩、淤積不嚴重，沉降小地質條件的河床都行;基本不受漂浮物影響;放壩比較快速。 3、結構堅固可靠，抗洪水沖擊能力強 該壩壩面升起后，形成穩定的支撐墩壩結構，力學結構科學。不在河中設置支撐墩等任何阻水物體，活動壩面放倒后，壩體只高出原壩頂500厘米。排漂浮物效果較好。 4、維護管理費用較橡膠壩低 5、人造瀑布 壩體弧形設計(壩高5米以下采用鋼筋混凝土壩面，5米以上沒有工程實踐)，上游水量較大時形成瀑布景觀。 折疊產品缺點 液壓壩的支撐鎖定裝置隱患大 在正常擋水時，固定支撐桿起到支撐作用，主要承受來自壩面自身的重量與水壓力。支撐桿的解鎖由預埋在壩基的限位鎖定機構組成。鎖定機構由獨立的液壓系統控制動作，鎖定機構通過支撐桿底部的液壓脫鉤解鎖。液壓壩得以降壩。但由于限位鎖定機構處于壩面的下游絞軸附近，驅動解鎖的液壓缸管路復雜且位置分布不合理，時?？ㄋ阑虿荒軇幼?。導致行洪時不能降壩，以致造成事故。 降壩操作的前提條件是在液壓泵站通電情況下進行，如果大雨等天氣條件下造成液壓系統斷電，那么降壩就不可能成立。 主液壓缸首先在液壓泵的工作狀態下，將壩面舉升一定高度，使得支撐桿對鎖定鉤不在施壓，然后小液壓缸將支撐桿推舉，主液壓缸收回，壩面下降，支撐桿滑出鎖定機構。 液壓壩需人員住守管理 洪水暴漲達到設定的高度時，放壩行洪(該壩的自動放壩功能在無電，開關失控，液壓軟管破裂情況下不能保證及時放壩行洪)。液壓管路部件受到折彎接頭容易斷裂，導致壩面升降系統癱瘓損壞，更換需重新開鑿圍堰，維護管理費用幾乎重新建造，而產品設計使用壽命只有3~5年。壩面由于是混凝土，噴涂和防腐，抗水下凍融，基本2年就需要返修，活動壩面高度為固定支撐桿高度。 液壓壩無法檢修的問題 液壓壩主液壓缸的基座位于消力池的底部，全部的油管和軟管也位于消力池底部，而消力池長期是有淤積和常年水位的，如此檢修變?yōu)椴豢赡?，如果?qiáng)行檢修，就需要截流-排空-清淤工程量可想而知，如果僅僅為了更換液壓缸軟管，代價就是在太大，所以造成無法檢修。 液壓壩在其活動范圍內長期鎖定問題 由于洪水來臨，液壓壩不能降壩行洪問題日漸突出，液壓壩將部分工程的支撐桿取消--拿掉，由此便出現另外的安全隱患，無支撐桿后，主液壓缸本身是雙作用液壓缸，當作為長期支撐時，雖然液壓管路系統不向外漏油，但是雙作用液壓缸的兩個油腔之間會形成內漏，無桿腔向有桿腔通過液壓缸活塞串油，這種內漏對于長期的壩面支撐極為不利，壩面整體會緩慢下降，導致多扇壩面無法維持水平面，同時多扇壩面調節統一高度將變得十分困難。
