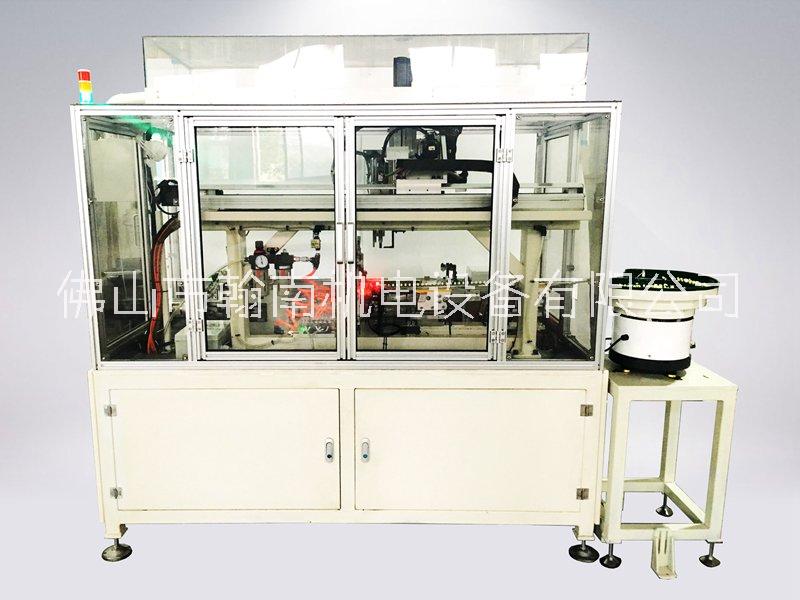

卡扣機產品說明

1、翰南卡扣自動組裝設備應用于汽車車門內飾板(要組裝的工件)塑料卡扣自動組裝，組裝過程實現全程自動化；

2、設備采用可編程控制器PLC自動控制，使用人機界面操作控制程序；其完成動作為：震動盤送料、卡扣分離、XYZ-U四軸機械手夾取卡扣進行安裝，其中XYZ為坐標軸，用于卡扣的坐標定位，U軸為旋轉軸，用于安裝不同方向的卡扣；

3、設備可分別組裝4種不同結構但使用相同塑料卡扣的車門內飾板，4種工件的治具固定于可旋轉的轉軸箱的四面，每個面的治具對應一種工件，根據所需要安裝的工件，選擇相應的品番按鈕，治具自動轉至該治具所在的一面；

4、振動盤可裝入約1000pcs卡扣，其送料速度約20pcs/min，卡扣組裝速度10pcs/min，即約每1小時30分需往振動盤加入一次卡扣，振動出口處設有缺料報警傳感器，當振動盤出口20秒沒有感應卡扣時，蜂鳴器報警，人機界面提示缺料報警；

5、所有驅動均采用伺服電機與步進電機，夾緊與定位均采用氣動元件；

6、支持其他類型卡扣及汽車車門內飾板非標設備定制。

設備參數：

1、適用工件：各類卡扣

2、設備尺寸：2200(L)x950(W)x1800(H)

3、組裝效率：6s/pcs

4、重復定位精度：±0.02

5、工作范圍：1050mm/350mm/150mm(根據產品尺寸而定)

6、總耗壓縮空氣量：35m3/h；供氣壓力：0.5MPa以上

7、總耗電量：6kw；32A；單相220V

8、空氣質量：微粒大小不超過1um，油霧濃度不超過1mg/m³(ANR) ,且不含水氣

9、設備重量：600KG

操作資格

本設備的運轉操作,檢查維修調整等作業人員,必須經過該設備的操作培訓,維修人員還需具備機械,電氣的維修資格,并經考核合格,方可對該設備進行操作和維修。

卡扣機安裝過程解析

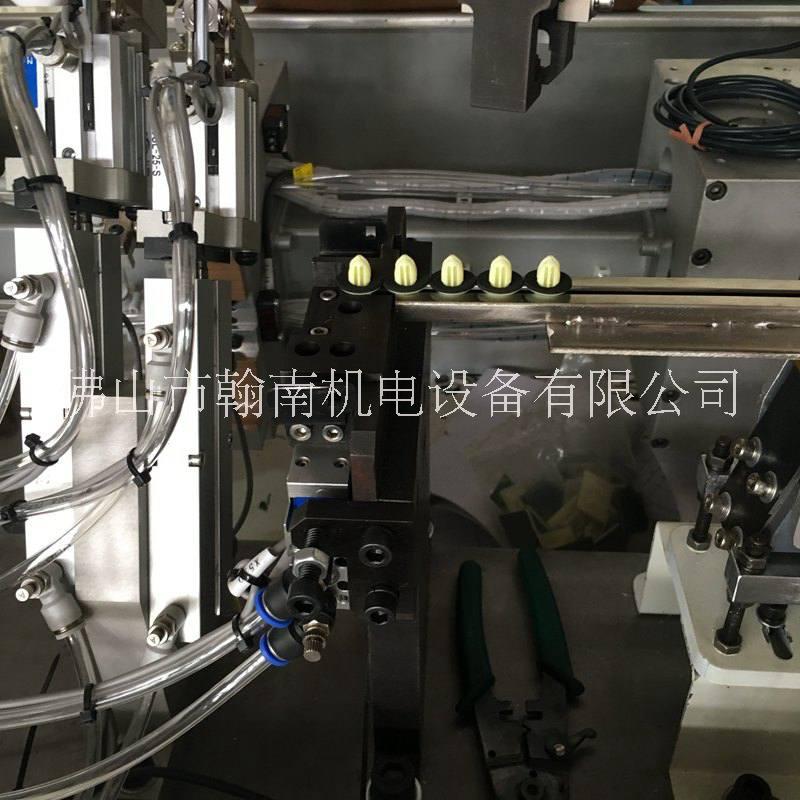

震動盤上料

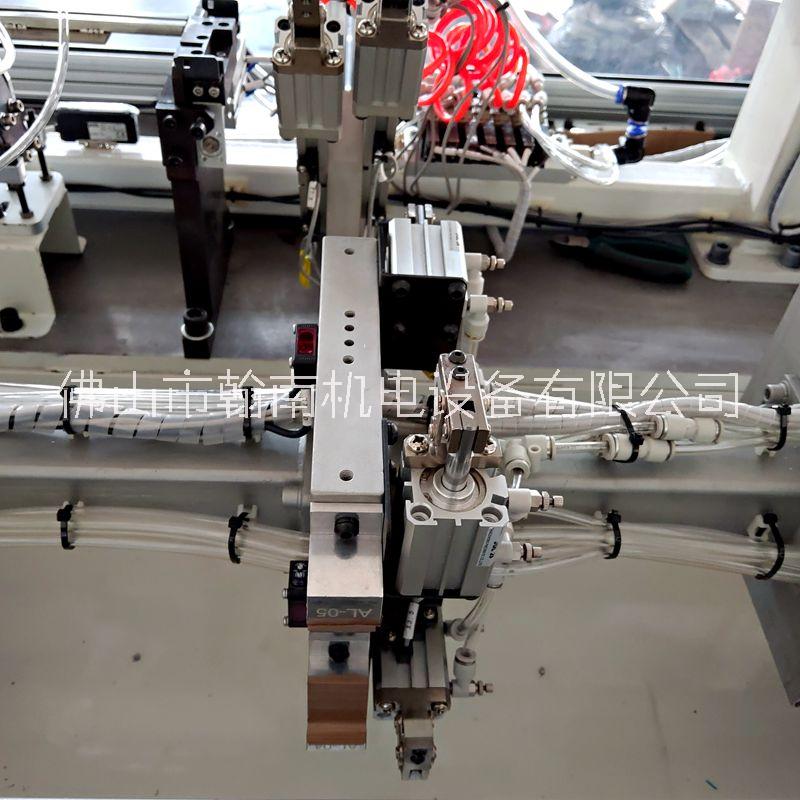

XYZ三軸機械手夾取塑料卡扣

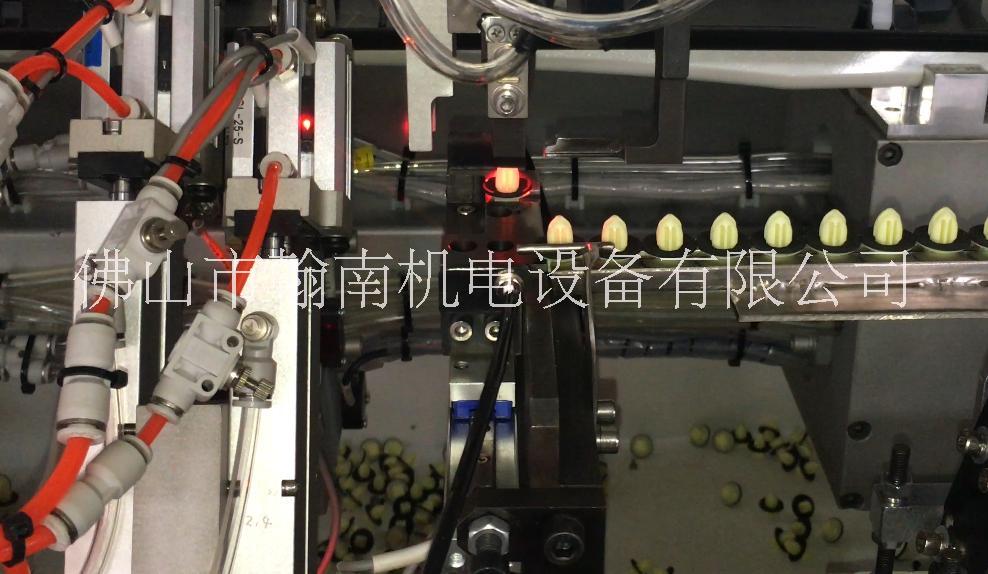

機械手安裝塑料卡扣
