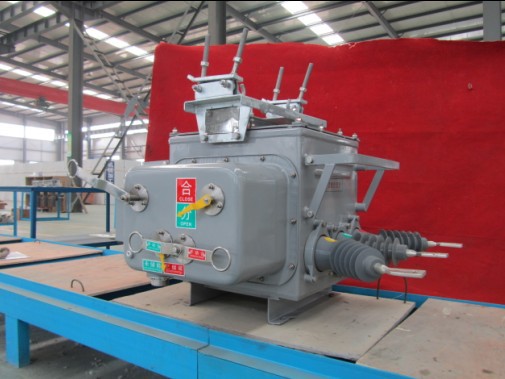

10Kv戶外柱上真空斷路器zw20-12

10Kv戶外柱上真空斷路器zw20-12

ZW20-12型戶外用戶分界真空斷路器，是解決上述波及事故的理想設備，該設備出線側內置零序電流互感器，與分界控制器配合使用。安裝于10kV架空配電線路的T接處或用戶端，可以實現自動切除單相接地故障和自動隔離相間短路故障。確保非故障用戶的用電安全。適合用于變電站，工礦企業，農村電網配電系統作保護和控制及頻繁操作場所之用。

引用標準
GB/T11022-1999    《高壓開關設備和控制設備標準的共用設計要求》
GB311.2-2002        《高壓輸變電設備的絕緣配合使用導則》
GB1984-2003         《交流高壓斷路器》
GB/T4109-2008      《交流電壓高于1000V的絕緣套管》
GB2706                  《交流高壓電器動、熱穩定試驗方法》
GB3309-1989         《高壓開關設備在常溫下的機械試驗》
GB/T8905-1996      《電氣設備中氣體管理和檢測導則》
GB1208-2006         《電流互感器》
GB/T17626-4-1998 《電磁兼容試驗和測量技術，電快速瞬變脈沖群抗擾度試驗》

現場安裝條件

在施工現場，“任何設備都可能出事，億萬分之一也不能失”“扛就扛紅旗，干就好，爭就爭”等紅色醒目標語隨處可見。

上合組織青島峰會保電是國網山東省電力公司承擔的規模大、標準高、責任重的政治保電任務。35項基建工程中，新開工工程14項，續建工程21項，時間緊、任務重、風險大、協同多。在公司總部的大力支持下，國網山東電力建立省、市、縣一體化指揮協調體系，按照“山東保青島，青島保核心”的原則，時間確定了保電項目，組建了以建設部負責人為組長的工程建設組常駐青島現場辦公，調集全省實力強的設計、施工、監理隊伍，全力推進工程建設。

國網山東電力建設部建設管理處處長張映暉說：“我們從可研階段就開始跟蹤，省公司分管負責人主持召開6次協調會，總體協調可研、設計、評審、招標等前期工作，確保了2月26日全部工程開工，比常規工程快了兩個月。”

產品特點
操作靈活，方便：本產品既可電動儲能，電動分合閘，也可手動儲能，手動分，合閘功能，并能近距離或遠離遙控操作；
開斷性能優越：開斷短路電流25KA達30次；
操作功率小，可靠性高：全新設計的小型化電動彈簧機構，機件數目和儲能電機是額定功率(約40W左右)都降低到低水平；

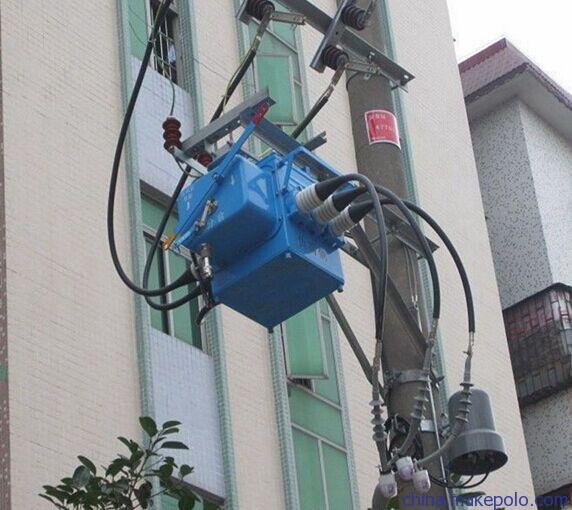

安裝方式靈活：可采用柱上吊裝或坐安裝方式；
具有免維護特性：斷路器主回路，二次元器件,操作機構均密封在SF6氣體(零表壓)中，不受外界環境影響，性能穩定，可靠，免維護；
密封性能可靠：采用成熟的密封結構技術，密封性可靠；
進出線絕緣性能優良：采用硅橡膠套管，使接線端子之間絕緣離充裕，外絕緣性能優良使用安全；
“四遙”功能：可與控制器配套，實現遙控，遙測，遙信和遙調功能。

5. 技術參數
5.1 斷路器本體的額定參數

5.2 斷路器本體的機械特性參數
