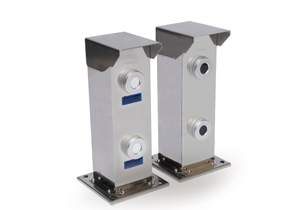

山東濟南激光對射探測器 山東激光對射探測器

一、產品特點 1、三種智能工作模式，可適應各種復雜環境 擁有三種工作模式，使用時可以根據不同的使用環境選擇相應的工作模式，適應任何復雜環境，實現真正零誤報。 2、多檔響應時間可調 報警響應時間設置更加靈活，共有6檔可調，分別是25ms,50ms,100ms,200ms,300ms,600ms。完全滿足行人檢測、圍墻檢測以及車輛超高檢測等多種場合。 3、旁路功能 可將任一束激光 ，在某些特定場合用戶可以任意控制禁止接收某一束激光，把接收端全部激光 時即旁路該防區。 4、報警持續時長及報警方式可調 出現報警時用戶可自行設定報警持續時間，有500ms，1S，2S等多檔調整。報警方式可設置為遮擋一束光報警或同時遮擋相鄰兩束光報警。 5、大功率繼電器輸出(可以支持聯動) 接收端在原有信號繼電器輸出基礎上增加了一組大功率繼電器，可直接控制大功率負載。 6、大透鏡擴大接收面積 接收窗口使用Φ60mm高透聚光透鏡，激光接收面積大幅提升，能有效增加激光信號強度。透鏡后端采用喇叭形結構，將收集的激光通過窄帶濾光片濾除后送給后級模擬電路處理，其接收范圍大大增強。 7、激光管可更換設計 激光管損壞不用更換整個設備，只需更換激光管即可，更換激光管就像拆裝電燈泡一樣容易。激光管管身為精密外螺紋，與光束調整裝置旋緊配合安裝，完全間隙誤差，極大地降低了偏光幾率。 8、激光調整螺絲前置設計，方便調光 將激光方向調整螺絲改為前置設計，便于調光人員觀察調整方向，且采用前置設計后即便設備安裝在死角也可方便調光。 9、設備供電范圍寬 接收發射端加入率電源管理芯片，穩定工作的同時提高了供電范圍，其供電電壓范圍為DC 10-30V。 10、設備外殼設計合理，安裝方便，維護簡單 設備外殼采用流線型設計，將棱角處做圓弧處理，有效減小風阻，增強穩固性。出線處為M20標準外螺紋，可直接與M20內螺紋穿線管對接，安裝方便快捷。 11、免費系統升級服務 系統支持手動升級，可享受***新的技術升級服務。 二、技術參數 項目 技術指標 產品型號 X2 激光波長 650nm、808nm、980nm 警戒距離 0~500米 警戒層次 單層警戒 報警方式 光束遮斷報警 工作電壓 DC12V±10%或AC220V 工作電流 發射：65mA 接收：85mA，報警時50mA 報警輸出方式 一組繼電器常開/常閉觸點，觸點容量：AC125V/0.5A、DC24V/2A 發射端、接收端角度 發散角度： ＜3′接收角度：＞10° 光軸調整角度 水平±30° 垂直±30°(范圍可調) 產品尺寸 140mm(L)*140mm(W)*261mm(H) 底盤尺寸 140mm(L)*140mm(W)*10mm(H) 材質 外殼：鋁合金；頂蓋、底座：ABS+PC 產品重量 發射端：0.96kg 接收端：0.8kg 安裝孔尺寸 4個20*10長圓孔均勻分布。 報警時間 2s±1s(1-30s可選) 響應時間 5ms-500ms(可調) 使用環境溫度 -40℃~70℃ 防護等級 IP67 激光光源類型 一類安全激光光源，等級為CLASSⅠ MTBF ＞120000小時
