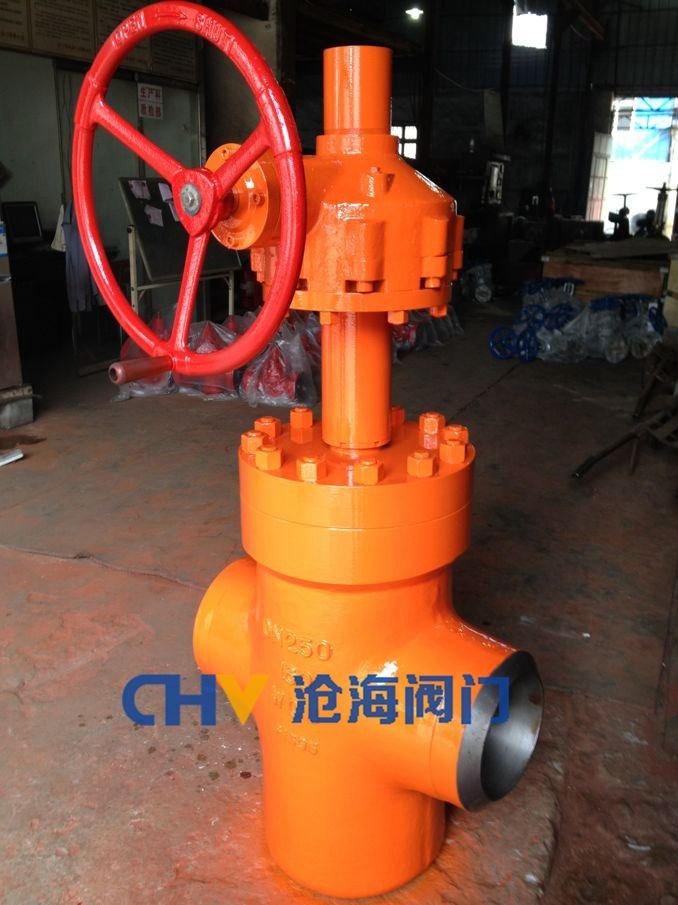

ZF563Y高壓傘齒輪平板閘閥

[高壓平板閘閥

美標平板閘閥

API6A平板閘閥

電動平板閘閥]

溫州市平板閘閥廠家

價格： 電議

物流： 暫無物流地址| 賣家支付運費

可銷售總量： 0件

手機： 13600687865 郵箱： zjcanghai@163.com

傳真： 0577-67997191 地址： 浙江溫州市

在線詢盤聯系廠家：13600687865 0577-67357191

在線詢盤

提交詢盤信息，一呼百應會為您匹配更多優質、合適的供應商！

*采購產品：

信息不能為空！請?zhí)顚懀?/p>

*采購量/單位：

采購量不能為空！

*期望價格：

元

價格不能為空！

*報價截止日期：

截止日期不能為空！

*聯系人：

聯系人不能為空！

*聯系電話：

聯系電話不能為空！

[高壓平板閘閥美標平板閘閥 API6A平板閘閥電動平板閘閥]

我想要了解：

產品價格更多商品信息

請輸入您要咨詢的問題：

您的聯系方式：

郵箱：

手機：

詳細信息（ZF563Y高壓傘齒輪平板閘閥）

品牌： 其他
型號： ZF563Y
連接形式： 其他
主體材料： 碳鋼
公稱通徑： 50
適用介質： 水
材質： 碳鋼
密封形式： 軟密封型
標準： 國標
外形： 中型
流動方向： 單向
驅動方式： 手動
零部件及配件： 手輪
用途： 截止
壓力環境： 常壓
工作溫度： 高溫
類型(通道位置)： 二通式

產品名稱 ZF543Y、ZF563Y、ZF583Y高壓平板閘閥產品型號 ZF543Y、ZF563Y、ZF583Y 公稱通徑 DN25-200 壓力范圍 16-42MPa 閥體材質 鑄鋼、鍛鋼、不銹鋼

CHZF563Y高壓傘齒輪平板閘閥概述：

ZF系列ZF系列ZF543Y/ZF563Y/ZF583Y注水閥均為高壓平板閘閥。結構合理，密封可靠，操作輕便。密封面均噴焊硬質合金，具有防腐、耐磨、耐沖蝕等優點，且可用于節流。尤其適用于工作壓力≤42MPa，工作溫度≤120℃的水、油、泥漿、天然氣管線作控制介質流動的啟閉及調節裝置。

CHZF563Y高壓傘齒輪平板閘閥產品采用標準：

設計標準		JB/T5298、APl6D
結構長度	法蘭	GB/T 12221、JB/T 5298
	焊接	GB/T 15188.1
連接法蘭		GB/T9113、JB/T 79 ANSl 16.5a
對焊端		GB/T 12224
試驗和檢驗		GB/T3927、JB/T 9092

CHZF563Y高壓傘齒輪平板閘閥產品性能規范：

適用范圍		PN10.0～42.0MPa	DN25～200mm
適用溫度		-29～121℃
適用介質	普通型	石油、天然氣、成油品、水等
	抗硫型	含H2S、CO2的石油、天然氣等
連接形式		法蘭端、焊接端、卡箍端
驅動方式		手動、電動、氣動等

一、 CHZF563Y高壓傘齒輪平板閘閥結構特征與工作原理

1、采用浮動閥座，雙向啟閉，密封可靠，啟閉靈活。

2、閘板下部開有導流孔，并給予精密導向，同時密封部均噴

焊硬質合金，耐沖蝕。

3、閥體承載能力高，通道為直通式，全開時，與閘板導流孔

相貫通和直管相似，流阻很小。閥桿處采用復合填料，多重密封，使得密封可靠，摩擦力小。

4、關閉閥門時，順時針轉動手輪，閘板下移至底部，由于介

質壓強的作用，將進口端密封座推向閘板方向。形成較大的密封比壓，從而形成*.*/*道密封。同時，將閘板壓向出口端密封座上，成為雙重密封。

5、由于采用雙重密封，所以可在不影響管道工作的情況下更

換易損件。這是本廠產品優先于國內外同類產品的重要特征。

6、開啟閘板時，逆時針旋轉手輪，閘板上移，導流孔與通道

孔相貫通。隨著閘板的上升，貫通孔逐漸加大，至極限位置時，導流孔與通道孔相重合，此時全開。

壓力（MPa）	公稱通徑	尺寸			H			H1
壓力（MPa）	公稱通徑	L	Do	D	手動	傘齒轉傳動	電動	H1
10 15 16 20	DN25	160	25	35	235	\	\	65
	DN40	210	35	60	335	385	435	99
	DN50	230	46	76	370	420	470	110
	DN65	250	57	89	420	470	520	137
	DN80	270	73	108	478	530	578	160
	DN100	320	80	133	595	645	695	204
	DN125	400	110	159	650	700	750	241
	DN150	500	139	170	725	775	825	275
	DN200	600	178	222	875	925	975	350
25 32 42	DN25	160	25	35	235	\	\	65
	DN40	210	35	60	335	385	435	99
	DN50	240	46	76	370	420	470	110
	DN65	260	57	89	420	470	520	137
	DN80	280	73	108	478	530	578	160
	DN100	330	80	133	595	645	695	204
	DN125	400	110	159	650	700	750	241
	DN150	500	139	170	725	775	825	275
	DN200	600	178	222	875	925	975	350

購買本公司CHZF563Y高壓傘齒輪平板閘閥

按以下指示進行安裝：（詳情或見產品說明書）

（1）、手輪、手柄及傳動機構均不允許作起吊用，并嚴禁碰撞。

（2）、雙閘板閘閥應垂直安裝（即閥桿處于垂直位置 , 手輪在頂部 )。

（3）、帶有旁通閥的閘閥在開啟前應先打開旁通閥（以平衡進出口的壓差及減小開啟力 )。

（4）、帶傳動機構的閘閥，按產品使用說明書的規定安裝。

（5）、如果閥門經常開關使用 , 每月至少潤滑一次
