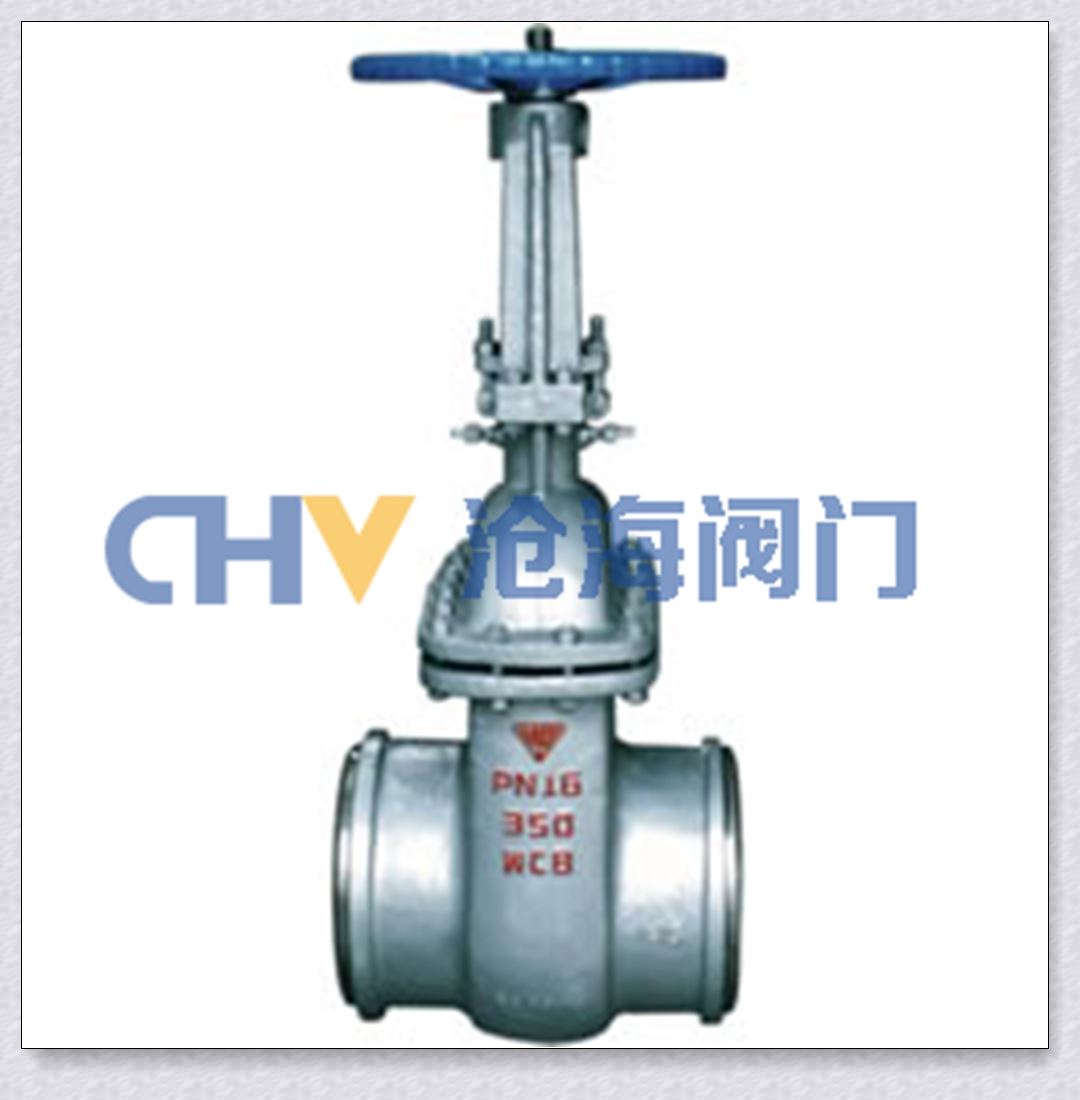

DS Z64H水封閘閥

[水封閘閥

電動閘閥

高壓閘閥

手動閘閥]

溫州市水封閘閥廠家

價格： 電議

物流： 暫無物流地址| 賣家支付運費

可銷售總量： 0件

手機： 13600687865 郵箱： zjcanghai@163.com

傳真： 0577-67997191 地址： 浙江溫州市

在線詢盤聯系廠家：13600687865 0577-67357191

在線詢盤

提交詢盤信息，一呼百應會為您匹配更多優質、合適的供應商！

*采購產品：

信息不能為空！請?zhí)顚懀?/p>

*采購量/單位：

采購量不能為空！

*期望價格：

元

價格不能為空！

*報價截止日期：

截止日期不能為空！

*聯系人：

聯系人不能為空！

*聯系電話：

聯系電話不能為空！

[水封閘閥電動閘閥高壓閘閥手動閘閥]

我想要了解：

產品價格更多商品信息

請輸入您要咨詢的問題：

您的聯系方式：

郵箱：

手機：

詳細信息（DS Z64H水封閘閥）

品牌： 其他
型號： DS/Z64H
連接形式： 其他
主體材料： 碳鋼
公稱通徑： 50
適用介質： 水
材質： 碳鋼
密封形式： 軟密封型
標準： 國標
外形： 大型
流動方向： 單向
驅動方式： 手動
零部件及配件： 手輪
用途： 截止
壓力環境： 常壓
工作溫度： 常溫
類型(通道位置)： 二通式

產品名稱 DS.Z64H水封閘閥產品型號 DS/Z64H 公稱通徑 DN50-600 壓力范圍 1.6MPa-10.0MPa 閥體材質 鑄鐵、鑄鋼、不銹鋼

DS/Z64H水封閘閥產品概述：

DS/Z64H水封閘閥適用于公稱壓力100MPa，工作溫度425℃，工作介質為水、蒸汽、油品和非腐蝕氣體的管路上作啟閉裝置用，尤其適用于火電廠汽機真空冷凝系統。

DS/Z64H水封閘閥產品特點：

1、S/Z型系列采用雙閘板雙向彈性密封、啟閉靈活、迅速、密封可靠

2、產品結構簡單、緊湊合理、檢修方便、使用壽命長

3、在管路上作啟閉裝置用，必須處于全開或全閉狀態，不得用于調節流量

4、閥門連接方式有法蘭和焊接兩種，驅動方式為手動和電動。

DS/Z64H水封閘閥主要性能規范：

試驗壓力 Test pressure	公稱壓力PN/MPa
試驗壓力 Test pressure	1.0	1.6	2.5	4.O	6.4	1O.0
殼體強度試驗 Shell Strength test	1.5	2.4	3.8	6.O	9.6	15.0
密封試驗 Seal test	1.1	1.8	2.8	4.4	7.0	11.O
上密封試驗 Back seal test	1.1	1.8	2.8	4.4	7.0	11.0
氣密封試驗 Leak- proofness test	0.5～O.7

使用范圍：

產品類別 Product classification	適用溫度/℃ working temperature	適用介質 Suitable medium
碳鋼型(C) Carbon steel	≤425	水、蒸汽、油品、非腐蝕性氣體 Water，Stem，oilgoods non-corrosive gas
合金鋼(I) Alloy steel	≤540	水、蒸汽、油品、非腐蝕性氣體 Water，Stem，oilgoods non-corrosive gas

主要零件材料：

產品類型 Product type	零件名稱 Part name
產品類型 Product type	閥體、閥蓋、支架 B0dy，BOnnet，Yoke	閥桿 Valve rod	閘板、閥瓣、密封面 Walge gate Disc Sealface	閥座密封面 Seatring seal face	閥桿螺母 Yoke nut	填料 Packing
碳鋼型(C) Carbon steel	WCB 25	1Crl3 或2Crl3	Crl3型不銹鋼或硬質合金 Sainlesssteelor carbidealloy	不銹鋼 Stainlesssteel	鋁青銅 Albronze	柔性石墨 F18xible graphite
合金鋼(I) Alloy steel	WC6 Cr5M01	38CrMoAlA 20CrlM01VA	鈷基合金	硬質合金 Carbide alloy	鋁青銅 Albronze	柔性石墨 F18xible graphite

DS/Z64H-16、25 DS/Z64Y-16I、25I主要尺寸：

公稱通徑 DN/mm Nominal diameter	L	α	H	DO	PNl.6/MPa		PN2.5/MPa
公稱通徑 DN/mm Nominal diameter	L	α	H	DO	D	D1	D	D1
50	250	37o30’	334	250	58	50	64	4g
65	270	37o30’	439	250	75	65	82	67
80	280	37o30’	495	300	91	79	95	77
100	300	37o30’	575	350	11O	97	117	101
125	325	37o30’	587	350	136	121	144	126
150	350	37o30’	607	350	163	146	172	158
200	400	37o30’	740	400	223	202	223	202
250	450	37o30’	863	400	278	254	278	254
300	500	37o30’	990	400	330	305	330	305
350	550	37o30’	1137	500	382	352	382	352
400	600	37o30’	1523	500	432	399	432	39g
450	650	37o30’	1618	600	485	451	485	451
500	700	37o30’	1657	600	535	501	535	499
600	800	37o30’	1746	700	636	601	636	599

注：PN1.6(16)閥門允許作為PN1.0(10)壓力選用

DS/Z64H-40、64、100 DS/Z64Y-40I、64I、100I主要尺寸：

公稱通徑 DN/mm Nominal diameter	L	D	α	PN4.O/MPa			PN6.4/MPa			PNlO.0/MPa
公稱通徑 DN/mm Nominal diameter	L	D	α	D1	H	D0	D1	H	DO	D1	H	D0
50	250	64	37o30’	49	345	300	50	350	300	49	350	300
65	270	83	37o30’	67	441	300	66	447	300	64	447	300
80	280	96	37o30’	79	495	350	77	499	350	75	499	350
100	300	117	37o30’	101	575	350	99	582	400	87	582	400
125	325	144	37o30’	126	587	400	129	590	400	125	590	400
150	350	172	37o30’	152	607	400	150	611	450	145	611	450
200	400	223	37o30’	200	740	450	198	745	550	190	747	550
250	450	278	37o30’	252	863	550	246	867	650	236	869	650
300	500	330	37o30’	302	1008	650	294	1008	750	282	1013	750
350	550	382	37o30’	350	1142	750	342	1148	800	334	1148	850
400	650	432	37o30’	397	1527	850	387	1531	900	377	1533	950
