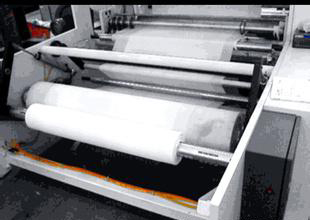

特種紙印刷涂布機 印刷涂布機

產品詳情 一、用途 該機引進國外涂布機技術結合自身多年生產涂布機經驗綜合而成，本機采用雙面網紋涂布方式，廣泛適用于生產雙面上色涂布、雙面導電膜涂布、雙面靜電膜涂布等各種涂布產品。 二、主要技術參數 型號 TB-1200型 涂布方式 網紋涂布 涂布寬度 1200mm 放卷形式及直徑 液壓升降式單工位φ1200mm 復合放卷形式 電動翻轉式雙工位φ600mm 收卷形式 液壓升降式單工位φ1200mm 烘箱長度 雙層烘箱：上層為14米；下層為12米 烘箱溫度 10-150℃ 涂布速度 10-80m/min（視材料而定） 機械速度 100m/min 外形尺寸 16000×3000×4800mm 機器重量 約20TT 加熱方式 導油循環加熱式 三、性能及特點 1．雙面涂布帶復合功能。 2．整機采用6變頻電機控制，整機張力（放卷、涂布、牽引、收卷）采用日本三菱牌PLC系統自動控制，通過人機界面觸摸屏控制及顯示，提高整機張力的可靠性。 3．放料架形式為液壓升降式單工位，復合放料架形式為電動翻轉式雙工位，采用磁粉自動張力控制。 4．雙面網紋涂布方式，涂布刮刀軸采用重型式雙軸式機械獨立游動，刮刀調節方式為手動帶氣動式，角度任意調節，涂布量取決于網紋輥目線，不同的涂布量可換不同目線的網紋輥。 5．上層烘箱為14米分6段獨立控溫，下層烘箱為12米分5段獨立控溫，加熱采用導熱油循環加熱，交換器外置，熱風進入式干燥系統，可調式內循環吸排氣裝置，進、排風風力強勁，干燥。 6．雙層烘箱內導輪采用主動與主機同步，傳動采用同步帶輪傳動式，減免材料拉伸和變形，氣缸開頂式烘箱及穿膜操作平臺，使操作工人便于工作。 7．涂布輥---牽引鋼輥中間張力同步采用浮動擺臂式由PLC自動控制
