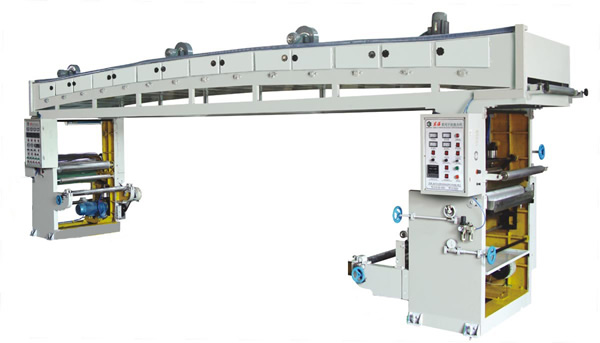

光學膜涂布機 離型膜涂布機 PVC電工絕緣膠帶涂布機

產品詳情 一、用途 該機引進國外涂布機技術結合自身多年生產涂布機經驗綜合而成，本機采用逗號刮刀和網紋兩種涂布功能，逗號刮刀涂布針對膠帶、不干膠、電工保護膜等涂布，網紋涂布針對硅油、PE保護膜涂布，廣泛適用于生產膠帶、不干膠、電工保護膜、PE保護膜、離型紙、離型膜等各種涂布產品。 二、主要技術參數 型號 TB-1300型 涂布方式 逗號刮刀涂布和網紋涂布 涂布寬度 1300mm 放卷直徑 φ800mm 收卷直徑 φ800mm 收放卷形式 電動翻轉式雙工位 烘箱長度 22米 烘箱溫度 10-150℃ 涂布速度 10-100m/min（視材料而定） 機械速度 120m/min 外形尺寸 28000×3300×4800mm 機器重量 約18T 加熱方式 導油爐循環加熱式 三、性能及特點 1．整機采用5變頻電機控制，整機張力（放卷、涂布、牽引、收卷）采用日本三菱牌PLC系統自動控制，通過人機界面觸摸屏控制及顯示，提高整機張力的可靠性。 2．放料架形式為電動翻轉雙工位，采用磁粉自動張力控制。 3．逗號刮刀涂布方式，逗號刮刀輥離合調節采用氣動擺臂式，擺臂配有微調節裝置控制，膠量厚薄由塞尺控制。 4．網紋涂布方式，涂布刮刀軸采用重型式雙軸式機械獨立游動，刮刀調節方式為手動帶氣動式，角度任意調節，涂布量取決于網紋輥目線，不同的涂布量可換不同目線的網紋輥。 5．烘箱為22米，前20米分8段獨立控溫，加熱采用導熱油循環加熱，熱風進入式干燥系統，可調式內循環吸排氣裝置，進、排風風力強勁，干燥，后2米預留安裝UV干燥系統。 6．烘箱內導輪采用主動與主機同步，傳動采用同步帶輪傳動式，減免材料拉伸和變形，氣缸開頂式烘箱及穿膜操作平臺，使操作工人便于工作。 7．涂布輥---牽引鋼輥中間張力同步采用浮動擺臂式由PLC自動控制 8．自動計米計速控制裝置 9．糾偏采用EPC對邊機，為了材料收卷的整齊。 10．收放采用鍵子式氣脹軸，為了裝卸料操作方便。 11．高精度上壓式牽引裝置，鋼輥冷卻采用水循環式，通過冷卻輥使膜更平整、更挺刮、更達到冷卻效果。 12．收料架形式為2種收卷：（1）電動翻轉雙工位，收卷采用變頻電機，矢量變頻器由PLC電腦系統控制；（2）靠邊收卷，為了收縮PE保護膜收卷。 四、要求 A、根據客戶的不同要求特殊定制供客戶選擇 E、工作速度與涂料的材質、涂布厚度、烘箱長度、烘干溫度等成正比 五、工藝流程 基材放卷--涂布單元---干燥單元--牽引單元--收卷機
