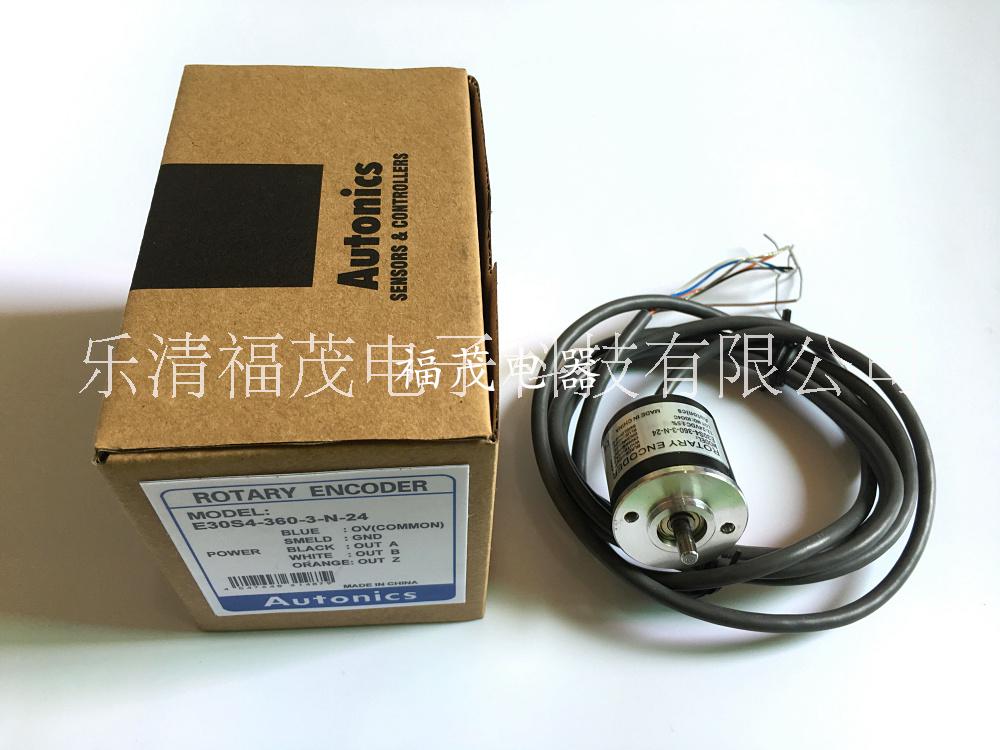

E30S4-200-3-V-24 奧托尼克斯編碼器

編碼器的應用 一、長度測量 計米器，利用滾輪周長來測量物體的長度和距離。拉線位移傳感器，利用收卷輪周長計量物體長度距離。聯軸直測，與驅動直線位移的動力裝置的主軸聯軸，通過輸出脈沖數計量.介質檢測，在直齒條、轉動鏈條的鏈輪、同步帶輪等來傳遞直線位移信息。 二、速度測量 線速度，通過跟儀表連接，測量生產線的線速度；角速度，通過編碼器測量電機、轉軸等的速度測量。 三、角度測量 駕駛模擬器，對方向盤旋轉角度的測量選用光電編碼器作為傳感器。重力測量?jī)x，采用光電編碼器，把他的轉軸與重力測量?jī)x中補償旋鈕軸相連，扭轉角度儀，利用編碼器測量扭轉角度變化，如扭轉實驗機、漁竿扭轉釣性測試等。擺錘沖擊實驗機，利用編碼器計算沖擊擺角變化。 四、位置測量 機床方面，記憶機床各個坐標點的坐標位置，如鉆床等；自動化控制方面，控制在某個位置進行動作。如電梯、提升機等。 五、同步控制 通過角速度或線速度，對傳動環節進行同步控制，以達到張力控制 三、旋轉編碼器選型要求：在選擇旋轉編碼器的型號時，請注意以下幾點： 1分辨率：與位置精度的關系 2外觀尺寸：與安裝空間的關系 3軸允許負載：與壽命、安裝狀況的關系 4允許轉速：馬達等驅動軸的轉數與分辨率的關系 5輸出相位差：與CN機械等用的控制部分的匹配情況 6對環境的適應性：與使用環境的關系 7增量型、值型：考慮到成本、是否需要在切斷電源時能檢測值位置，有無計數器、抗噪音性能等。
