專業絲桿升降機廠家/SJA絲桿升降機廠家/杰邁傳動
[絲桿升降機
升降機廠家
SJA絲桿升降機]
德州市絲桿升降機廠家
價格： 電議
物流： 暫無物流地址| 賣家支付運費
可銷售總量： 0件
手機： 13225346953 郵箱： 1306364682@qq.com
傳真： 尚未完善 地址： 山東 德州市
[絲桿升降機 升降機廠家 SJA絲桿升降機]
郵箱：
手機：
- 品牌： 其他
- 型號： SJA絲桿升降機
- 加工定制： 是
- 類別： 蝸輪蝸桿減速機
- 齒輪類型： 斜齒輪減速機
- 安裝形式： 立式
- 布局形式： 同軸式
- 齒面硬度： 硬齒面
- 用途： 起重機減速機
- 輸入轉速： 1450
- 額定功率： 0.55-1.75KW
- 輸出轉速范圍： /
- 許用扭矩： 200
- 使用范圍： 冶金、礦山、超重、運輸、石油、化工、紡織
- 級數： 單級
- 減速比： 1：8

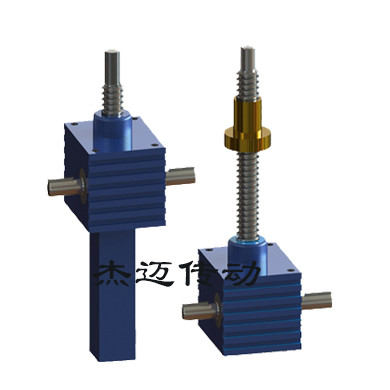

SJA 蝸輪絲桿升降器（SJA螺旋升降機）是一種基礎起重部件，具有結構緊湊、體積小、重量輕、動力源廣泛、安裝方便、無噪音、功能多、配套形式多、使用靈活、可靠性高、使用壽命長等許多優點。
SJA 絲桿升降器（SJA螺旋升降機）特點
推力范圍：0.5-30噸
–行程可至8m，得考慮絲杠的穩定性及導向機構
–工作制30%，如果負載率較小，則可以適當提高工作制
–升降速度小于1500mm/min（23mm/s），特殊情況可以達到46mm/s
–效率小于33%，有自鎖功能，大減速比L1自鎖
–精度定位，附加反齒隙裝置精度可至0.05mm

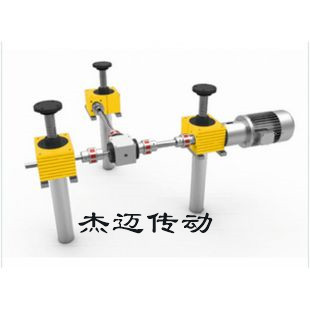

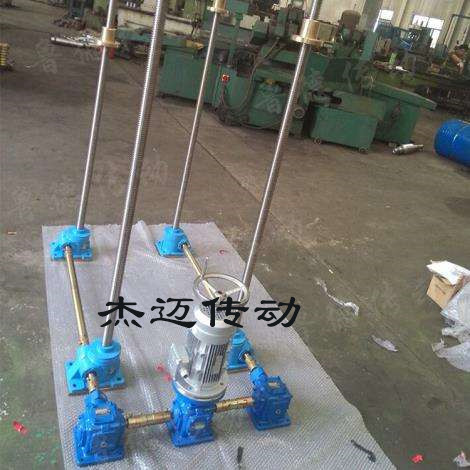

–同步，同一電機可同時驅動多臺螺旋升降機，機械同步
–可配編碼器，限位開關，防塵罩，安全螺母，減速機，普通電機，伺服電機，不銹鋼材料等
–操作維護簡單，噪音低
升降機獨特的方形凹槽殼體，加大外殼的散熱能力，延長潤滑脂使用壽命等。球墨鑄鐵的外殼材料選擇，大幅提高殼體的強度和性能，以及在高溫/低溫下的廣泛應用。使用方形尾罩設計，控制絲杠不自轉。的加工設備和加工組裝工藝，是高產品質量的保證，的設計理念創造了抗沖擊能力強，高強度，低噪音，長壽命，體積小的優質產品。
模塊化組合豐富了產品的組合變化，螺旋升降機可以直接與電機/減速電機/特殊功能附件的任意組合，一體化設計，為客戶提供上千種輕而易舉的選擇。
可以按照客戶要求非標設計，如不銹鋼殼體及絲杠螺旋升降機，多頭絲杠，耐低溫，耐高溫等產品。
| 型號 | SJA5 | SJA10 | SJA20 | SJA50 | SJA80 | SJA100 | SJA200 | SJA300 | ||
| 提升力KN | 5 | 10 | 20 | 50 | 80 | 100 | 200 | 300 | ||
| 絲杠直徑x導程mm | Tr18x4 | Tr20x4 | Tr30x6 | Tx7 | Tr50x8 | Tr60x9 | Tr80x12 | Tr100x16 | ||
| 蝸輪蝸桿減速比 | V1 | 1:4 | 1:4 | 1:6 | 1:7 | 1:8 | 1:8 | 1:8.75 | 1:10.25 | |
| L1 | 1:16 | 1:16 | 1:24 | 1:28 | 1:32 | 1:32 | 1:35 | 1:41 | ||
| 蝸桿輸入1轉 絲桿行程mm | V1 | 1 | 1 | 1 | 1 | 1 | 1.125 | 1.371 | 1.56 | |
| L1 | 0.25 | 0.25 | 0.25 | 0.25 | 0.25 | 0.281 | 0.343 | 0.39 | ||
| 輸入功率Kw | V1 | 0.30 | 0.57 | 0.14 | 2.2 | 2.5 | 3 | 4 | 7 | |
| L1 | 0.15 | 0.27 | 0.55 | 1.1 | 1.5 | 2.2 | 3.5 | 5.5 | ||
| 滿載啟動扭矩Nm | V1 | 4.2 | 8 | 18 | 48.5 | 75 | 100 | 265 | 460 | |
| L1 | 1.5 | 3.1 | 6.7 | 20 | 30 | 41 | 106 | 180 | ||
| 啟動效率 | V1 | 0.24 | 0.25 | 0.19 | 0.18 | 0.17 | 0.18 | 0.17 | 0.18 | |
| L1 | 0.16 | 0.16 | 0.12 | 0.11 | 0.10 | 0.11 | 0.11 | 0.12 | ||
| 1500rpm時的運轉效率 | V1 | 0.34 | 0.35 | 0.33 | 0.32 | 0.31 | 0.33 | 0.33 | 0.33 | |
| L1 | 0.25 | 0.25 | 0.24 | 0.23 | 0.22 | 0.23 | 0.22 | 0.23 | ||
| 空載扭矩Nm | V1 | 0.11 | 0.29 | 0.4 | 0.84 | 1.85 | 2.1 | 2.8 | 3.8 | |
| L1 | 0.09 | 0.18 | 0.29 | 0.59 | 1.12 | 1.4 | 2.1 | 3.1 | ||
| 箱體材料 | | 球磨鑄鐵 | ||||||||
| 箱體重量Kg | | 3.2 | 5 | 8.5 | 21.5 | 36 | 58 | 75 | 110 | |
| 每100mm絲杠+護管重量Kg | 0.36 | 0.50 | 0.75 | 1.52 | 2.44 | 3.02 | 4.5 | 6.8 | ||
SJA螺旋升降機產品特點：
推桿速度：可至75mm/s；
輸入轉速：1800rpm；
行程范圍：可至6.5米；
標準產品精度可至0.1mm，含反齒隙附件精度可至0.04mm，
機械同步精度高，運行平穩，
抗沖擊能力強，
可提供雙頭絲杠，三頭絲杠，滾珠絲杠螺旋升降機。
10分鐘工作制為30%。
SJA螺旋升降機產品參數
