產品詳情

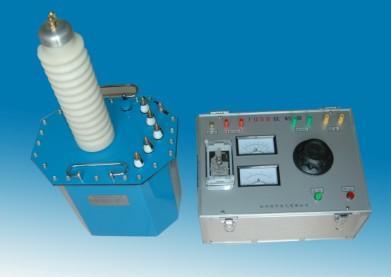

GHDYX系列多功能高壓試驗電源保護裝置
一、簡 介:
GHDYX多功能高壓試驗電源保護裝置依新的《國家電網公司電力安全工作規程》電氣試驗第53頁,試驗裝置的電源開關應使用明顯斷開雙極刀閘。本產品具有漏電、過流過壓、短路等多種保護功能。
征求廣大使用者反饋意見,研制開發新一代安全型高壓試驗電源保護裝置,保證工作人員的人身安全。
二、工作原理:
1、GHDYX適用于高壓試驗配套電源。
2、當電源接入箱內,電壓表上面就有電壓指示。
3、打開斷路器,電源指示燈亮(紅色)。
4、合上雙極刀閘,工作指示燈亮(綠色)。
5、將雙極刀閘分開時,工作指示燈(綠色)熄滅,能清楚的看到箱面切斷了電源,確全。
三、主要技術指標:
1、試驗電壓: AC220V±10%,50HZ。
2、試驗電流: 0~10A,輸出0~30A.。
3、使用條件: 環境溫度-20℃~+35℃、相對濕度≤85%。
4、體 積: 360×250×160㎜3。
5、重 量: 主機3kg。
四、介紹:
(1) 電源輸入 (6) 刀閘
(2) 斷路器 (7) 兩用接線柱
(3) 漏電保護 (8) 工作指示
(4) 電壓指示 (9) 試驗電源插座
(5) 電源指示 (10) 安全接地
五、安全注意事項:
1、電源要接牢固,檢測電源正確無誤。
2、安全接地。
3、每次做完試驗必須拉開雙極刀閘。
4、非專業維修人員使用者不得隨意拆開面板。
六、裝箱清單:
1、主機 1臺
2、電源線 2根
3、30A保險絲 6條
4、使用說明書 1本
5、合格證 1份
6、保修卡 1份
