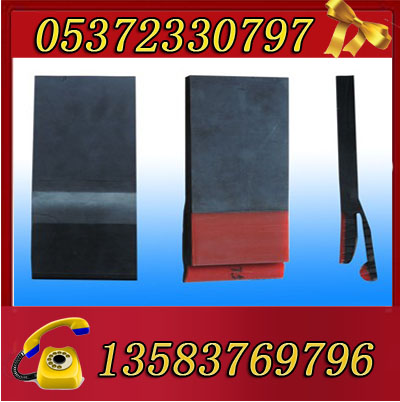

防溢裙板不銹鋼夾持器圖片

"Y型雙密封防溢裙板說明: 高耐磨防溢裙板 Y型防溢裙板 ■雙密封防溢裙板技術特點 為解決普通導料槽密封存在的問題，我公司技術人員根據皮帶運行特點及導料槽結構，成功研制了雙密封防溢裙板，從根本上解決了導料槽兩側灑煤、漏風、跑粉現場，對降低皮帶走廊內粉塵濃度起到了重要作用。該裝置現場安裝如下圖。 雙密封防溢裙板技術特點如下： 1、裙板材質：采用聚氨酯與天然橡膠復合而成，與皮帶接觸部分（起主要密封作用）為聚氨酯。聚氨酯采用優質進口粉料澆注而成，比采用擠出工藝制成放入聚氨酯耐磨性能更優異，使用壽命更長，不傷害皮帶。 2、密封效果：防溢裙板采用直板＋裙邊雙層密封一體化結構，直板緊貼導料槽側幫，底部與皮帶接觸，防止物料外溢；裙邊外翻起，可在一定角度內旋轉，靠橡膠板彈力，自動跟蹤皮帶，始終與皮帶保持緊密接觸，密封性能優異。 3、裙板的裙邊密封部分采用單邊圓弧過渡，皮帶跑偏時，不會傷害皮帶及裙邊，并能自動恢復原狀。 4、導料槽每側裙板按要求做成一個整體，與導料槽同長，防止接縫處漏風。 防溢裙板主要由密封板和壓緊件兩部分組成，密封板由立板、側板組成，側板有很好的柔韌性，立板的底面為圓弧面與皮帶相接觸，側板與立板為一體，起到雙層密封的作用，密封效果好；側面密封可根據膠帶邊緣與導料槽的距離調整其高度合適為止，優質側面密封與膠帶的良好結合，使其不超過膠帶邊緣面不被割裂；側面密封的密封槽采用單邊圓弧過渡，膠帶跑偏時不會割裂側密封，并能自動恢復原狀。 防溢裙板裙板采用聚氨酯橡膠復合材料，具有較高的耐磨性，經久耐用；不損傷的皮帶同時具有較高的抗拉強度。立板和側板組合使用起到了很好的密封效果。壓緊件經特殊處理，保證了壓緊性能的穩定性及操作的靈活性。 普通導料槽密封存在的問題 目前，導料槽兩側密封條多采用普通橡膠皮帶切制，通過角鋼、楔形鎖緊裝置等，與導料槽固定在一起。該密封方式存在的主要問題有： 1、密封條耐磨性差。使用很短時間后就磨損嚴重，密封條不能與皮帶緊密接觸，密封效果差，漏風跑粉現象嚴重，現場粉塵大，環境惡劣。 2、密封條沒有上下變形量。在皮帶靜止狀態下安裝的密封條，一旦固定完后，當皮帶載料而產生下沉量后，密封條就與皮帶產生間隙，灑煤、跑粉現象嚴重。 3、密封條為單密封，不如雙密封效果好。 4、更換密封條工作量大。"
