主要參數
1) 承受壓力：0.6MPa
2) 執行器電機電壓：交流 380V
3) 就地控制、遠控且具有手輪開啟方式；
4) 執行器整機防護等級為 IP65；
5) 帶全開全關限位開關，并帶有開關位置顯示；
6) 風門形式：多葉片式
7) 調節方式：部分回轉連桿聯動調節、部分回轉齒輪齒條聯動調節
8) 開閉角度：0-90 度全開、全關及多工位
9) 密封方式：膠條密封棗莊和順達機電設備有限公司 技術資料 TEL:0632-4448988
-18-

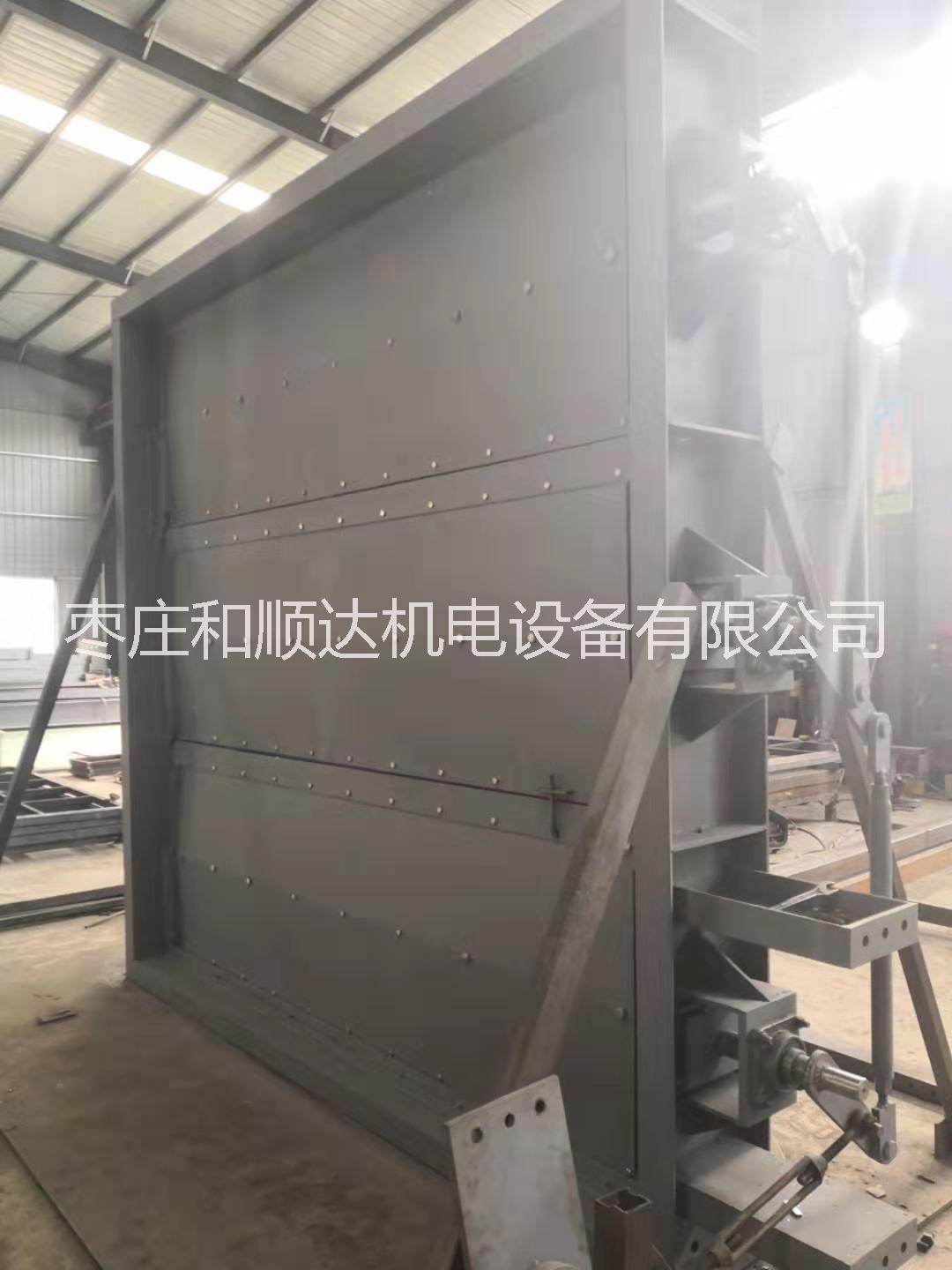

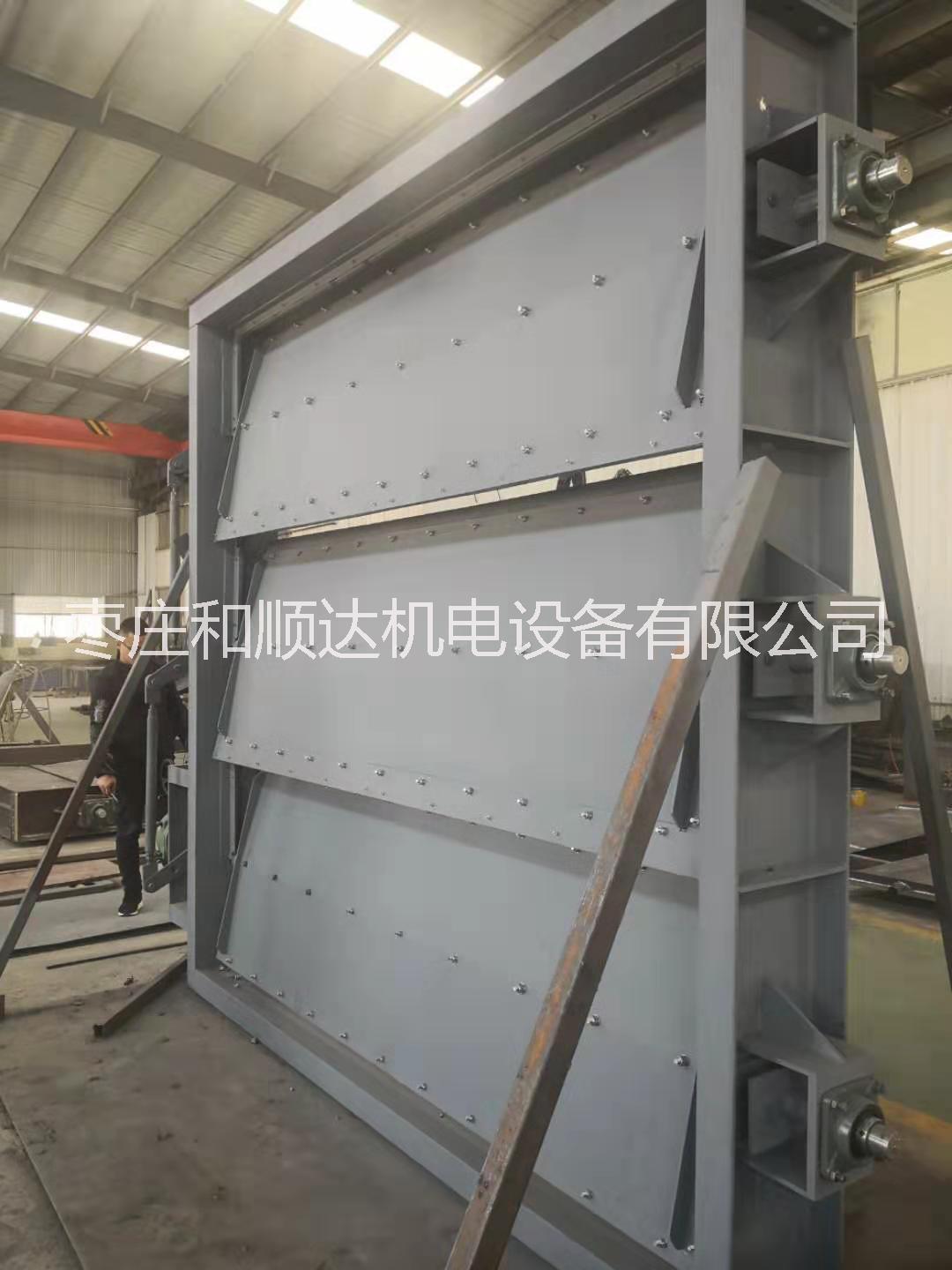

四、 結構特點
1、主要結構
1) 風門由門框、葉片、轉軸、執行器、連桿機構/齒輪機構、軸承、密封條等
組成；
2) 驅動裝置有兩種：
采用直聯式與風門連接安裝，采用齒輪齒條多葉片聯動；齒輪式傳動外形尺
寸小，優點可垂直安裝，適用于空間小的老礦井改造；
采用直聯式與風門連接安裝，采用曲柄連桿機構多葉片聯動；可調式連桿傳
動，傳遞力矩大，結構簡單，易維護，為目前較用款。
3) 外部設計有傳動機構，通過機構使數個葉片同步開啟或關閉；
4) 風門和門框之間、門板兩端邊密封面安裝密封條密封；
5) 風門作測試風門試用時，外加鋼蓋板（類似法蘭蓋）以防漏風，風機需要測
試時，可取下鋼蓋板，不用時直接用螺栓連接上即可
2、產品特點
1) 風門制作強度和剛度滿足礦井通風要求，擋板風門門板材質 Q235B、外門框
采用 40#槽鋼，材質 Q235B，風門軸采用 45#鋼，門板、門框在長期運行下均不
會變形和翹曲。
2) 結構設計輕巧，密封性能好，運行時啟閉轉動靈活，位置正確；風門在全關
時露風量不超過 2%。
3) 風門流體阻力小，開閉較省力，介質流向不受限制，維護方便，在不拆卸門
框情況下方便進行檢修，如更換密封條；
4) 風門及框架內部使用船用漆，表面拋光處理并按船用防銹漆相應標準進行，
且符合有關國家標準，使用壽命長；
5) 可實施就地控制和遠距離操作；并具有手輪開啟方式；
6) 具有全開、全關限位開關，并帶有開關位置顯示；
7) 具有力矩過載和電流保護裝置；
8) 控制電路滿足就地遠控的要求，風門開、關到位指示顯示，有就地、遠控轉
換開關。
3、工作原理：
風門運行需關閉時，按關門按鈕，執行器受電驅動，帶動主軸回轉，從而帶
動風門擋板板在作旋轉運動。風門由全開到全關位置，作測試風門是，關閉 1/2、
2/3、3/4、4/5、5/6 到逐步全部關閉進行多次工位檢測，每個工位分別檢測通
風機的電參數、風量、風速、風流溫度濕度、負壓、動壓、風機的噪聲、振動等
參數；
風門的啟閉到位是靠執行器內部行程開關控制停止的，所以門的啟閉到位行
程只要調整執行器內部控制系統即可
