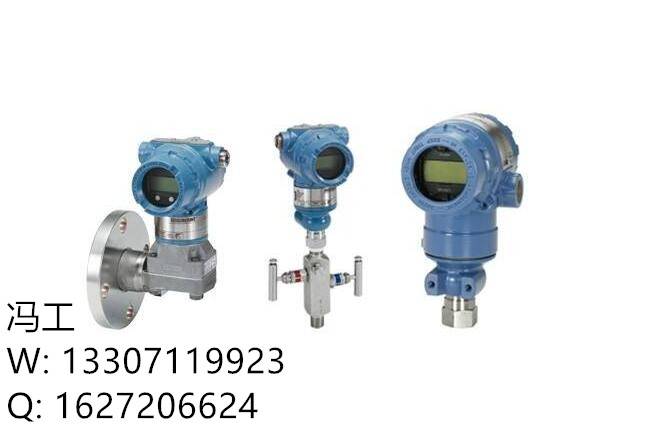

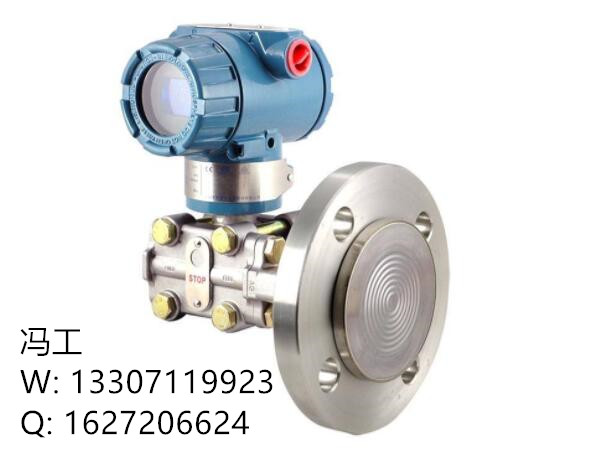

羅斯蒙特變送器3051CD2A02A1AH2B1M5Q4

羅斯蒙特變送器3051CD2A02A12B1M5Q4

 智能變送器運行方式與模擬變送器不同。智能變送器采用微處理器，微處理器包含有關傳感器響應壓力和溫度輸入特性的信息。智能變送器可補償這些傳感器的差異。生成傳感器性能特征的過程被稱為工廠表征。工廠表征也可在不向變送器施壓情況下重新調整 4 和 20 mA 點。 微調和重置量程功能也不相同。 重置量程將變送器模擬輸出按選定的量程上下限點進行設置并且在施壓或不施壓情況下都可進行。重置量程不改變儲存在微處理器中的工廠表征曲線。傳感器微調需要確的壓力輸入并增加額外的補償以調整工廠表征曲線位置優化變送器在確定壓力量程上的性能。 傳感器微調對工廠表征曲線的位置進行調整。如果對傳感器微調不當或使用精度不高的設備進行微調都有可能降低變送器的性能。 HART 通訊裝置： HART 通訊裝置 1， 2， 3， 2， 1 執行下列程序可采用 HART 通訊裝置進行數/模轉換微調： 1、在主屏幕 主屏幕上， 選擇 1 Device setup（裝置設置）， 2 Diag/Service（診斷/維修服務），3 Calibration（標定）， 2 D/A trim（數/模微調）。在按手冊進行控制回路設置后選擇 OK 確認 2、在出現 CONNECT REFERENCE METER時，將一塊參考電表與變送器連接。為實現這一步，將正極引線與正子連接并將負極引線與變送器端子隔室中的測試端子連接或者將變送器電源與某點處的參考表并聯。 3、在連接參考表后單擊 OK 確認。 4、在 SETTING FLD DEV OUTPUT TO 4 MA（（（將現場裝置輸出設 （將現場裝置輸出設置為 4 mA）））提示符下單擊 ） OK 確認。變送器輸出 4.00 mA。 5、從參考表上記錄實際值并在 ENTER METER VALUE（輸入表值 輸入表值）提示符下將其輸入。通訊裝置提醒您檢驗輸出值是否等于參考表上的值。 6、如果參考表的值與變送器的輸出值相等就選擇 1 Yes（是） 否則選擇 2 No（否）。如果您選擇 1 Yes（是），那么繼續執行第 7 步驟。如果您選擇 2 No（否）， 那么重復第 5 步驟。 7、在 SETTING FLD DEV OUTPUT TO 20 MA （將現場裝置輸出 將現場裝置輸出設置為 20 mA）提示符下單擊 OK 確認并重復第 5 步驟和第 6 步驟直到參考表值等于變送器的輸出值為止。 8、在您將控制回路返回到自動控制狀態后，選擇 OK 確認。 3051C 型型型差壓 型差壓/表壓變送器量程極限值 量程 1 范圍 量程 2 范圍 量程 3 范圍 量程 4 范圍 量程 5 范圍 單位 最小值 值 最小值 值 最小值 值 最小值 值 最小值 值 inH2O 0.5 25 2.5 250 10 1000 83.040 8304 553.60 55360 inHg 0.03678 1.8389 0.18389 18.389 0.73559 73.559 6.1081 610.81 40.720 4072.04 ftH2O 0.04167 2.08333 0.20833 20.8333 0.83333 83.3333 6.9198 691.997 46.13 4613.31 mmH2O 12.7 635.5 63.553 6355 254 25421 2110.95 211095 14073 1407301 mmHg 0.93416 46.7082 4.67082 467.082 18.6833 1868.33 155.145 15514.5 1034.3 103430 psi 0.0180 6 0.903 0.0902 9.03183 0.36127 36.127 3 300 20 2000 巴 0.00125 0.06227 0.00623 0.62272 0.02491 2.491 0.20684 20.6843 1.37895 137.895 毫巴 1.2454 62.2723 6.22723 622.723 24.9089 2490.89 206.843 20684.3 1378.95 137895 g/cm2 1.26775 63.3875 6.33875 633.875 25.355 2535.45 210.547 21054.7 1406.14 140614 kg/cm2 0.00127 0.0635 0.00635 0.635 0.0254 2.54 0.21092 21.0921 1.40614 140.614 Pa 124.545 6227.23 622.723 62160.6 2490.89 249089 20684.3 2068430 137895 13789500 kPa 0.12545 6.2272 0.62272 62.2723 2.49089 249.089 20.6843 2068.43 137.895 13789.5 torr 0.93416 46.7082 4.67082 467.082 18.6833 1868.33 155.145 15514.5 1034.3 103430 atm 0.00123 0.06146 0.00615 0.61460 0.02458 2.458 0.20414 20.4138 1.36092 136.092
