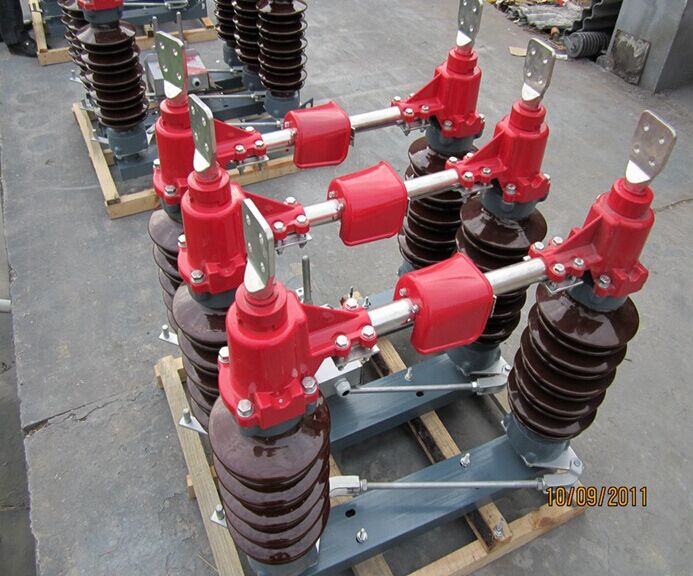

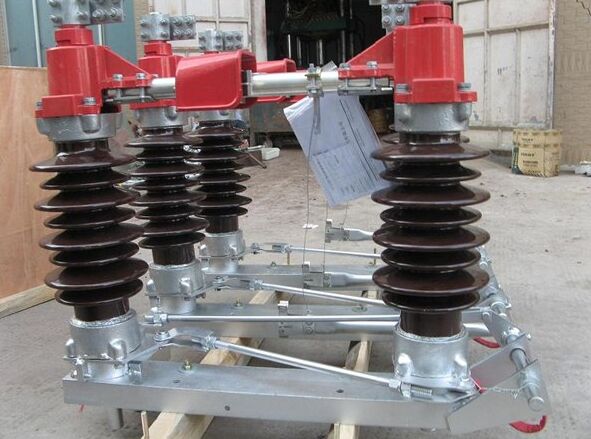

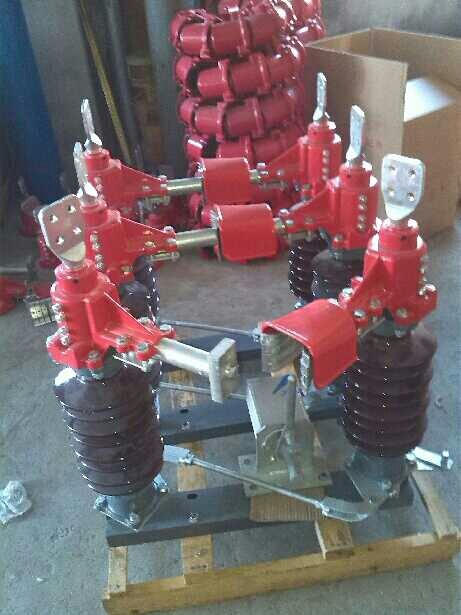

防污型35KV高壓隔離開關帶接地GW4-40.5型

防污型35KV高壓隔離開關帶接地GW4-40.5型

是否進口： 否 產地：成都
加工定制： 是 品牌：曙辰電氣
型號： GW4-40.5 產品名稱： 高壓隔離開關
適用范圍： 戶外 訂貨號： 6541
貨號： 231 產品認證： iso2000
特色服務： 售后 是否跨境貨源： 否

防污型35KV高壓隔離開關帶接地GW4-40.5型為戶外型設備，主刀配有CJ6型電動操作機構（也可按用戶要求，地刀不配操作機構，但在刀閘兩側帶接地刀靜觸頭，以便于用戶掛接地線），適用于三相交流50Hz、35KV的電力系統中，它可供有電壓無負荷時分合電路之用。產品出廠時向用戶提供隔離開關支架及成套安裝底座、地腳螺栓，方便用戶實現就地一次安裝成型。   新設計的高壓隔離開關采取有效措施，解決了產品運行中普遍存在 的導電回路過熱、操作失靈和部件銹蝕等問題，向少維護、免維護方向前進了一大步，并能與原結構兼容和互換，同時給運行中的老產品的完善化改造及提供備品帶來方便。經與國內有關資料對比分析和鑒定，產品主要技術參數與性能已達到當前同類產品水平。

與其它公司同類產品比較我公司產品的主要創新點如下：

   A、設計了新型觸頭結構，杜絕了隔離開關觸指未端接觸不良和彈簧分流造成的導電回路過熱和彈簧性能下降的問題。
B、全密封的瓷瓶基座。使?jié)L珠軸承處雨水、潮氣進不去，潤滑脂不流失不變質。
C、傳動連桿采用裝配式，在施工現場不必進行切割或配焊，縮短了產品在運行現場的施工期，檢修與解體也比較方便。
D、軸銷、軸套無銹化和自潤滑，隔離開關能長期保持操作靈活。
E、部件的防腐。根據不同部件選擇用熱鍍鋅、達克羅、直接采用不銹鋼材料或鋁鑄件。
F、簡化了傳動箱的結構，解決了銹蝕和鳥類作窩的問題。
H、設計為雙接地結構，只要隔離開關打開接地開關就能自動接地，安全性好。
I、根據用戶要求可配電動或手動機構，選擇方便。
J、產品出廠時向用戶提供隔離開關支架及成套安裝底座、地腳螺栓，
方便用戶實現就地一次安裝成型。機械設計說明
a．在不進行機械調整、維修或更換部件情況下，隔離開關和接地開關的機械壽命不少于2000（M1等級）次分合操作（三相）。
b．每相隔離開關均設有平板式主接線端子板。主接線端子板與線夾間接觸表面的金屬層相同。如采用不同金屬接觸，為防止電化腐蝕，則采取金屬復層或其他措施。
 c．作用于各型隔離開關主接線端子板上的允許組合荷載不小于技術參數表所列要求，該荷載同時作用情況下，其安全系數不小于2.75。主接線端子板及線路線夾，均能耐受1000N?m的彎矩而不變形。
d．組裝好的每相隔離開關能耐受下列持續組合荷載和短時組合荷載。組合荷載是各荷載分量的向量和。
1同時作用的持續組合荷載：   上述規定作用于主端子板上的軸向水平荷載。   隔離開關自身重量及上述規定作用于主端子板上的垂直荷載。   隔離開關自身大風荷載及上述規定作用于主端子板上的橫向水平荷載。 對持續組合荷載。隔離開關的安全系數不小于2.5。
2同時作用的短時組合荷載：   上述規定作用于主端子板上的軸向水平荷載。    地震引起的隔離開關動態受力； 隔離開關自身25%大風荷載及作用于主端子板上的25%橫向水平荷載。 短時組合荷載。隔離開關的安全系數不小于1.67。
