- 價格: ¥ 電議
- 聯系廠家:13712204729
- 傳真:0769-81001545
- 郵箱:ouyhao88@163.com
- 地址:東莞市塘廈鎮花園中心B座3E

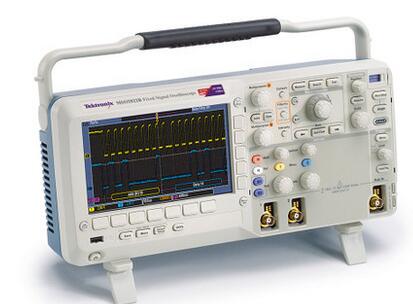

MSO2022B數字混合示波器 東莞市新創通用儀器有限公司 聯系人;歐陽先生;136500003579(微信同號) 電話;0769-81001545 QQ;2873593060 地址;廣東省東莞市塘廈鎮花園街光華商貿大廈506室 DPO2002B 70 MHz,1 GSs,1M 記錄長度, 2 通道數字熒光示波器 DPO2004B 70 MHz,1 GSs,1M 記錄長度, 4 通道數字熒光示波器 DPO2012B 100 MHz,1 GSs,1M 記錄長度, 2 通道數字熒光示波器 DPO2014B 100 MHz,1 GSs,1M 記錄長度, 4 通道數字熒光示波器 DPO2022B 200 MHz,1 GSs,1M 記錄長度, 2 通道數字熒光示波器 DPO2024B 200 MHz,1 GSs,1M 記錄長度, 4 通道數字熒光示波器 MSO2002B 70 MHz,1 GSs,1M 記錄長度, 2+16 通道混合信號示波器 MSO2004B 70 MHz,1 GSs,1M 記錄長度, 4+16 通道混合信號示波器 MSO2012B 100 MHz,1 GSs,1M 記錄長度, 2+16 通道混合信號示波器 MSO2014B 100 MHz,1 GSs,1M 記錄長度, 4+16 通道混合信號示波器 MSO2022B 200 MHz,1 GSs,1M 記錄長度, 2+16 通道混合信號示波器 MSO2024B 200 MHz,1 GSs,1M 記錄長度, 4+16 通道混合信號示波器 特點 MSO2002B DPO2002B MSO2004B DPO2004B MSO2012B DPO2012B MSO2014B DPO2014B MSO2022B DPO2022B MSO2024B DPO2024B 輸入通道 2 4 2 4 2 4 模擬帶寬 (-3 dB)1 70 MHz 70 MHz 100 MHz 100 MHz 200 MHz 200 MHz 計算的上升時間 5 ns 5 ns 3.5 ns 3.5 ns 2.1 ns 2.1 ns 硬件帶寬限制 20 MHz 輸入耦合 交流、直流、GND 輸入阻抗 1 MΩ ±2%,11.5 pF ±2 pF 輸入靈敏度范圍 2 mVdiv 至 5 Vdiv 垂直分辨率 8 位 輸入電壓,1 MΩ 300 VRMS,峰值 ≤ ±450 V 直流增益精度(偏置設置為 0 V) 10 mVdiv 至 5 Vdiv 時為 ±3% 2 mVdiv 至 5 mVdiv 時為 ±4% 通道間隔離 (在同等垂直刻度下的任意兩條通道) ≤70 MHz 時 ≥1001 ≤100 MHz 時 ≥1001 ≤200 MHz 時為 1001 1 所有型號在 2 mVdiv 時的帶寬為 20 MHz。 偏置范圍 范圍 1 MΩ 2 mVdiv 至 200 mVdiv ±1 V 200 mVdiv 到 5 Vdiv ±25 V 垂直系統數字通道 特點 所有 MSO2000B 型號 輸入通道 16 個數字通道(D15 至 D0) 門限 每組 8 條通道門限 門限選擇 TTL、CMOS、ECL、PECL、用戶定義 用戶定義的門限范圍 ±20 V 輸入電壓 ±40 V 門限精度 ±(100 mV + 門限設置的 +3%) 輸入動態范圍 80 Vpk-pk(門限設置視情況而定) 最小電壓擺幅 500 mVpk-pk 輸入阻抗 101 kΩ 探頭負載 8 pF 垂直分辨率 1 位
