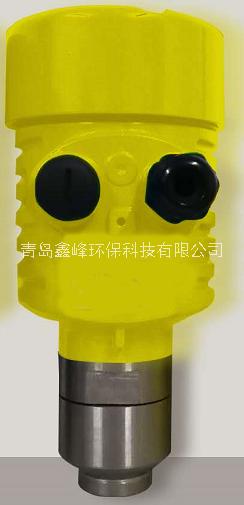

XF-LL型微波固體流量開關

XF-LL型微波固體流量開關

一、產品簡介

    XF-LL型微波流量固體開關，是基于多普勒效應的物理原理，由我公司研發生產。可以安裝在管道內、輸送皮帶上、落料擋板、斗式提升機、溜槽、風力輸送機、振動槽或類似的傳送設施上的有料流/無料流的檢測。該設備可以提前發現粉料、碎屑、小球狀、顆粒狀運輸或進料過程中的流動問題。有助于避免由于管道堵塞導致的各種嚴重問題，物料損失或系統的其他技術問題。

二、產品適用

應用領域：飼料行業、玻璃行業、合成材料、建筑行業、冶金行業、紡織行業、陶瓷行業、污水處理、化工行業、電力行業、環保行業、食品行業、橡膠行業等。

典型應用：

1、氣動溜槽水泥有流無流檢測

2、監測水泥廠中生料預熱器的輸送情況

3、監測自由落體飼料的流動

4、氣體上升管道的二次燃料料流情況

5、監測石膏廠中螺旋給料機下料情況

6、高爐噴煤流動情況

    7、自由落體甜菜漿粉塵料流監控等

三、工作原理

基于微波多普勒原理，監測介質濃度及堵管情況。微波在發射和接收過程中，發射的微波穿過被測介質而造成損耗，損耗與被測介質成正比；由于被測介質的流速，會使發射波和接收波之間存在多普勒頻移，微波損耗越大，則介質濃度越高，所以計算得到介質流速，從而自動補償了流速對濃度的影響。

四、產品特性

       1、結構緊湊，易于安裝

    2、非接觸式測量，使用壽命長

    3、在線監測固體流料的傳輸過程

    4、適用于所有流動固體物料

    5、經多普勒頻率位移，自動補充流速對濃度的影響

五、規格參數

    1、環境溫度：   -40~80℃（電子部件）

    2、環境濕度：   45%~85%RH

    3、過程壓力：   ≤2.5MPa

    4、過程溫度：   -50~260℃

    5、測量精度：   ±5%

    6、防護等級：   IP65

    7、測量量程：   0~

    8、輸出方式：   DC 4-20mA/繼電器輸出（切換觸點，無電位）

    9、電源電壓：   DC 24V

    10、接線方式：  四線制

六、安裝使用示例
