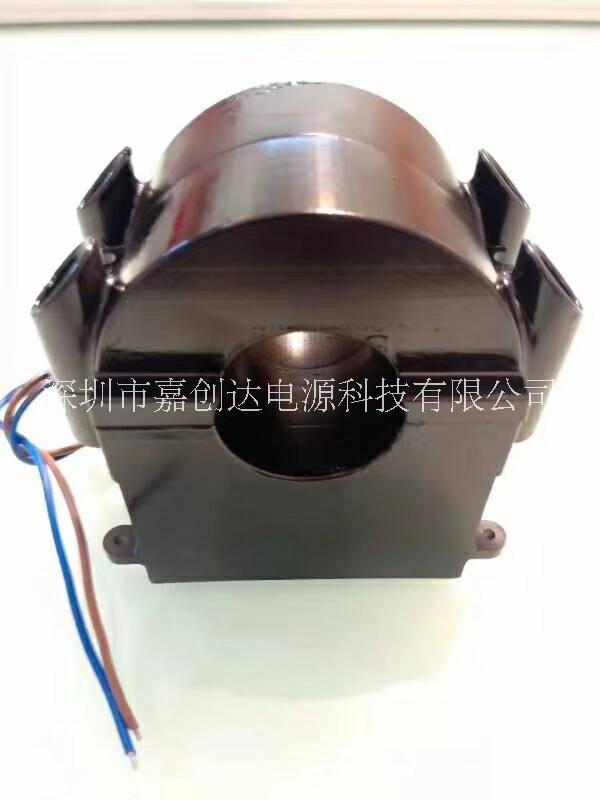

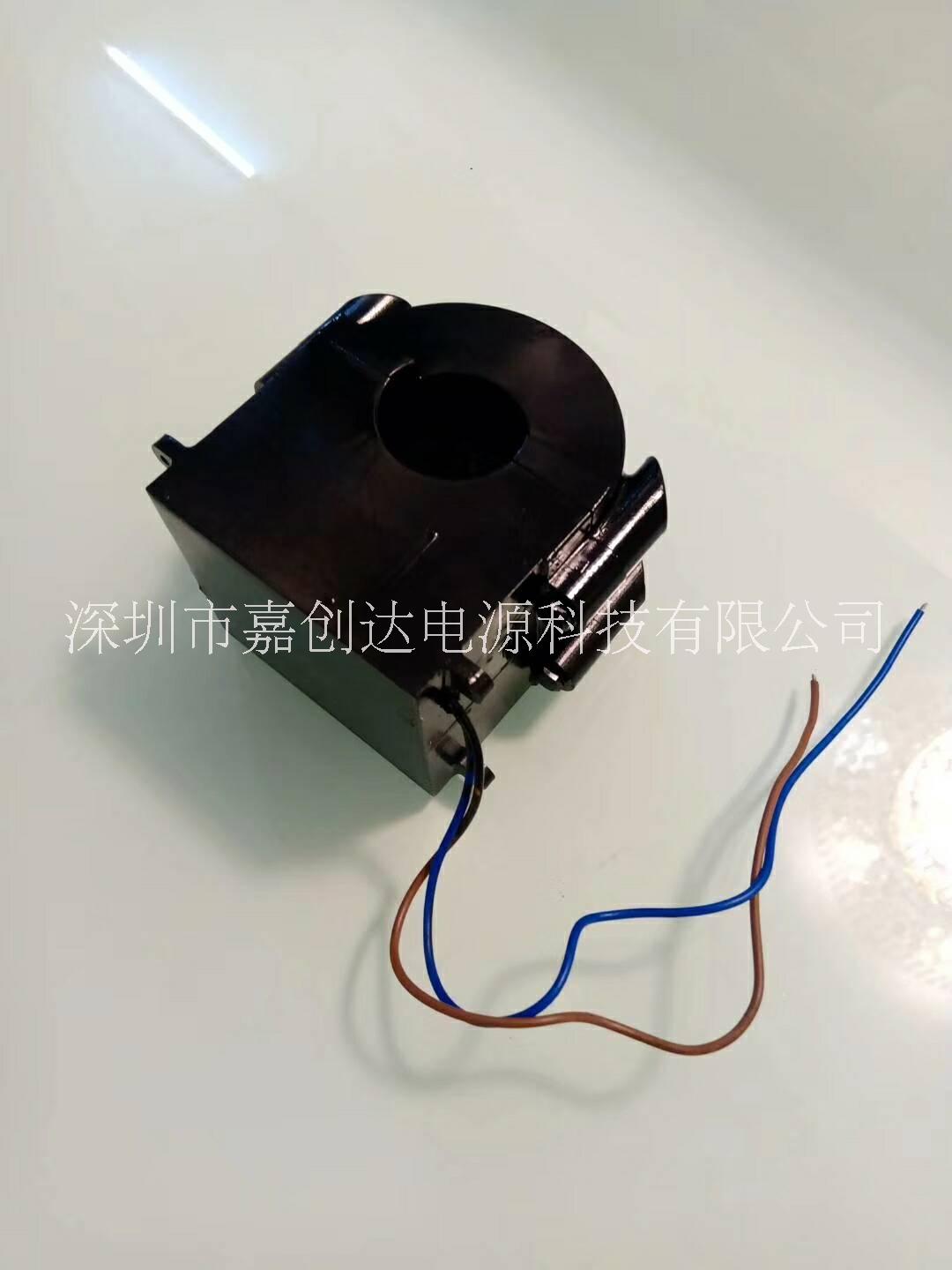

一體式CT取電裝置8A啟動

JCD-CT高壓取電系列應用說明書 JCD-CT高壓取電系列電流互感器取電裝置，是通過CT電磁感應原理獲得電能的一種電源設備，它由取電CT和電源轉換模塊兩部分組成（手機/微信133 2299 4491羅生）。 *一、主要用途 主要應用于高壓電纜輸送中，無法獲得低電壓的交流電源和直流電源工作現場。 具體應用在：配電自動化（配電線路故障指示器）；電力在線監測系統（電纜狀態監控，高壓輸電監控）；戶外智能開關柜；電力無線測溫系統；高壓帶電作業工具；有源電子互感器以及其它高壓輸電線上的電子設備（如高壓輸電線指示燈）等。 *二、型號功率：根據實際需求可以定制：5W\10W\20W\30W\40W\50W\120W *三、CT特點 1、取電CT是開口式，便于安裝，方便操作。 2、可以根據一次側高壓線直徑大小選配互感器內徑大小。 3、可以根據一次側高壓線電流大小匹配不同型號規格的互感器。 *四、電源轉換模塊特點 取電系統結構 1、啟動電流小。 2、克服了輸入端超高輸入電壓對電源產生沖擊。 3、取電CT帶過流保護裝置，可以用于裝置在電流范圍較大的高壓電纜上。 4、輸出穩定的直流電源。 5、電源帶有蓄電池智能充放電接口，在一次側電能供應不足或者停電狀態下，可以繼續維持設備正常工作運行。 *五、性能指標 項目 參數 項目 參數 取能互感器絕緣 3kV 主輸出電壓 27.0V 喚醒電流 15A 輸出功率 30W 功流比 0.2 輸出紋波 ≤5‰ 5W負載一次電流 45A(單CT) 充電限流值 0.8A 最小滿載一次電流 150A(單CT) 浮充電壓限值 27.0V 持續負荷電流 1000A 欠壓保護設定 22.4V 導線外徑 38mm(可選) 輸出供電恢復 25.6V 耐受導線沖擊電流 25kA 4s(可擴) 過載保護設定 3A 環境溫度 -40至+70oC 告警輸出 隔離 儲存溫度 -40至+105oC 散熱結構 自然/輔助 互感器尺寸（外徑×內經×高） Φ110×Φ38×80mm 電源模塊尺寸 129×68×46mm 互感器重量 約2.5kg 電源模塊重量 約0.6kg 說明：輸出電壓規格為24V時，輸出功率為30W，充電電壓為27V，充電限流值為0.8A，充電功率為20W。
