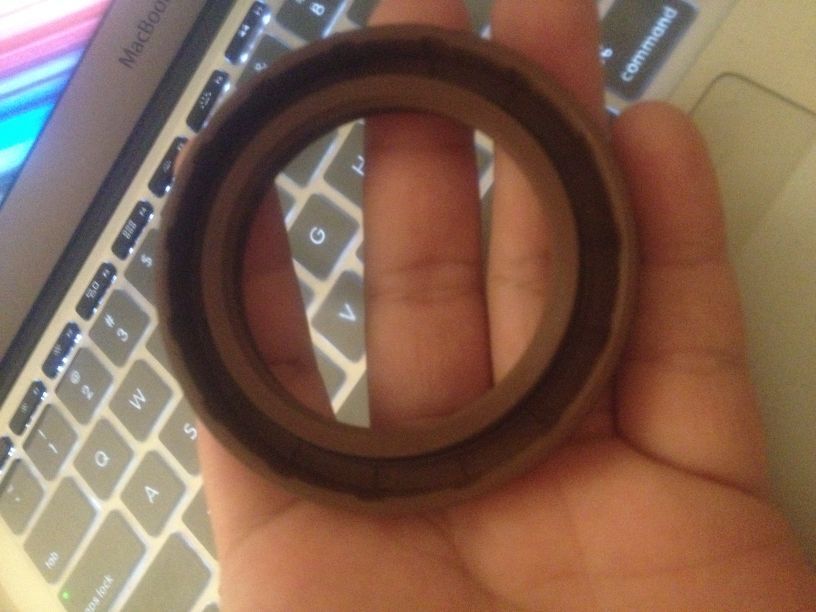

TC骨架油封溝槽尺寸公差

TC骨架油封溝槽尺寸公差 油封是工業應用比較廣泛的，重要的零部件。油封是機械用來封油（油是傳動系統中常見的液體物質，也泛指一般的液體物質之意）的密封件，油封將傳動部件中需要潤滑的部件與出力部件隔離，不至于讓潤滑油滲漏。骨架油封是油封的一種。 油封按軸的旋轉線速度高低分類，油封可分為低速油封（小于6m/s）和高速油封（大于6m/s）；按油封所能承受的壓力高低分類，可分為常壓型油封和耐壓型油封；按油封的結構及密封原理分類，可分為標準型油封和動力回流型油封；另外，按構成油封組件材質分類，又可分為有骨架型油封和無骨架型油封；按照有無彈簧，可以分為有彈簧型油封和無彈簧型油封。 在實際應用中，因?yàn)楹薪饘俨馁|(zhì)的骨架油封為常用，所以俗語常稱的油封也就是指骨架油封。 在中國油封常用的標準是中國的國家標準、日本NOK、臺灣NAK、德國CFW等幾個跨國企業的標準，下面我們將介紹幾個常用封規格標準。 我國油封常用的標準 我國油封標準國家標準是，GB9877.1/2/3—88系列，GB13871-1992油封標準。HG4-692-67 是我國化工部提出的油封標準。 現在，《液壓傳動、旋轉軸唇形密封圈設計規范GB/T 9877-2008》已經取代過去的《GB/T9877-88》，該標準是對GB／T9877．1—1988、GB／T9877．2—1988和GB／T9877．3—1988《旋轉軸唇形密封圈結構尺寸系列》的整合修訂。該標準規定了旋轉軸唇形密封圈結構設計的基本要求及尺寸系列。該標準適用于安裝在設備中的旋轉軸端，對液體或潤滑脂起密封作用的旋轉軸唇形密封圈，其密封腔壓力不大于0．05 MPa。該標準與GB／T9877．1—1988、GB／T9877．2—1988和GB／T9877．3—1988相比，主要變化如下： ———標準名稱改為“液壓傳動 旋轉軸唇形密封圈設計規范”； ———將標準結構由3個部分合并為1個整體； ———結構設計技術內容做了較大修改，側重設計指導，補充了如“回流油封設計”等技術內容，并在標準結構及編排順序有較大變動。 《GB13871-1992》適用范圍:—— 本標準規定了軸徑從6～400mm和相應的密封腔體(以下簡稱腔體)內孔直徑從16～440mm的旋轉軸唇形密封圈(以下簡稱密封圈)的基本尺寸和公差。 為了保證不同制造廠生產的密封圈的互換性，本標準還規定了軸與安裝孔的尺寸和公差。 本標準適用于工作壓力等于或小于0.05MPa的密封圈，不適用于更高的工作壓力。 為使生產廠提供的密封圈能夠滿足設計和使用要求，本標準的附錄A為供需雙方推薦了簽訂協議用的密封圈有關報告格式。 2007年，我國重新制定了適應國際化發展的油封制品國家推薦標準《GB/T13871.1-2007》和《GB/T13871.4-2007》。新已于2008年7月1日正式實施。此標準由全國橡膠與橡膠制品標準化技術委員會密封制品分會技術委員會編訂。新標準達到了國際同等技術標準的要求，提升了密封制品的技術要求，為更好的解決長期困擾我國企業的“三漏問題”提供了很好的技術保障。 TC骨架油封溝槽尺寸公差表： 內徑尺寸 未裝彈簧 （整修尺寸） 公差 裝有彈簧 公差 6.10-10.00 -0.60 +/-0.10 -0.90 +/-0.2 10.01-18.00 -0.70 +/-0.10 -1.00 +/-0.2 18.01-30.00 -0.80 +/-0.10 -1.10 +/-0.2 30.01-50.00 -0.90 +/-0.15 -1.40 +/-0.3 50.01-80.00 -1.10 +/-0.15 -1.60 +/-0.3 80.01-120.00 -1.30 +/-0.15 -1.80 +/-0.3 120.01-180.00 -1.50 +/-0.15 -2.00 +/-0.3 180.01-250.00 -1.60 +/-0.20 -2.20 +/-0.4 250.01-315.00 -1.80 +/-0.20 -2.40 +/-0.4 315.01-400.00 -2.00 +/-0.20 -2.60 +/-0.4 400.01-500.00 -2.20 +/-0.20 -2.80 +/-0.4 內徑尺寸 可以加大尺寸 偏心度 金屬外表 橡膠外表 50.00以下 +0.10 - +0.20 +0.15 - +0.30 <0.25 50.01-80.00 +0.13 - +0.23 +0.20 - +0.35 <0.35 80.01-120.00 +0.15 - +0.25 +0.20 - +0.35 <0.50 120.01-180.00 +0.18 - +0.28 +0.25 - +0.45 <0.65 180.01-315.00 +0.20 - +0.30 +0.25 - +0.45 <0.80 315.01-500.00 +0.23 - +0.35 +0.230- +0.55 <1.00
