概述

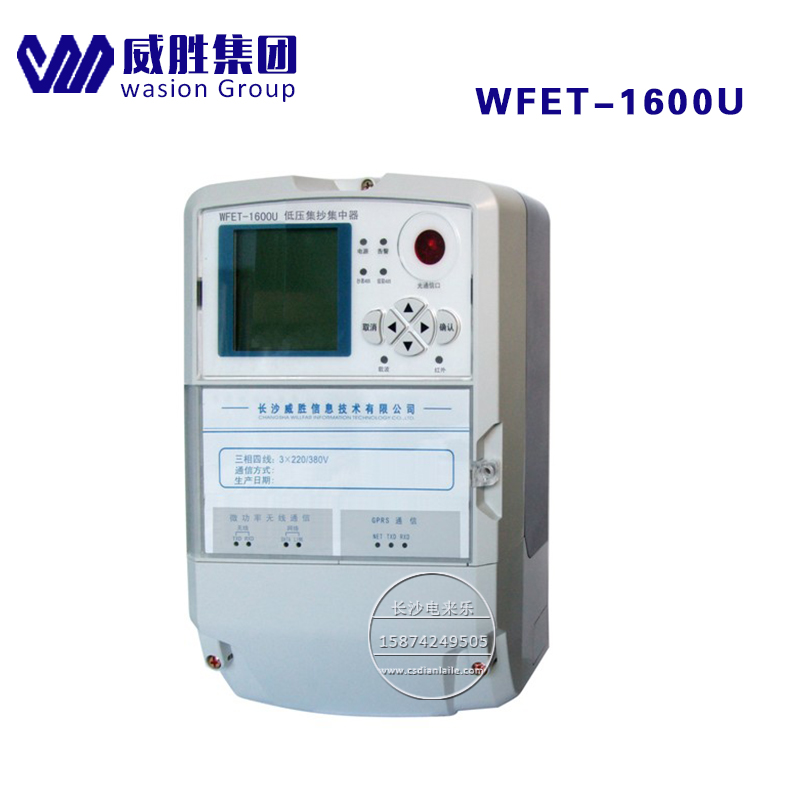

WFET-1600系列低壓集抄集中器，是長沙威勝信息技術有限公司研制的新一代具有電力載波通信的管理集中器，符合DL/T698-1999等相關標準。它綜合了的移動通信技術、32位RISC嵌入式硬件平臺、實時LINUX嵌入式操作系統、電力載波通訊技術及無線通信技術等。載波通信在系統中能實現自動路由，本地無線通信技術能在500米內自由通信。本集中器具備遠方抄表、遠程升級、防竊電監測及主動上報等功能。具有功能強大、使用簡單、運行穩定、維護方便、可靠性高、存儲容量大、開放性好、的特點，能夠滿足在低壓集抄系統中遠程抄表等方面的應用需求，是低壓集抄系統的配套產品。

工作原理簡述

本產品由載波通信模塊與微處理器芯片、高精度實時時鐘、數據接口設備和人機接口設備組成。由載波模塊和外部載波表通信，把需要的信息抄讀回來傳給CPU，集中器再通過上行通道GPRS/CDMA/SCDMA傳給主站，讓主站能夠及時的管理。主站把需要的信息和命令下達給集中器，集中器又把相關命令和信息通過載波模塊傳給外部載波表。其結果保存在數據存儲器中，并隨時向外部接口提供信息和進行數據交換。

       集中器主要功能

1           抄收功能

按設定抄收周期自動抄收各電表累計電能量及其它信息，可執行6費率48時段抄收。并具備接收控制中心命令進行實時全部抄收和隨機抄收功能，可抄收1024塊表計。

2           設置功能

可設置自動抄表周期、抄收間隔、抄讀間隔等，并有防止非授權人員操作的措施。

3           擴展功能

可接收控制中心命令或按照設定凍結時間，實現時間對電能表累計電能量的凍結。

4           控制功能

可接收控制中心命令，控制預付費用戶的供電和斷電。

5           維護功能

可用GPRS/CDMA、USB、RS-232、RS-485和本地無線接口，用于數據備份和升級維護，程序、參數遠程升級。

6           防竊電監測功能

可監測用戶用電信息竊電或異常時主動上報。

7           校時功能

支持主站遠程校時，支持具有校時功能的電表其它設備校時。

8           自診斷功能

可自動進行自檢，發現設備(包括通信)有異常時做記錄存檔并報警。

9           保護功能

RS-485接口誤接AC380V電源時不會損壞，去掉誤接的電源后能夠自動恢復正常通信能力。

10       壓縮功能

128bit分組加密和矢量壓縮處理，保證信息數據傳輸安全、。

11       無線遠程通信功能

集中器內嵌GPRS/CDMA無線數據通信模塊，它利用中國移動GPRS（中國聯通CDMA）無線數據業務進行集中器數據抄讀。GPRS/CDMA無線數據通信遵循國際、國家、電力部及無線通信產品入網檢測機構的有關標準，借鑒國外類似產品設計思想的長處、融入了本公司多年來集中器產品研發經驗。具有高可靠、大容量、低延時、開放性好、等特點。集中器的GPRS/CDMA無線數據通訊是采用TCP/IP或者SMS方式通訊，當采用TCP/IP方式通訊時集中器可以配置成TCP方式或者UDP方式。
